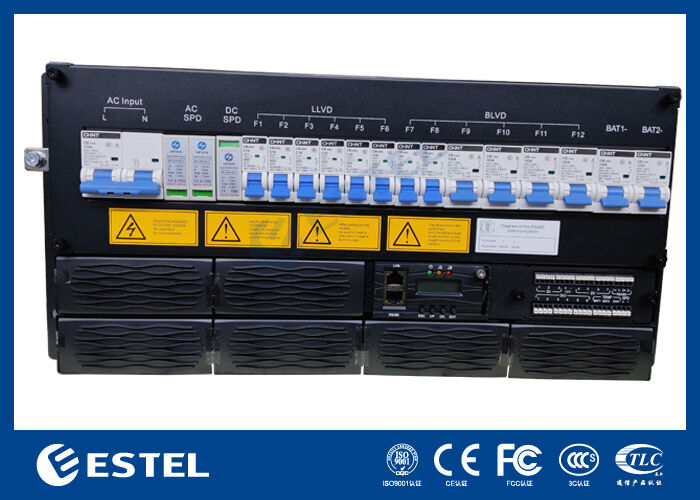

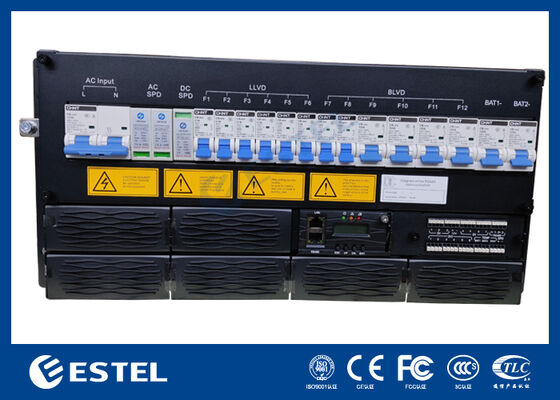

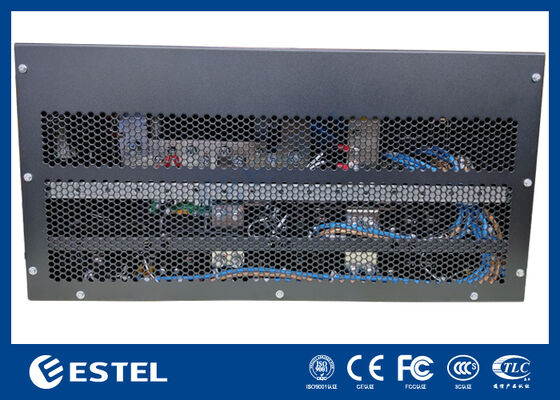

Σύστημα Τροφοδοσίας DC Τηλεπικοινωνιών 18kW Rack-Mount, Σύστημα Ανορθωτή Μονάδας για Τηλεπικοινωνίες, >96% Υψηλή Απόδοση

Επισκόπηση Προϊόντος

Το σύστημα τροφοδοσίας DC 18kW rack-mounted είναι μια λύση υψηλής χωρητικότητας σχεδιασμένη για δίκτυα τηλεπικοινωνιών, κέντρα δεδομένων και βιομηχανικές εγκαταστάσεις που απαιτούν αξιόπιστη παροχή DC. Υποστηρίζει είσοδο μονοφασικού 220V, παρέχοντας σταθερή έξοδο –43 έως –58VDC με ονομαστική τιμή –53.5VDC. Με μέγιστη χωρητικότητα 18kW, αυτό το σύστημα εξασφαλίζει επαρκή ισχύ για εφαρμογές μεγάλης κλίμακας, διατηρώντας παράλληλα απόδοση άνω του 96%.

Το σύστημα ενσωματώνει έως και 6 μονάδες ανορθωτή (N+1 πλεονασμός), καθεμία με ονομαστική ισχύ 3000W και βάρος ≤2kg. Αυτές οι μονάδες διαθέτουν εξαναγκασμένη ψύξη, υψηλό συντελεστή ισχύος ≥0.99 και THD ≤5%, εξασφαλίζοντας καθαρή και σταθερή μετατροπή ισχύος DC. Με μπροστινή συντήρηση, είσοδο καλωδίων από πάνω και προστασία IP20, ο σχεδιασμός δίνει προτεραιότητα στην ασφάλεια, τη δυνατότητα συντήρησης και την ευκολία ενσωμάτωσης σε ράφια 19 ιντσών.

Η διανομή DC περιλαμβάνει 2*125A διακόπτες μπαταρίας και 1*LLVD & 1*BLVD, παρέχοντας ευέλικτη και ασφαλή διαχείριση φορτίου. Ο έξυπνος ελεγκτής υποστηρίζει 3 αναλογικές εισόδους, 7 ψηφιακές εισόδους, 6 συναγερμούς ξηρής επαφής και απομακρυσμένη επικοινωνία μέσω RS232/485 και SNMP. Η τοπική παρακολούθηση είναι ενεργοποιημένη μέσω οθόνης LCD.

Κατασκευασμένο για απαιτητικά περιβάλλοντα, η μονάδα λειτουργεί από –40℃ έως +65℃, αντέχει σε υγρασία 5–95% χωρίς συμπύκνωση και διατηρεί σταθερή λειτουργία σε υψόμετρα έως 3000m. Με την αρθρωτή αρχιτεκτονική και την ισχυρή απόδοσή του, το σύστημα τροφοδοσίας DC 18kW 5U είναι ιδανική επιλογή για κρίσιμες υποδομές που απαιτούν επεκτάσιμες και αξιόπιστες ενεργειακές λύσεις.

Σύστημα

• Διαστάσεις: 482.0(Π) × 350.0(Β) × 5U(Υ)

• Βάρος: ≤25kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Τρόπος εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Τρόπος καλωδίωσης: Είσοδος από πάνω και έξοδος από πάνω

• Τρόπος συντήρησης: Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας

• Επίπεδο προστασίας: IP20

Διανομή AC

• Τρόπος εισόδου: Μονοφασικό 220V

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53.5VDC

• Μέγιστη χωρητικότητα: 18kW(6*3kw, N+1 πλεονασμός)

• Διακόπτες μπαταρίας: 2*125A

• Διακόπτες φορτίου:

• LLVD1: 3*16A/1P+3*32A/1P;

• BLVD: 2*63A/1P+4*100A*1P

• DC SPD: 10kA, 8/20μs

Ανορθωτής

• Τάση εισόδου: Τριφασικό 380VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διαστάσεις: 106.5mm(Π) × 286mm(Β) × 41.5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Εξαναγκασμένη ψύξη

• Συντελεστής ισχύος: ≥0.99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53.5VDC, μέγιστο 55A

Ελεγκτής

• Είσοδος σήματος: 3 AI (2 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI

• Έξοδος συναγερμού: 6 ξηρές επαφές

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
