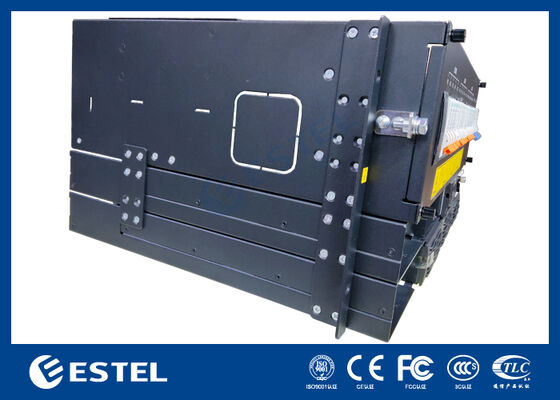

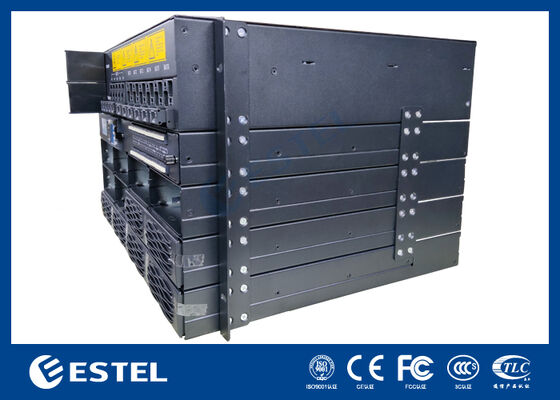

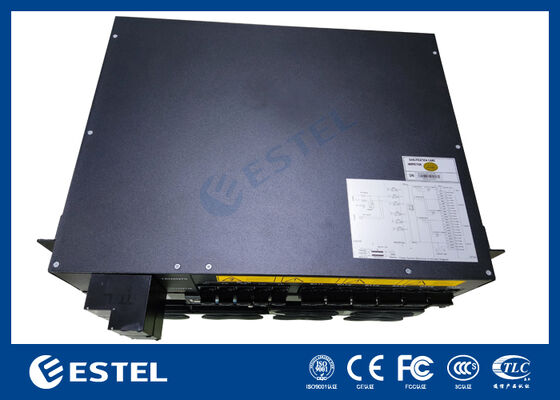

19 ιντσών Μονουλικό Σύστημα Διανομής Ηλεκτρικής Ενέργειας συνεχούς ρεύματος για Δίκτυα Τηλεπικοινωνιών με εισόδους μπαταρίας και ολοκληρωμένη παρακολούθηση
Λεπτομέρειες προϊόντων
19 ιντσών μοντελοποιημένο σύστημα παροχής συνεχούς ενέργειας
,Διανομή τηλεπικοινωνιακής ενέργειας με εισόδους μπαταρίας
,ολοκληρωμένο σύστημα παρακολούθησης τηλεπικοινωνιών
19 ιντσών αρθρωτό σύστημα διανομής ισχύος DC για δίκτυα τηλεπικοινωνιών με εισόδους μπαταριών και ενσωματωμένη παρακολούθηση
Περιγραφή προϊόντος του συστήματος διανομής ισχύος συνεχούς ρεύματος
Το αρθρωτό σύστημα διανομής ισχύος DC 19 ιντσών έχει σχεδιαστεί για τηλεπικοινωνιακές εφαρμογές όπου η αξιόπιστη και κεντρική διανομή ισχύος DC είναι απαραίτητη. Ιδανικό για ντουλάπια τηλεπικοινωνιών, δωμάτια επικοινωνίας και κέντρα δεδομένων, το σύστημα υποστηρίζει διανομή ρεύματος για ένα ευρύ φάσμα τηλεπικοινωνιακού εξοπλισμού. Η μονάδα προσφέρει αρθρωτές εξόδους τροφοδοσίας, εισόδους μπαταρίας και είναι εξοπλισμένη με ελεγκτή για εύκολη παρακολούθηση και έλεγχο.
Βασικά χαρακτηριστικά του συστήματος διανομής ισχύος DC
-
Χωρητικότητα υψηλής ισχύος: Σχεδιασμένο για να χειρίζεται απαιτητικές τηλεπικοινωνιακές εφαρμογές με διανομή ισχύος υψηλής απόδοσης.
-
Modular Design: Ευέλικτες διαμορφώσεις με πολλαπλές εξόδους τροφοδότη DC και εισόδους μπαταρίας για πλεονασμό.
-
Ενσωματωμένη παρακολούθηση: Ο ενσωματωμένος ελεγκτής παρέχει ανατροφοδότηση σε πραγματικό χρόνο σχετικά με την κατάσταση ισχύος, τους συναγερμούς και την υγεία του συστήματος.
-
Διάταξη Front-Access: Απλοποιεί την καλωδίωση, το σέρβις και τη συνεχή συντήρηση χωρίς να αφαιρεί τη μονάδα από το ράφι.
-
Θύρες επικοινωνίας: Περιλαμβάνει θύρες LAN και RS485 για απομακρυσμένη παρακολούθηση και επικοινωνία δεδομένων.
Τεχνικές Προδιαγραφές Συστήματος Διανομής Ισχύος ΣΡ
|
Είδος |
Προσδιορισμός |
|
Μοντέλο |
Αρθρωτό σύστημα διανομής ισχύος DC 19 ιντσών |
|
Τύπος προϊόντος |
Αρθρωτό σύστημα διανομής ισχύος συνεχούς ρεύματος τοποθετημένο σε ράφι |
|
Τύπος εγκατάστασης |
Εγκατάσταση ραφιού ή ντουλαπιού 19 ιντσών |
|
Δομή πλαισίου |
Χαμηλού προφίλ, μεταλλικό σασί με σχεδιασμό μπροστινής πρόσβασης |
|
Ονομαστική χωρητικότητα ισχύος |
8 kW έως 21 kW (ανάλογα με τη διαμόρφωση) |
|
Τάση εισόδου (AC) |
176–300 V AC (είσοδος μεγάλου εύρους για ευελιξία) |
|
Τάση εξόδου (DC) |
−48 V DC (τυπική τάση τηλεπικοινωνιών) |
|
Ποσότητα εξόδου τροφοδότη |
8 έξοδοι τροφοδότη, με την ένδειξη F1 έως F8 |
|
Ποσότητα εισόδου μπαταρίας |
2 είσοδοι μπαταρίας, με την ένδειξη BAT1 και BAT2 |
|
Φόρτωση ετικέτας αποσύνδεσης |
1 θέση με την ένδειξη BLVD |
|
Διεπαφή ελεγκτή |
Ενσωματωμένη οθόνη LCD με LED κατάστασης και πλήκτρα λειτουργίας |
|
Πλήκτρα ελεγκτή |
4 πλήκτρα: ESC, UP, DN, ENT |
|
Θύρες Επικοινωνίας |
1 θύρα LAN, 1 θύρα RS485 για απομακρυσμένη επικοινωνία |
|
Τερματικά ψηφιακής εισόδου |
7 ακροδέκτες DI, με την ένδειξη DI 1–7 |
|
Τερματικά ψηφιακής εξόδου |
6 ακροδέκτες DO, με την ένδειξη DO 1–6 |
|
Σήμανση βοηθητικού σήματος |
Σήμανση για 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Μπλοκ τερματικού σήματος |
Περιλαμβάνει μπλοκ ακροδεκτών RS485+ / RS485- |
|
Ψύξη |
Αποτελεσματικό σύστημα ψύξης αέρα για περιβάλλοντα υψηλής θερμοκρασίας |
|
Μπροστινή διάταξη διανομής |
Τμήματα για τροφοδότη, μπαταρία, ελεγκτή και τερματικό ενσωματωμένα σε έναν μπροστινό πίνακα |
|
Υλικό τοποθέτησης |
Περιλαμβάνονται αυτιά με ράφι για ασφαλή εγκατάσταση σε ντουλάπια τηλεπικοινωνιών |
|
Μηχανική Πρόσβαση |
Λειτουργία στην μπροστινή πλευρά για ευκολία συντήρησης και αναβάθμισης |
Οδηγίες λειτουργίας Συστήματος Διανομής Ισχύος ΣΡ
-
Εγκατάσταση: Τοποθετήστε το σύστημα διανομής ισχύος DC σε ράφι 19 ιντσών χρησιμοποιώντας τους παρεχόμενους πλευρικούς βραχίονες στήριξης.
-
Συνδέσεις τροφοδότη: Συνδέστε τις εξόδους του τροφοδότη DC στον εξοπλισμό μέσω των ακροδεκτών F1 έως F8 με βάση το σχέδιο της εγκατάστασης σας.
-
Ενσωμάτωση μπαταρίας: Διασφαλίστε τη σωστή πολικότητα όταν συνδέετε τις εισόδους BAT1 και BAT2 στις εφεδρικές σειρές μπαταρίας.
-
Απομακρυσμένη παρακολούθηση: Χρησιμοποιήστε τη διεπαφή LAN ή RS485 για να συνδέσετε το σύστημα με μια πλατφόρμα απομακρυσμένης παρακολούθησης για ειδοποιήσεις σε πραγματικό χρόνο και παρακολούθηση απόδοσης.
-
Καλωδίωση σήματος: Τα εξωτερικά σήματα (π.χ. DI, DO, TEMP, BAT, ENV) πρέπει να καλωδιώνονται μέσω του αποκλειστικού μπλοκ ακροδεκτών σήματος για σκοπούς παρακολούθησης.
-
