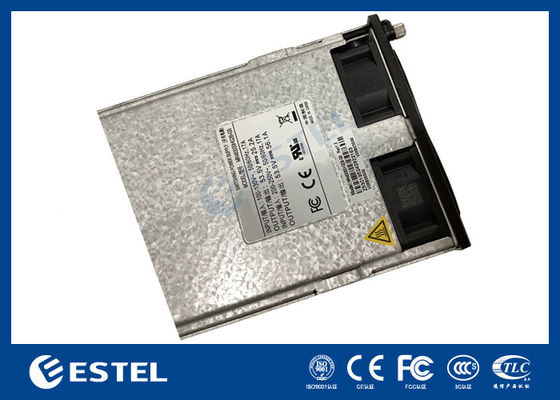

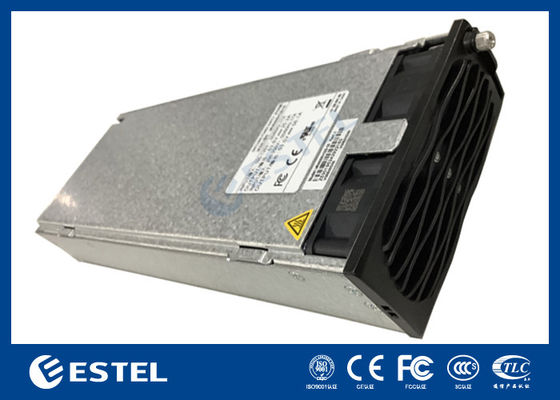

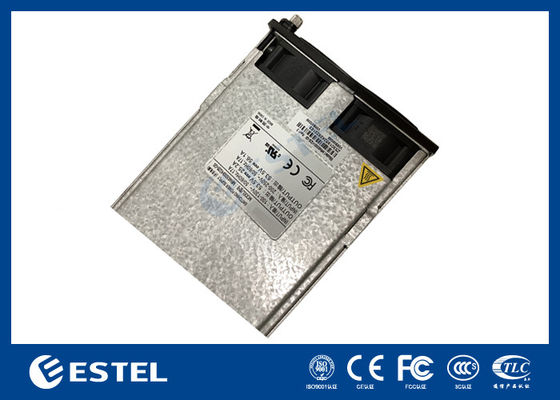

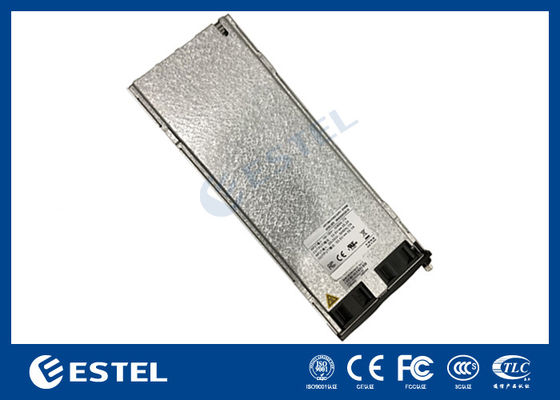

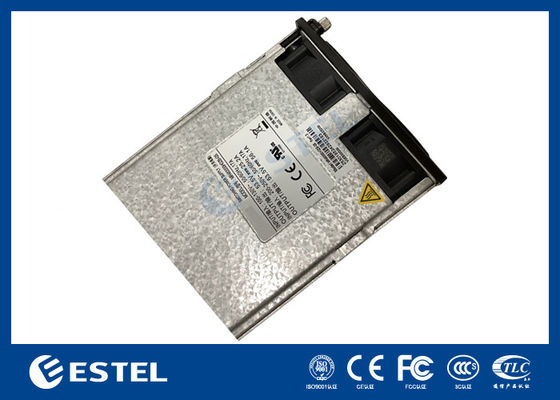

MR483000HG2B-GS 48V 3000W υψηλής απόδοσης αναδιορθωτής μονάδα θερμής εναλλακτικής ευρείας εμβέλειας εισόδου 85 290VAC
Λεπτομέρειες προϊόντων
Μονάδα διορθωτή 48V 3000W
,telecom power hot-swappable
,rectifier a wide input range
MR483000HG2B-GS 48V 3000W Μονάδα ανορθωτή υψηλής απόδοσης με δυνατότητα εναλλαγής ευρείας περιοχής εισόδου 85 290VAC
Το MR483000HG2B-GS είναι μια συσκευή τροφοδοσίας που μετατρέπει την τυπική τάση AC σε σταθερή τάση 48Vdc για
σύστημα τροφοδοσίας επικοινωνίας.
Για μεγαλύτερη χωρητικότητα φορτίου, οι μονάδες ανορθωτή μπορούν να συνδεθούν παράλληλα ή μια πρόσθετη ανεξάρτητη μονάδα παρακολούθησης μπορεί να χρησιμοποιηθεί για έξυπνο έλεγχο.
Η μονάδα ανορθωτή είναι μια δομοστοιχειωτή μονάδα plug-in που έχει σχεδιαστεί για να είναι συμβατή με ράφια και ντουλάπια.
Εμφάνιση συστήματος τροφοδοσίας τηλεπικοινωνιών
Εισαγωγή της ενότητας του Συστήματος Ηλεκτρικής Ενέργειας Τηλεπικοινωνιών
|
Αξιοπιστία |
|
|
MTBF |
>500.000 ώρες (25℃) |
|
Ακουστός Θόρυβος |
|
|
Προσδιορισμός |
≤55dB(A) (40℃) |
Περιγραφή διεπαφής του Συστήματος Ισχύος Τηλεπικοινωνιών
Ορισμός της ενότητας χρυσό δάχτυλοτου Συστήματος Ηλεκτρισμού Τηλεπικοινωνιών
|
Καρφίτσα αριθμός |
Περιγραφή λειτουργίας καρφίτσας |
|
1,2 |
Έξοδος 48V- |
|
3,4 |
Προφόρτιση |
|
5,6 |
Έξοδος 48V+ |
|
7 |
Ομαδικό καλώδιο διεύθυνσης ανορθωτή |
|
8 |
Ομάδα εσωτερικής διεύθυνσης καλωδίου ανορθωτή |
|
13 |
ΔΥΝΑΤΟ |
|
14 |
CANH |
|
31,32 |
γείωση προστασίας μονάδας |
|
33,34 |
Είσοδος AC ουδέτερο (N) |
Παρουσίαση πίνακα ενοτήτων του Συστήματος Ισχύος Τηλεπικοινωνιών
Περιγραφή των ενδεικτικών λυχνιών της μονάδας ανορθωτήτου Συστήματος Ηλεκτρικής Ενέργειας Τηλεπικοινωνιών
|
Δείκτης |
Δείκτης χρώμα |
Κατάσταση |
Περιγραφή κατάστασης |
Προτεινόμενη λύση |
|
Εξουσία δείκτης |
Πράσινος |
Επί |
Η είσοδος AC της μονάδας είναι κανονική |
Κανονική κατάσταση, δεν απαιτείται καμία ενέργεια |
|
Μακριά από |
Η είσοδος εναλλασσόμενου ρεύματος της μονάδας είναι μη φυσιολογική (χωρίς ισχύ εισόδου τροφοδοσία, υπέρταση τροφοδοσίας εισόδου και υποταση κ.λπ.) |
Ελέγξτε εάν η είσοδος είναι κανονική. εάν η είσοδος είναι κανονική, αντικαταστήστε το μονάδα ανορθωτή |
||
|
Αναβοσβήνει 4 Hz (4 φορές/δευτ.) |
Κατάσταση χειροκίνητου ερωτήματος |
Κανονική κατάσταση, δεν απαιτείται καμία ενέργεια |
||
|
Τρομάζω δείκτης |
Κίτρινος |
Μακριά από |
Κανένας μη φυσιολογικός συναγερμός |
Κανονική κατάσταση, δεν απαιτείται καμία ενέργεια |
|
Επί |
Προσυναγερμός θερμοκρασίας (η θερμοκρασία περιβάλλοντος υπερβαίνει τους 65℃ ~ διακοπή λειτουργίας υπερβολικής θερμοκρασίας) |
Ελέγξτε εάν ο εξαερισμός του η μονάδα είναι μπλοκαρισμένη και εάν η θερμοκρασία περιβάλλοντος είναι κανονική |
||
|
Τερματισμός αδρανοποίησης (όταν η μονάδα είναι σε αδράνεια τερματισμός λειτουργίας, μόνο η ένδειξη προστασίας είναι αναμμένη και το Η μονάδα δεν αναφέρει συναγερμό) |
Κανονική κατάσταση, δεν απαιτείται καμία ενέργεια |
|||
|
290Vac<Είσοδος τάση<300Vac |
Ελέγξτε εάν η τάση εισόδου είναι κανονική |
|||
|
Περιορισμός ρεύματος μονάδας |
Κανονική κατάσταση, δεν απαιτείται καμία ενέργεια |
|||
|
Αναβοσβήνει 4 Hz (4 φορές/δευτ.) |
Σφάλμα διεύθυνσης υλικού μονάδας |
Ελέγξτε εάν η μονάδα είναι τοποθετημένη στη θέση της και κλειδωμένη |
||
|
0,5Hz αναβοσβήνει (1 φορές/2 δευτ.) |
Η επικοινωνία μεταξύ της μονάδας και του εξωτερικού διακόπτεται |
Αντικαταστήστε τη μονάδα ανορθωτή ή Μονάδα παρακολούθησης? ελέγξτε την καλωδίωση του διαύλου CAN του συστήματος ισχύος για σφάλματα |
||
|
Ένδειξη σφάλματος |
Κόκκινος |
Μακριά από |
Κανένας μη φυσιολογικός συναγερμός |
Κανονική κατάσταση, δεν απαιτείται καμία ενέργεια |
|
Επί |
Η έξοδος είναι κλειδωμένη λόγω υπερβολική τάση ή η μονάδα δεν έχει τοποθετηθεί στη θέση της |
Αποσυνδέστε τη μονάδα ανορθωτή, περιμένετε περισσότερο από 1 λεπτό και, στη συνέχεια, τοποθετήστε την |
||
|
Καμία έξοδος που προκαλείται από εσωτερικό σφάλμα της μονάδας ανορθωτή |
Αντικαταστήστε τη μονάδα ανορθωτή |
-
