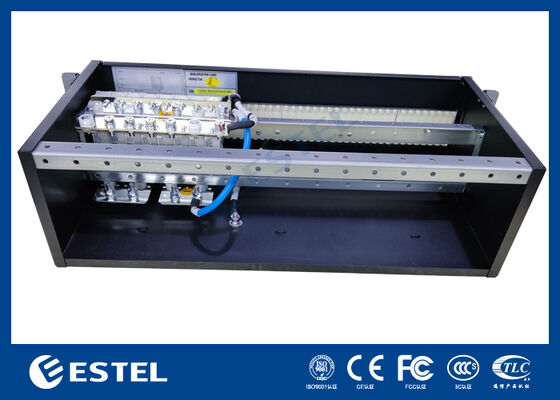

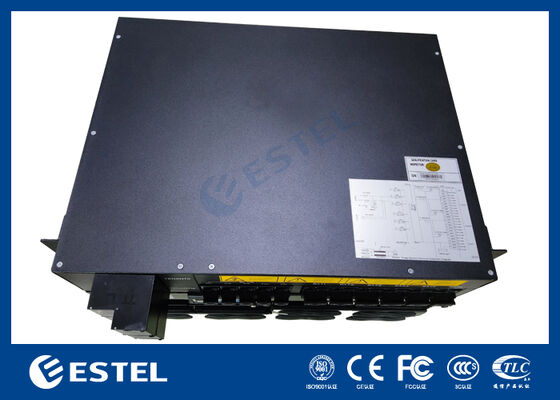

Έξυπνο ράφι ηλεκτρικής ενέργειας συνεχούς ρεύματος 4U για εξωτερικές εγκαταστάσεις τηλεπικοινωνιών Ασύρματη υποδομή
Λεπτομέρειες προϊόντων
4U συνεχής ρεύμα για τηλεπικοινωνίες
,εξωτερική τηλεπικοινωνιακή θήκη ράφι ηλεκτρικής ενέργειας
,ασύρματη υποδομή σύστημα συνεχούς τροφοδοσίας
Έξυπνο ράφι τροφοδοσίας 4U DC για υπαίθρια περιβλήματα τηλεπικοινωνιών Ασύρματη υποδομή
Ράφι 4U DC Power Positioning for Outdoor Telecom
Αυτό είναι ένα συμπαγές σύστημα ισχύος -48 V DC με υψηλή ικανότητα που αναπτύχθηκε για τηλεπικοινωνιακούς χειριστές, ολοκληρωτές συστημάτων και παρόχους υποδομής που χρειάζονται σταθερή παροχή DC σε περιορισμένο χώρο εγκατάστασης. Είναι ιδιαίτερα κατάλληλο για υπαίθρια ντουλάπια επικοινωνίας, κόμβους FTTx, συμπαγείς τοποθεσίες BTS, ασύρματο εξοπλισμό backhaul και περιβλήματα βιομηχανικής δικτύωσης όπου το αποτύπωμα, η συντήρηση της μπροστινής πρόσβασης και η αξιοπιστία του συστήματος είναι ζωτικής σημασίας.
Ο αρθρωτός σχεδιασμός του επιτρέπει την ευέλικτη επέκταση καθώς αυξάνεται το φορτίο του ιστότοπου. Οι χειριστές μπορούν να ξεκινήσουν με λιγότερες μονάδες ανορθωτή και να προσθέσουν χωρητικότητα αργότερα χωρίς να αντικαταστήσουν ολόκληρο το σύστημα, κάτι που βοηθά στον έλεγχο της αρχικής επένδυσης και απλοποιεί την επέκταση του δικτύου.
Αποδοτικότητα χώρου χωρίς θυσία λειτουργίας
Το προφίλ 4U έχει σχεδιαστεί για τοποθεσίες όπου ο χώρος στο rack είναι περιορισμένος, αλλά εξακολουθεί να απαιτείται αξιόπιστη ισχύς συνεχούς ρεύματος. Ταιριάζει όμορφα σε ράφια 19 ιντσών, συμπαγή ντουλάπια επικοινωνίας, κουτιά τηλεπικοινωνιών στην άκρη του δρόμου και περιβλήματα άκρων.
Σταθερή λειτουργία σε περιβάλλοντα ασταθούς ισχύος
Με ένα μεγάλο εύρος εισόδων AC, το σύστημα μπορεί να συνεχίσει να λειτουργεί υπό κυμαινόμενες συνθήκες δικτύου που συχνά συναντώνται σε αγροτικά, απομακρυσμένα περιβάλλοντα ή περιβάλλοντα μεικτού δικτύου. Αυτό το καθιστά κατάλληλο για κατανεμημένες τηλεπικοινωνίες όπου η ποιότητα της εισερχόμενης ενέργειας μπορεί να μην είναι πάντα ιδανική.
Ενσωματωμένη διαχείριση αντιγράφων ασφαλείας μπαταρίας
Ο ελεγκτής υποστηρίζει τη φόρτιση της μπαταρίας, τη διαχείριση πλωτήρα, τον έλεγχο εξισορρόπησης, την αποσύνδεση χαμηλής τάσης και την επίβλεψη συναγερμού, βελτιώνοντας την αξιοπιστία της εφεδρικής ισχύος και επεκτείνοντας τη διάρκεια ζωής της μπαταρίας.
Τυπικά περιβάλλοντα εφαρμογής Ράφι ισχύος 4U DC για Υπαίθρια Τηλεπικοινωνίες
Εξωτερικά ντουλάπια τηλεπικοινωνιών
Μικροί ασύρματοι σταθμοί βάσης και τοποθεσίες επαναλήπτη
Εγκαταστάσεις μικροκυμάτων / ασύρματων backhaul
Έξυπνα συστήματα κυκλοφορίας και οδικής επικοινωνίας
Δίκτυα παρακολούθησης ασφάλειας, ελέγχου πρόσβασης και επιτήρησης
Καταψύκτες επικοινωνίας βοηθητικών προγραμμάτων και κόμβοι βιομηχανικής δικτύωσης
Βασικά χαρακτηριστικά σχεδίασης Ράφι 4U DC Power για Υπαίθρια Τηλεπικοινωνίες
Συμπαγής αρχιτεκτονική 4U rack-mount για εφαρμογές ευαίσθητες στο χώρο
Υποστηρίζει μονάδες ανορθωτή με δυνατότητα εναλλαγής θερμότητας για γρήγορη συντήρηση

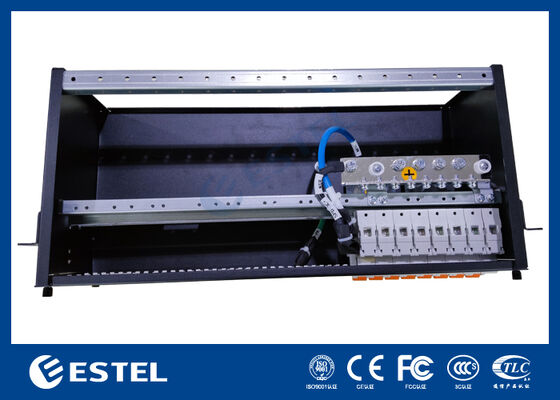

Η διάταξη καλωδίων μπροστινής πρόσβασης και διακόπτης απλοποιεί την εγκατάσταση
Έξυπνος ελεγκτής με συναγερμούς σε πραγματικό χρόνο και διεπαφές επικοινωνίας
Η υψηλή απόδοση μειώνει τη συσσώρευση εσωτερικής θερμότητας και το λειτουργικό κόστος
Ευέλικτη σχεδίαση διανομής DC για φορτία τηλεπικοινωνιών και ενσωμάτωση εφεδρικής μπαταρίας
Έξυπνος έλεγχος ανεμιστήρα ρυθμίζει την ψύξη ανάλογα με το φορτίο και τη θερμοκρασία
Κατάλληλο για σενάρια κατανεμημένων τηλεπικοινωνιών, βιομηχανικών και αιχμής ισχύος
Κύρια Τεχνικά Χαρακτηριστικά Ράφι 4U DC Power για Υπαίθριες Τηλεπικοινωνίες
Μηχανολογικό & Εγκατάσταση
|
Είδος |
Προσδιορισμός |
|
Τύπος προϊόντος |
4U αρθρωτό σύστημα τροφοδοσίας DC τηλεπικοινωνιών |
|
Μορφή τοποθέτησης |
Στήριγμα 19 ιντσών σε rack / ενσωμάτωση ντουλαπιού |
|
Διαστάσεις |
482 mm (Π) × 260 mm (Δ) × 4 U (Υ) |
|
Καθαρό Βάρος |
≤18 κιλά |
|
Access Design |
Πρόσβαση στο μπροστινό μέρος για καλωδίωση, παρακολούθηση και συντήρηση |
|
Μέθοδος Ψύξης |
Έξυπνη ψύξη με ανεμιστήρα |
|
Βαθμός προστασίας |
IP20 |
Είσοδος AC
|
Είδος |
Προσδιορισμός |
|
Εύρος τάσης εισόδου |
85–300 VAC |
|
Ονομαστική τάση εισόδου |
220 VAC |
|
Εύρος Συχνοτήτων |
45–66 Hz |
|
Συντελεστής ισχύος |
≥0,99 |
|
THD |
≤5% |
|
Προστασία εισόδου AC |
Υπερτάση, υποτάση, υπέρταση, μη φυσιολογικός συναγερμός εισόδου |
Έξοδος DC
|
Είδος |
Προσδιορισμός |
|
Ονομαστική τάση εξόδου |
-48V DC |
|
Εύρος τάσης εξόδου |
-42V έως -58V DC |
|
Μέγιστη ισχύς εξόδου |
6 kW |
|
Μέγιστο ρεύμα εξόδου |
125 Α |
|
Χωρητικότητα μονάδας ανορθωτή |
2 kW ανά μονάδα |
|
Διαμόρφωση ανορθωτή |
Έως 3 μονάδες ανορθωτή |
|
Ακρίβεια ρύθμισης τάσης |
≤±0,5% |
|
Κανονισμός Φορτίου |
≤±0,5% |
|
Συνολική αποτελεσματικότητα |
≥95,5% |
Διαχείριση μπαταριών & φορτίου
|
Είδος |
Προσδιορισμός |
|
Λειτουργία φόρτισης μπαταρίας |
Φόρτιση επίπλευσης / χρέωση εξισορρόπησης |
|
Προστασία μπαταρίας |
Αποσύνδεση χαμηλής τάσης (LVD), προστασία αντίστροφης πολικότητας |
|
Αντιστάθμιση θερμοκρασίας μπαταρίας |
Υποστηρίζεται (προαιρετικός αισθητήρας) |
|
Κατανομή Φορτίου |
MCB / ασφάλεια προαιρετική σύμφωνα με το σχέδιο του έργου |
|
Υποκαταστήματα μπαταριών |
1–2 σειρές μπαταρίας προαιρετικά |
|
Κλάδοι φορτίου DC |
Δυνατότητα διαμόρφωσης με βάση τη διάταξη του ντουλαπιού |
Παρακολούθηση & Επικοινωνία
|
Είδος |
Προσδιορισμός |
|
Τύπος ελεγκτή |
Ευφυής ψηφιακή μονάδα παρακολούθησης |
|
Τοπική προβολή |
Ενδείξεις κατάστασης LCD/LED |
|
Θύρες Επικοινωνίας |
RS485 / Ethernet |
|
Προαιρετικά Πρωτόκολλα |
SNMP / Modbus |
|
Λειτουργίες συναγερμού |
Βλάβη εναλλασσόμενου ρεύματος, μη φυσιολογικό DC, σφάλμα ανορθωτή, σφάλμα ανεμιστήρα, χαμηλή τάση μπαταρίας, υπερθερμοκρασία |
|
Απομακρυσμένη Παρακολούθηση |
Υποστηρίζεται |
Περιβαλλοντική Απόδοση
|
Είδος |
Προσδιορισμός |
|
Θερμοκρασία λειτουργίας |
-25°C έως +65°C |
|
Θερμοκρασία αποθήκευσης |
-40°C έως +70°C |
|
Σχετική Υγρασία |
5%–95% (χωρίς συμπύκνωση) |
|
Επίπεδο θορύβου |
≤58 dB |
Αυτή η ενσωματωμένη δομή βοηθά τους πελάτες να μειώσουν τον αριθμό των ξεχωριστών συσκευών που απαιτούνται μέσα στο ντουλάπι, καθιστώντας τη συνολική σχεδίαση του ιστότοπου πιο καθαρή και ευκολότερη στη συντήρηση.
-
