Υπαίθριο Τηλεπικοινωνιακό Ντουλάπι Τροφοδοσίας με Ενσωματωμένη Ψύξη 4 τεμ. Μονάδες Μπαταριών Λιθίου 48V 200Ah και Σύστημα Τροφοδοσίας
Λεπτομέρειες προϊόντων
Υπαίθριο Τηλεπικοινωνιακό Ντουλάπι Τροφοδοσίας με ψύξη
,Μονάδες Μπαταριών Λιθίου 48V 200Ah
,ενσωματωμένο ηλεκτρικό σύστημα τηλεπικοινωνιών
Υπαίθριος πίνακας τροφοδοσίας Telecom με ενσωματωμένη ψύξη 4 τμχ 48V 200Ah μπαταρίες λιθίου και σύστημα τροφοδοσίας εμπρός και πίσω πρόσβασης
Περιγραφή προϊόντος για ντουλάπι τροφοδοσίας εξωτερικού χώρου τηλεπικοινωνιών

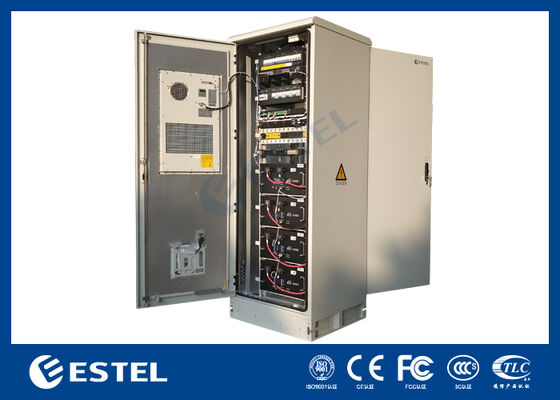

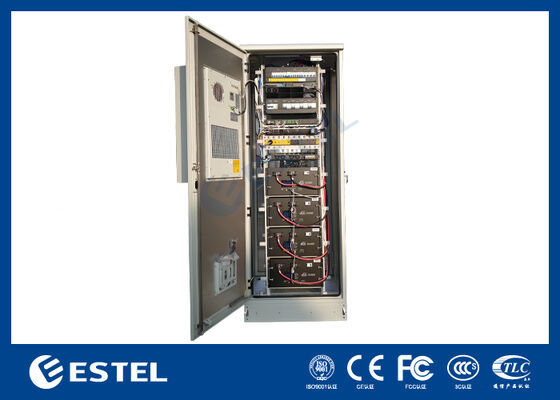

Αυτός ο υπαίθριος πίνακας τροφοδοσίας τηλεπικοινωνιών έχει σχεδιαστεί για τοποθεσίες επικοινωνίας, εφεδρικά συστήματα ισχύος και έργα υποδομής δικτύου που απαιτούν ολοκληρωμένη διανομή ενέργειας, αποθήκευση μπαταρίας και περιβαλλοντικό έλεγχο σε ένα περίβλημα. Με βάση τις εικόνες του προϊόντος, το ντουλάπι υιοθετεί μια επιδαπέδια δομή εξωτερικού χώρου με μπροστινή πόρτα πλήρους ύψους, μονάδα ψύξης τοποθετημένη στην πόρτα και εσωτερικό σύστημα ραφιών για εγκατάσταση πολυεπίπεδου εξοπλισμού. Το ντουλάπι είναι εξοπλισμένο με τέσσερις μπροστινές και πίσω μονάδες μπαταρίας λιθίου πρόσβασης και ένα άνω τμήμα διανομής ισχύος, επιτρέποντας την κεντρική εγκατάσταση εξαρτημάτων ισχύος, μπαταρίας και ελέγχου σε ένα ενιαίο εξωτερικό περίβλημα.
Βασικά χαρακτηριστικά για υπαίθρια τροφοδοσία Telecom
• Εξωτερικό επιδαπέδιο ντουλάπι με ενσωματωμένη δομή ψύξης και εσωτερικής βάσης
• Εξοπλισμένο με 4 μονάδες μπαταρίας λιθίου μπροστινής πρόσβασης για εφεδρική αποθήκευση ενέργειας
• Κάθε μονάδα μπαταρίας επισημαίνεται με σαφήνεια 48V / 200Ah
• Συνολική εγκατεστημένη ενέργεια μπαταρίας βάσει ορατών μονάδων: 38,4 kWh
• Η εσωτερική διάταξη rack υποστηρίζει την ενσωματωμένη εγκατάσταση μονάδων ισχύος, μπαταρίας και διανομής
• Η μονάδα ψύξης που τοποθετείται στην πόρτα βοηθά στη διατήρηση της εσωτερικής θερμοκρασίας λειτουργίας
• Ο σχεδιασμός μπροστινής και πίσω πρόσβασης απλοποιεί την εγκατάσταση, το σέρβις και την αντικατάσταση της μπαταρίας
• Κατάλληλο για εφαρμογές τηλεπικοινωνιών, επικοινωνιών, μετάδοσης και εφεδρικής ισχύος σε εξωτερικούς χώρους
Τεχνικές προδιαγραφές για υπαίθριο ερμάριο τηλεπικοινωνιών
|
Είδος |
Προσδιορισμός |
|
Τύπος προϊόντος |
Υπαίθριος πίνακας τροφοδοσίας τηλεπικοινωνιών |
|
Τύπος εγκατάστασης |
Επιδαπέδια εγκατάσταση σε εξωτερικό χώρο |
|
Δομή Γραφείου |
Μεταλλικό ντουλάπι μονόχωρο |
|
Διαμόρφωση πόρτας |
Μονή μπροστινή πόρτα σε όλο το ύψος |
|
Διαμόρφωση ψύξης |
1 μονάδα ψύξης τοποθετημένη στην πόρτα ορατή στην εσωτερική πλευρά της μπροστινής πόρτας |
|
Εσωτερική Δομή Τοποθέτησης |
Ενσωματωμένο σύστημα κάθετου rack για εγκατάσταση εξοπλισμού πολλαπλών επιπέδων |
|

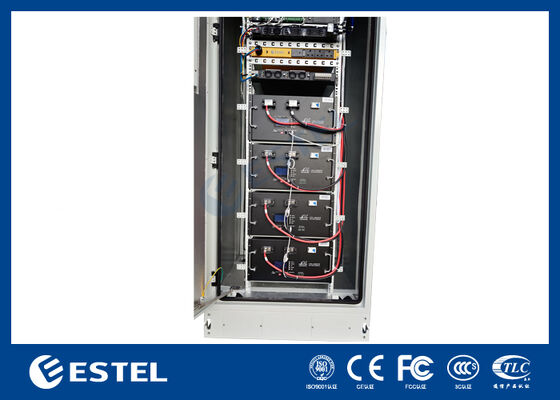

Ποσότητα μονάδας μπαταρίας |
Ορατές 4 μονάδες μπαταρίας λιθίου |
|
Σήμανση μάρκας μπαταρίας |
ΛΕΩΧ |
|
Σήμανση μοντέλου μπαταρίας |
LFELI-48200TB |
|
Ονομαστική τάση μπαταρίας (ανά μονάδα) |
48V |
|
Χωρητικότητα μπαταρίας (ανά μονάδα) |
200 Ah |
|
Ενέργεια μπαταρίας (ανά μονάδα) |
9600 Wh |
|
Συνολική ονομαστική τάση μπαταρίας |
Σύστημα 48V |
|
Συνολική εγκατεστημένη χωρητικότητα |
800Ah (4 × 200Ah) |
|
Συνολική εγκατεστημένη ενέργεια |
38,4 kWh (4 × 9600 Wh) |
|
Μέθοδος εγκατάστασης μπαταρίας |
Μπροστινά και πίσω συρτάρια/μονάδες μπαταρίας που τοποθετούνται σε ράφι |
|
Σύνδεση τερματικού μπαταρίας |
Μπροστινή σύνδεση ακροδεκτών με καλώδια DC βαρέως τύπου |
|
Παρακολούθηση μονάδας μπαταρίας |
Κάθε μονάδα μπαταρίας περιλαμβάνει μπροστινή οθόνη / περιοχή ένδειξης |
|

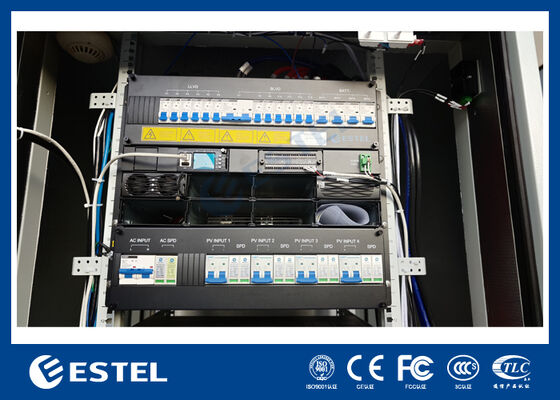

Τμήμα Διανομής Ενέργειας |
Το άνω τμήμα rack περιλαμβάνει μονάδες διανομής / διακόπτη DC και μονάδες ισχύος |
|
Διεπαφή εξόδου AC |
Πρίζες AC τύπου ΗΒ ορατές στο επάνω εσωτερικό τμήμα |
|
Πρόσβαση στην υπηρεσία |
Πρόσβαση μπροστά για εγκατάσταση και συντήρηση εξοπλισμού |
|
Δομή βάσης |
Υπερυψωμένη βάση πλίνθου για στερέωση δαπέδου και δρομολόγηση καλωδίων |
|
Φινίρισμα ντουλαπιού |
Ανοιχτό γκρι βιομηχανικό φινίρισμα εξωτερικού χώρου |
|
Σήμανση Ασφαλείας |
Προειδοποιητικό σήμα υψηλής τάσης / κινδύνου στο εξωτερικό του ντουλαπιού |
|
Εφαρμογή |
Υπαίθριοι χώροι τηλεπικοινωνιών, εφεδρικά συστήματα ισχύος, κόμβοι επικοινωνίας, εξοπλισμός μετάδοσης και ολοκληρωμένη υποδομή ισχύος |
Οδηγίες λειτουργίας για υπαίθρια τροφοδοσία τηλεπικοινωνιών
-
Τοποθετήστε το ντουλάπι σε μια σταθερή εξωτερική βάση και στερεώστε το μέσα από την κάτω δομή βάσης.
-
Εξασφαλίστε επαρκή απόσταση γύρω από την πόρτα του ντουλαπιού και τη μονάδα ψύξης για συντήρηση και ροή αέρα.
-
Βεβαιωθείτε ότι όλες οι μονάδες μπαταρίας έχουν εγκατασταθεί σωστά και ότι οι συνδέσεις των καλωδίων DC έχουν σφιχτεί πριν από τη θέση σε λειτουργία του συστήματος.
-
Εγκαταστήστε τον εξοπλισμό ανώτερης ισχύος, διανομής και ελέγχου σύμφωνα με τη διάταξη ραφιών και το σχέδιο κατανομής φορτίου.
-
Διατηρείτε την πόρτα του ντουλαπιού κλειστή και κλειδωμένη κατά την κανονική λειτουργία για να προστατεύσετε τον εσωτερικό εξοπλισμό και να διατηρήσετε τον περιβαλλοντικό έλεγχο.
-
