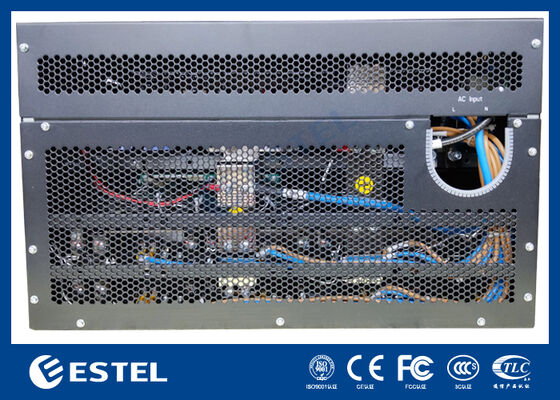

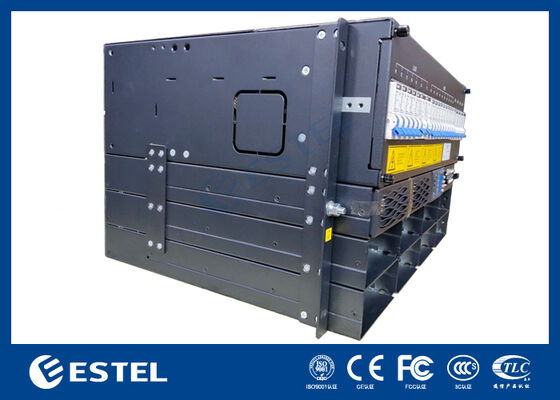

Σύστημα Τροφοδοσίας DC Τηλεπικοινωνιών 30kW Rack-Mount, Σύστημα Ανορθωτή Μονάδας για Τηλεπικοινωνίες, >96% Υψηλή Απόδοση

Επισκόπηση Προϊόντος

Το σύστημα τροφοδοσίας DC 30kW rack παρέχει μια λύση τροφοδοσίας DC υψηλής χωρητικότητας, ανθεκτική, σχεδιασμένη ειδικά για υποδομές τηλεπικοινωνιών, λειτουργίες κέντρων δεδομένων και βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη διανομή ισχύος DC. Δέχεται είσοδο μονοφασικού 220VAC και παρέχει σταθερή έξοδο DC ρυθμιζόμενη μεταξύ –43VDC έως –58VDC, με ονομαστικό σημείο λειτουργίας –53.5VDC. Προσφέροντας μέγιστη χωρητικότητα εξόδου 30kW, αυτό το σύστημα υποστηρίζει αξιόπιστα εγκαταστάσεις υψηλής ζήτησης, ενώ επιτυγχάνει απόδοση μετατροπής ισχύος που υπερβαίνει το 96%.

Διαθέτοντας αρθρωτό και πλεονάζοντα σχεδιασμό, το σύστημα υποστηρίζει έως και δέκα μονάδες ανορθωτή 3000W διαμορφωμένες για πλεονασμό N+1, με κάθε συμπαγή μονάδα να ζυγίζει κάτω από 2kg. Οι ανορθωτές χρησιμοποιούν εξαναγκασμένη ψύξη αέρα, επιτυγχάνουν σχεδόν ενότητα συντελεστή ισχύος (≥0.99) και διατηρούν χαμηλή ολική αρμονική παραμόρφωση (THDi ≤5%) για αποδοτική και καθαρή μετατροπή ισχύος. Με συντήρηση πρόσβασης από μπροστά, καλωδίωση από το επάνω πάνελ και προστασία εισόδου IP20, το πλαίσιο 6U rack-mountable δίνει έμφαση στην επιχειρησιακή ασφάλεια, την ευκολία συντήρησης και την απλή ενσωμάτωση σε τυπικά ντουλάπια 19 ιντσών.

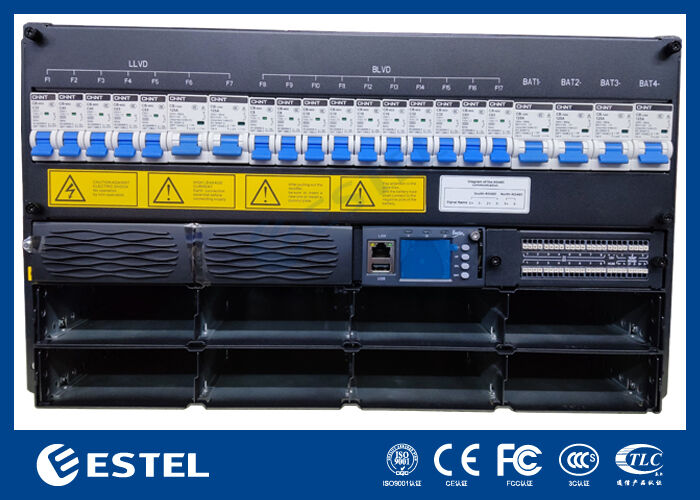

Ο πίνακας διανομής DC είναι εξοπλισμένος με τέσσερις διακόπτες μπαταρίας μονού πόλου 125A και περιλαμβάνει τόσο τη λειτουργικότητα Αποσύνδεσης Χαμηλής Τάσης Φορτίου (LLVD) όσο και την Αποσύνδεση Χαμηλής Τάσης Μπαταρίας (BLVD) για ασφαλή και ευέλικτη διαχείριση ισχύος. Η νοημοσύνη του συστήματος παρέχεται από έναν ειδικό ελεγκτή που διαθέτει τέσσερις αναλογικές εισόδους αισθητήρων, οκτώ ψηφιακές εισόδους κατάστασης και οκτώ διαμορφώσιμα ρελέ συναγερμού ξηρής επαφής. Η απομακρυσμένη παρακολούθηση και διαχείριση είναι ενεργοποιημένη μέσω διεπαφών RS232/485 και SNMP, ενώ μια ενσωματωμένη οθόνη LCD επιτρέπει την τοπική προβολή κατάστασης και τη διαμόρφωση.

Σχεδιασμένο για να λειτουργεί σε απαιτητικές συνθήκες, το σύστημα λειτουργεί σε ένα εκτεταμένο εύρος θερμοκρασίας από –40℃ έως +65℃, ανέχεται σχετική υγρασία από 5% έως 95% (χωρίς συμπύκνωση) και διατηρεί πλήρη απόδοση σε υψόμετρα έως 3000 μέτρα. Συνδυάζοντας μια κλιμακούμενη αρθρωτή αρχιτεκτονική με αποδεδειγμένη αξιοπιστία, αυτό το σύστημα τροφοδοσίας DC 30kW αποτελεί μια ισχυρή και κλιμακούμενη ενεργειακή λύση για κρίσιμες υποδομές όπου η διαθεσιμότητα ισχύος είναι υψίστης σημασίας.

Σύστημα

• Διαστάσεις: 482.0(Π) × 350.0(Β) × 6U(Υ)

• Βάρος: ≤30kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Λειτουργία εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Λειτουργία καλωδίωσης: Επάνω είσοδος και επάνω έξοδος

• Λειτουργία συντήρησης: Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας

• Επίπεδο προστασίας: IP20

Διανομή AC

• Λειτουργία εισόδου: Μονοφασικό 220VAC

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53.5VDC

• Μέγιστη χωρητικότητα: 30kW(10*3kw, πλεονασμός N+1)

• Διακόπτες μπαταρίας: 4*125A/1P

• Διακόπτες φορτίου:

• LLVD1: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P;

• BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P

• DC SPD: 10kA/20kA, 8/20μs

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διαστάσεις: 106.5mm(Π) × 286mm(Β) × 41.5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Εξαναγκασμένη ψύξη

• Συντελεστής ισχύος: ≥0.99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53.5VDC, μέγιστο 55A

Ελεγκτής

• Είσοδος σήματος: 4 AI (3 θερμοκρασία περιβάλλοντος, 1 υγρασία), 8 DI

• Έξοδος συναγερμού: 8 ξηρές επαφές

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
