Υβριδικό Σύστημα Τηλεπικοινωνιακής Τροφοδοσίας 48VDC 300A 40U Εξωτερικό Ντουλάπι Τηλεπικοινωνιών Με Κλιματιστικό
Εισαγωγή
Το Υβριδικό Σύστημα Τηλεπικοινωνιακής Τροφοδοσίας 48VDC 300A 40U Εξωτερικό Ντουλάπι Τηλεπικοινωνιών είναι ένα εξωτερικό ντουλάπι που παρέχει ένα ασφαλές και αξιόπιστο φυσικό περιβάλλον εργασίας για ασύρματους σταθμούς επικοινωνίας. Το σύστημα ενσωματώνει λειτουργίες όπως εξωτερικό ντουλάπι, εξοπλισμό ελέγχου θερμοκρασίας και περιβαλλοντική παρακολούθηση. Το σύστημα τροφοδοσίας και η μονάδα διανομής ισχύος AC/DC μπορούν να εγκατασταθούν εντός του ντουλαπιού σύμφωνα με τις απαιτήσεις του χρήστη. Ενώ ο χώρος εγκατάστασης είναι δεσμευμένος για τον εξοπλισμό του χρήστη και την εφεδρική μπαταρία.
Βασικά Χαρακτηριστικά Υβριδικού Συστήματος Τηλεπικοινωνιακής Τροφοδοσίας 48VDC 300A 40U Εξωτερικού Ντουλαπιού Τηλεπικοινωνιών:
·Ένα μόνο ντουλάπι καταλαμβάνει έκταση μικρότερη από 1 τετραγωνικό μέτρο, η διεύθυνση της τοποθεσίας είναι εύκολα προσβάσιμη
·Σύστημα ελέγχου θερμοκρασίας: εύκολη συντήρηση, καθαρισμός και αντικατάσταση
·Ισχυρή αντικλεπτική ικανότητα: εσωτερικός μεντεσές, ενσωματωμένη πόρτα, υποστηρίζει εξωτερικό λουκέτο
·Λεπτομερής έλεγχος θερμοκρασίας, μέγιστη εξοικονόμηση ενέργειας
Υβριδικό Σύστημα Τηλεπικοινωνιακής Τροφοδοσίας 48VDC 300A 40U Εξωτερικό Ντουλάπι Τηλεπικοινωνιών Διαμόρφωση
| Βασικές Πληροφορίες |
| Εξωτερικές Διαστάσεις |
800mm(Π)x940mm(Β)x2050mm(Υ)
(περιλαμβάνονται προεξοχές ελέγχου θερμοκρασίας)
|
| Καλυπτόμενη Επιφάνεια |
800mm(Π)x700mm(Β) |
| Ύψος Βάσης |
150mm |
| Βάρος |
≤130kg (χωρίς τον εξοπλισμό και την μπαταρία) |
| Χώρος Χρήστη |
37U |
| Υλικό |
Τοίχος: 1.2mm γαλβανισμένο φύλλο χάλυβα
Πόρτα: 1.5mm γαλβανισμένο φύλλο χάλυβα
|
| Κλειδαριά |
Τριπλή αντικλεπτική κλειδαριά, πυρήνας κλειδαριάς ευρωπαϊκού προτύπου, μπορεί να αλλάξει ή να ταιριάξει λουκέτο από μόνη της |
| Θέση Καλωδίωσης |
Κάτω είσοδος και έξοδος |
| Οπές Καλωδίωσης |
10xφ36 |
|
Βαθμός Προστασίας
|
IP55
|
| Πληροφορίες Ελέγχου Θερμοκρασίας |
|
Εξοπλισμός
Διαμέρισμα
|
Λειτουργία: εναλλάκτης θερμότητας
Απόδοση απαγωγής θερμότητας: 200W/K Ονομαστική τάση: 48VDC
Ονομαστική ισχύς: 520W
|
|
Διαμέρισμα Μπαταρίας
|
Λειτουργία: κλιματιστικό DC
Ικανότητα ψύξης (L35/L35): 500W
Ονομαστική τάση: 48VDC
Κατανάλωση ισχύος (L35/L35): 160W
|
| Άλλες Πληροφορίες |
| Φωτισμός |
DC-48VLED Φως |
| Αισθητήρας Καπνού |
12VDC |
| Αισθητήρας Πλημμύρας |
Ξηρή επαφή |
|
Αισθητήρας Θερμοκρασίας και
Υγρασίας
|
12VDC |
| Έλεγχος Πρόσβασης |
Ξηρή Επαφή |
| Θερμοκρασία Λειτουργίας |
| -10°C έως +50°C |
10°C έως +45°C |
| -40°C έως +75°C |
-40°C έως +75°C |
| 5% έως 95% (χωρίς συμπύκνωση) |
5% έως 95% (χωρίς συμπύκνωση) |
|
0 έως 4000m (εάν το υψόμετρο είναι εντός του εύρους των 3000m έως 4000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m)
|
0 έως 4000m (εάν το υψόμετρο είναι εντός του εύρους
των 3000m έως 4000m, η μέγιστη θερμοκρασία λειτουργίας
μειώνεται κατά 1°C καθώς το υψόμετρο
αυξάνεται κατά 200m)
|
| Πληροφορίες Εσωτερικής Βάσης |
|
Εξοπλισμός
Διαμέρισμα
|
Λειτουργία βάσης: 19" χώρος σύμφωνα με IEC 60297-3
Βάθος: 400mm
Ύψος: 20U
Η διαθέσιμη απόσταση μπροστά από το 19": 180mm
|
|
Διαμέρισμα Μπαταρίας
|
Λειτουργία βάσης: δύο ομάδες βάσης μπαταρίας
Ύψος κάθε βάσης μπαταρίας: ≥350mm
Προαιρετικό: 17U 19" βάση για μπαταρία λιθίου
|
Υβριδικό Σύστημα Τηλεπικοινωνιακής Τροφοδοσίας 48VDC 300A 40U Εξωτερικό Ντουλάπι Τηλεπικοινωνιών Ανορθωτής:
Είναι μια υπο-βάση 19 ιντσών για υβριδικό σύστημα τροφοδοσίας, με συμπαγή σχεδίαση ύψους 5U για να καλύψει κρίσιμες ανάγκες εφαρμογών οπτικής και μικροκυματικής μετάδοσης, συσκευές πρόσβασης, διακόπτες.. Η μέγιστη ισχύς του συστήματος είναι 150A, με εισόδους AC/DC/μπαταρίας/φορτίου MCBs. Τα καλώδια είναι προσβάσιμα από μπροστά με MCB και μπάρα.
Ανορθωτής βασικά χαρακτηριστικά:
·Ευρύ εύρος τάσης εισόδου: 85 έως 290VAC για τον ανορθωτή και 120 έως 420VDC για τον MPPT
·Ο ανορθωτής, ο MPPT και ο ελεγκτής είναι hot-pluggable, εύκολη και γρήγορη συντήρηση σε λειτουργία
·Υψηλή απόδοση έως 96% για χαμηλότερο λειτουργικό κόστος
·Υποστηρίζει διεπαφές επικοινωνίας Ethernet, SNMP, ModBus και RS485
| Διανομή Εισόδου |
| |
AC |
DC |
| Λειτουργία Εισόδου |
220VAC μονοφασική |
120VDC έως 425VDC |
| Συχνότητα Εισόδου |
45 έως 65Hz, ονομαστική τιμή: 50Hz/60Hz |
/ |
| Χωρητικότητα Εισόδου |
63A/2Px1 |
63A/2Px5 |
| SPD |
20kA/40kA, 8/20μs |
| Διανομή Εξόδου |
| |
Ανορθωτής |
Ηλιακή Μονάδα |
| Τάση Εξόδου |
-42 έως -58VDC, ονομαστική τιμή: -53.5VDC |
-42 έως -58VDC, ονομαστική τιμή: -54.5VDC |
| Διακόπτες Μπαταρίας |
125A/2P |
| Διακόπτες Φορτίου |
Lvd: 32A/1Px1, 10A/IPx5; Blvd: 32A/1Px2, 10A/1P×5 |
| DC SPD |
20kA/40kA, 8/20μs |
| Μονάδα |
| |
Μονάδα Ανορθωτή |
Ηλιακή Μονάδα |
| Τάση Εισόδου |
85 έως 290VAC, ονομαστική 220VAC
120 έως 420VDC ονομαστική 340VDC
|
Απόδοση |
| >96% |
Ονομαστική Ισχύς |
Ονομαστική Ισχύς |
| 3000W (176 έως 290VAC) |
3000W (200 έως 425VAC) |
Θερμοκρασία Λειτουργίας |
|
-10°C έως +75°C (πλήρης έξοδος κάτω από 55°C)
|
-10°C έως +75°C (πλήρης έξοδος κάτω από 50°C) |
Ελεγκτής |
| Είσοδος Σήματος |
| |
|
| 3Al (2 θερμοκρασίες μπαταρίας, 1 περιβαλλοντική θερμοκρασία), 2RS485, 7 DI |
Έξοδος Συναγερμού |
| 6 ξηρές επαφές |
Θύρα Επικοινωνίας |
| RS485, SNMP |
Λειτουργία Οθόνης |
| LCD |
Σύστημα |
| Όλος ο εξοπλισμός στο σύστημα υποστηρίζει συντήρηση από μπροστά |
| |
|
| 482x350.6×9U, ≤30kg (χωρίς μονάδες) |
Λειτουργία Ψύξης |
| Φυσική ψύξη |
Λειτουργία Συντήρησης |
| Συντήρηση από μπροστά, υποστηρίζει αλλαγή μονάδας σε επίπεδο |
Επίπεδο προστασίας |
| IP20 |
Περιβάλλον |
| Θερμοκρασία Λειτουργίας |
| |
|
| -10°C έως +50°C |
Θερμοκρασία Αποθήκευσης |
| -40°C έως +75°C |
Υγρασία Λειτουργίας |
| 5% έως 95% (χωρίς συμπύκνωση) |
Υψόμετρο |
|
0 έως 4000m (εάν το υψόμετρο είναι εντός του εύρους των 3000m έως 4000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m)
|
*Διατίθεται προσαρμοσμένος σχεδιασμός.
|
Εικόνες Ανορθωτή:
Αρχή Λειτουργίας:
Κανονικά, το σύστημα τροφοδοσίας λειτουργεί σε κατάσταση παράλληλης πλωτής φόρτισης, δηλαδή, η μονάδα ανορθωτή, η ηλιακή μονάδα, το φορτίο και η μπαταρία λειτουργούν παράλληλα. Οι ηλιακές μονάδες και οι μονάδες ανορθωτή παρέχουν ρεύμα πλωτής φόρτισης για τις συσκευές επικοινωνίας και τις μπαταρίες. Εάν η ισχύς εξόδου της ηλιακής μονάδας δεν επαρκεί για την τροφοδοσία όλων των φορτίων, η μονάδα ανορθωτή θα παρέχει συμπληρωματική ισχύ για τις συσκευές επικοινωνίας.
Όταν η κύρια τροφοδοσία είναι εκτός λειτουργίας, η μονάδα ανορθωτή σταματά να λειτουργεί. Εάν η ηλιακή τροφοδοσία είναι κανονική, η ηλιακή μονάδα θα τροφοδοτεί τις συσκευές επικοινωνίας και θα φορτίζει την μπαταρία. Εάν η ισχύς εξόδου της ηλιακής μονάδας δεν επαρκεί για την τροφοδοσία όλων των φορτίων, η μπαταρία θα παρέχει συμπληρωματική ισχύ για τις συσκευές επικοινωνίας.
Όταν η κύρια τροφοδοσία είναι εκτός λειτουργίας, η μονάδα ανορθωτή σταματά να λειτουργεί. Εάν η ηλιακή ενέργεια αποτύχει ταυτόχρονα, οι συσκευές επικοινωνίας θα τροφοδοτούνται από μπαταρίες. Όταν η εκφόρτιση της μπαταρίας συνεχίζεται για μια χρονική περίοδο μέχρι το σημείο εκκίνησης της γεννήτριας, η μονάδα παρακολούθησης στέλνει σήμα εκκίνησης στη γεννήτρια. Η γεννήτρια παρέχει ισχύ εισόδου AC για τη μονάδα ανορθωτή, τότε ο ανορθωτής μπορεί να παρέχει ξανά ισχύ στις συσκευές επικοινωνίας και να φορτίσει την μπαταρία για να αντισταθμίσει την κατανάλωση. Όταν φτάσει στο σημείο διακοπής της γεννήτριας, η μονάδα παρακολούθησης στέλνει σήμα διακοπής στη γεννήτρια, και η γεννήτρια απενεργοποιείται.
IP55/IP65
IP55= Χαρακτηριστικά Περιβλημάτων:
Πλήρης προστασία από σκόνη, λάδι και άλλα μη διαβρωτικά υλικά
Πλήρης προστασία από επαφή με τον εσωτερικό εξοπλισμό
Προστασία από νερό, έως και νερό που εκτοξεύεται από ακροφύσιο κατά του περιβλήματος από οποιαδήποτε κατεύθυνση
Διαθέσιμο σε επιτοίχια, ανεξάρτητη, τάφρο και στήριξη σε τηλεγραφικό στύλο
Διαθέσιμες υπηρεσίες μεταξοτυπίας λογότυπου, ανοδίωσης ή χάραξης
Προσαρμογή με εγκοπές, μόνωση, μεντεσέδες, μάνταλα ή κλειδαριές
Πλήρης προστασία από σκόνη, λάδι και άλλα μη διαβρωτικά υλικά
Πλήρης προστασία από επαφή με τον εσωτερικό εξοπλισμό
Προστασία από νερό, έως και νερό που εκτοξεύεται από ακροφύσιο κατά του περιβλήματος από οποιαδήποτε κατεύθυνση
Διαθέσιμο σε επιτοίχια, ανεξάρτητη, τάφρο και στήριξη σε τηλεγραφικό στύλο
Διαθέσιμες υπηρεσίες μεταξοτυπίας λογότυπου, ανοδίωσης ή χάραξης
Προσαρμογή με εγκοπές, μόνωση, μεντεσέδες, μάνταλα ή κλειδαριές
Χαρακτηριστικά Υβριδικού Συστήματος Τηλεπικοινωνιακής Τροφοδοσίας 48VDC 300A 40U Εξωτερικού Ντουλαπιού Τηλεπικοινωνιών:
Χαρακτηριστικά
| Περιγραφή |
Χαρακτηριστικό Μονάδας |
|
Η ηλιακή μονάδα διαθέτει λειτουργία παρακολούθησης μέγιστου σημείου ισχύος. Η ακρίβεια παρακολούθησης μέγιστου σημείου ισχύος είναι πάνω από 99,5%
|
Η μονάδα ανορθωτή υιοθετεί τεχνολογία ενεργητικής αντιστάθμισης συντελεστή ισχύος, η τιμή του συντελεστή ισχύος είναι έως 0,99 |
| Η μέγιστη απόδοση της μονάδας ανορθωτή είναι πάνω από 93% |
| Η μέγιστη απόδοση της ηλιακής μονάδας είναι πάνω από 95% |
| Η ηλιακή μονάδα και η μονάδα ανορθωτή έχουν υψηλή πυκνότητα ισχύος |
| Η ηλιακή μονάδα και η μονάδα ανορθωτή υιοθετούν τεχνολογία μη καταστροφικής εναλλαγής εν λειτουργία (hot swap), δηλαδή Plug-and-Play. Η αντικατάσταση της ηλιακής μονάδας και της μονάδας ανορθωτή διαρκεί λιγότερο από ένα λεπτό |
| Η ηλιακή μονάδα και η μονάδα ανορθωτή διαθέτουν λειτουργία προστασίας από υπέρταση εξόδου, συμπεριλαμβανομένης της προστασίας από υπέρταση υλικού και της προστασίας από υπέρταση λογισμικού. Και η προστασία από υπέρταση λογισμικού έχει δύο λειτουργίες για επιλογή: λειτουργία κλειδώματος υπέρτασης την πρώτη φορά, λειτουργία κλειδώματος υπέρτασης την τέταρτη φορά |
| Διαχείριση Μπαταρίας |
| Τέλεια διαχείριση μπαταρίας: προστασία μπαταρίας και λειτουργίες όπως αυτόματη ρύθμιση τάσης, συνεχής περιορισμός ρεύματος, υπολογισμός χωρητικότητας μπαταρίας, αυτόματη μετατροπή ισοστάθμισης/πλωτής φόρτισης, διαδικτυακή δοκιμή μπαταρίας. |
Συμπληρωματική Διαχείριση Φωτός και Ηλεκτρισμού |
| Τέλεια λειτουργία συμπληρωματικής διαχείρισης φωτός/ηλεκτρισμού, η οποία μπορεί να επιτύχει την προτεραιότητα της ηλιακής τροφοδοσίας και να μεγιστοποιήσει τη χρήση της ηλιακής ενέργειας |
Στατιστικά Ισχύος |
| Κατανάλωση ηλεκτρικής ενέργειας φορτίου, παραγόμενη ενέργεια από ηλιακή, παραγόμενη ενέργεια από δίκτυο, παραγόμενη ενέργεια από γεννήτρια, εκφόρτιση μπαταρίας, φόρτιση μπαταρίας |
Καταγραφή Δεδομένων |
| Καταγραφή ιστορικών δεδομένων 90 ημερών, τα ιστορικά δεδομένα μπορούν να μεταφορτωθούν. |
200 καταγραφές ιστορικού συναγερμού,
10 ομάδες δεδομένων δοκιμής μπαταρίας
Λειτουργία Συναγερμού
|
| Τέλεια λειτουργία προστασίας από βλάβες και συναγερμού βλαβών |
Σχεδιασμός Δικτύου |
| Παροχή ξηρής επαφής και άλλων θυρών επικοινωνίας για ευελιξία δικτύου; |
Ενεργοποίηση αναβάθμισης λογισμικού από εγγύς άκρο και λειτουργία χωρίς επίβλεψη
Ανθρωποκεντρική Διεπαφή Λειτουργίας
|
| Η LCD είναι σχεδιασμένη με γωνία 15 μοιρών, η οποία είναι πιο διαισθητική και βολική για τη λειτουργία του χρήστη. |
Ερώτηση παραμέτρων λειτουργίας, στατιστικών και ιστορικών συναγερμών του συστήματος μέσω της LCD.
Έλεγχος του συστήματος χειροκίνητα μέσω της LCD
Προστασία από Κεραυνούς
|
| Τέλεια σχεδίαση προστασίας από κεραυνούς στις πλευρές AC και DC |
Σχεδιασμός Εξοικονόμησης Ενέργειας |
| Το σύστημα, εκτός από τη λειτουργία εξοικονόμησης ενέργειας ύπνου της μονάδας ανορθωτή, υποστηρίζει επίσης και δίνει προτεραιότητα στη χρήση ηλιακής ενέργειας εισόδου στο φορτίο, αξιοποιεί πλήρως την ηλιακή ενέργεια, για να επιτύχει εξοικονόμηση ενέργειας και μείωση των εκπομπών αερίων του θερμοκηπίου |
Εξωτερικός Τύπος |
| Το επίπεδο προστασίας του συστήματος είναι έως IP55, μπορεί να χρησιμοποιηθεί σε εξωτερικούς χώρους. Το σύστημα είναι συμπαγές και εύκολο στην εγκατάσταση |
Σύστημα |
|
Όλος ο εξοπλισμός στο σύστημα υποστηρίζει συντήρηση από μπροστά
|
Το σύστημα υιοθετεί τεχνολογία ύπνου μονάδας ανορθωτή, διπλού σταθερού επαφέτη, διαχωριστή χαμηλής ισχύος και τεχνολογία ρυθμιζόμενης ταχύτητας ανεμιστήρα, και έχει πιο εμφανή λειτουργία εξοικονόμησης ενέργειας |
| Ο προαιρετικός θερμαντήρας AC κάνει το σύστημα να λειτουργεί αξιόπιστα σε χαμηλές θερμοκρασίες |
| Απομακρυσμένη Παρακολούθηση |
| Το Modem είναι διαμορφωμένο με λειτουργία GPRS που μπορεί να πραγματοποιήσει απομακρυσμένη παρακολούθηση παρέχοντας δεδομένα στον διακομιστή Internet |
Εφαρμογή Περιβλήματος Αποθήκευσης Ενέργειας |
Το ντουλάπι μας χρησιμοποιείται ευρέως στην εξωτερική βιομηχανία επικοινωνιών. Το ντουλάπι μπορεί να εξοπλιστεί με διάφορο εξοπλισμό επικοινωνίας, σύστημα τροφοδοσίας ανορθωτή, μονάδα παρακολούθησης, μπαταρία, οπτική ίνα κ.λπ. Κατάλληλο για χρήση σε δρόμους, κορυφές κτιρίων, κορυφές βουνών, αστικές, αγροτικές, οικιστικές περιοχές και άλλες περιοχές.

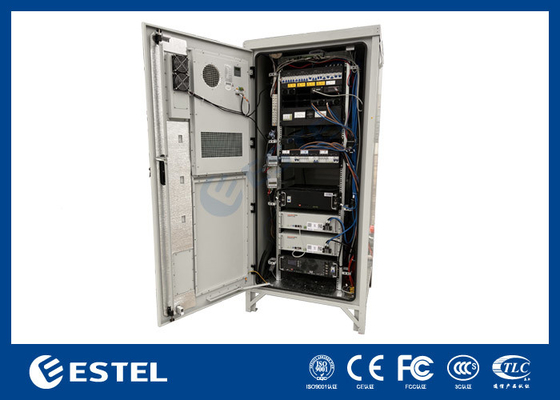

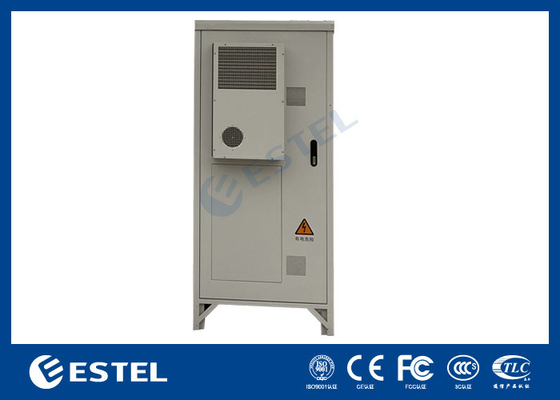

Εικόνες Ντουλαπιού:
