| Input Frequency: | 45 - 66 Hz | Rectifier Module: | 3x 50A |
|---|---|---|---|
| Package: | cartons | Rectifier: | Smartpack R |
| Dc Output Power: | 108 kW | Dc Load: | 1 |
| Voltage Range Dc: | 40-58 V | Ip Class: | IP30 |
| Thd: | < 1,5 % at resistive load | Dc Output: | 2400 W |
| Battery Type: | Lithium iron Battery | Terminal Type: | T6 |
| Model Name: | Flatpack D series | Space: | 40U 19 |
| Terminal: | Cooper | ||
| Επισημαίνω: | Τριφασικός τερματικός σταθμός ηλεκτρικής ενέργειας 80A,Τερματικό έξυπνης διαχείρισης ηλεκτρικής ενέργειας με σύννεφο,Σύστημα ηλεκτροπαραγωγής τηλεπικοινωνιών με παρακολούθηση στο σύννεφο |
||
Τερματικό Διαχείρισης Κατανάλωσης Τριφασικού Ευφυούς Ηλεκτρικού Ρεύματος 80A/τριφασικό τετρασύρματο Η μόνωση των ζωντανών μερών από το περίβλημα είναι 500VDC.
I. Επισκόπηση Προϊόντος:
Το τριφασικό τερματικό διαχείρισης ευφυούς κατανάλωσης ηλεκτρικού ρεύματος ενσωματώνει όλες τις λειτουργίες του τριφασικού μετρητή ωρών, του χρονοδιακόπτη ελεγκτή, του διακόπτη κυκλώματος (αερόδιακόπτη), του προστατευτικού διαρροής, της υπέρτασης και της υπότασης, του προστατευτικού ανοιχτής φάσης και διαθέτει ένα ισχυρό σύστημα διαχείρισης πλατφόρμας cloud, το οποίο σας επιτρέπει να διαμορφώσετε λειτουργίες προστασίας κατανάλωσης ηλεκτρικού ρεύματος, να παρακολουθείτε τις καταστάσεις λειτουργίας των συσκευών σε πραγματικό χρόνο και να ελέγχετε τους διακόπτες συσκευών μέσω δικτύου κ.λπ. Ο προστατευτής ενσωματώνει ευφυείς λειτουργίες ελέγχου όπως επικοινωνία δικτύου, στατιστικά στοιχεία ηλεκτρικής ενέργειας, έλεγχο χρονοδιακόπτη, προστασία διαρροής, προστασία υπερέντασης, προστασία υπότασης/μη τάσης, προστασία υπέρτασης, προστασία ανοιχτής φάσης, μνήμη βλάβης, παρακολούθηση δικτύου και εμφάνιση σε πραγματικό χρόνο, έλεγχος πριν το κλείσιμο κ.λπ., και το προϊόν χρησιμοποιείται ευρέως στην προστασία ισχύος μη επανδρωμένων δημόσιων εγκαταστάσεων όπως τηλεπικοινωνίες, ηλεκτρική ενέργεια, ασφάλεια, μεταφορές κ.λπ., για τη σημαντική μείωση του κόστους χειροκίνητης συντήρησης και τη βελτίωση της αποδοτικότητας λειτουργίας των συσκευών.
II. Λειτουργίες Προϊόντος:
1. Στατιστικά κατανάλωσης ηλεκτρικού ρεύματος:
Ο προστατευτής διαθέτει τριφασικά στατιστικά κατανάλωσης ηλεκτρικού ρεύματος και η ακρίβεια των στατιστικών κατανάλωσης ηλεκτρικού ρεύματος φτάνει βαθμό 1 ή λιγότερο. Την πρώτη ημέρα κάθε μήνα, θα μηδενίζει αυτόματα τα στατιστικά κατανάλωσης ηλεκτρικού ρεύματος του προηγούμενου μήνα.
2. Χρονοδιακόπτης
Με τη λειτουργία καταγραφής χρόνου σε πραγματικό χρόνο και 8 ομάδες χρονοδιακοπτών, ο προστατευτής μπορεί να βαθμονομήσει το χρόνο και να ρυθμίσει την ώρα του χρονοδιακόπτη σε πραγματικό χρόνο μέσω του συστήματος διαχείρισης πλατφόρμας cloud, επιτυγχάνοντας την χρονομετρημένη εναλλαγή του προστατευτή.
3. Εμφάνιση σε πραγματικό χρόνο (ρυθμιζόμενη)
Ο προστατευτής μπορεί να εμφανίσει την τρέχουσα τάση κάθε φάσης και τη συνολική τιμή υπολειπόμενου ρεύματος (ρεύμα διαρροής) σε πραγματικό χρόνο. Όταν υπάρχει βλάβη, θα κλειδώσει και θα εμφανίσει την τιμή βλάβης, η οποία είναι βολική για τους πελάτες να παρακολουθούν το δίκτυο ηλεκτρικής ενέργειας. Η οθόνη είναι πάντα ενεργοποιημένη από προεπιλογή.
Όταν η ένδειξη της αντίστοιχης φάσης είναι αναμμένη, θα εμφανίσει την τάση και το ρεύμα σε πραγματικό χρόνο αυτής της φάσης. Όταν εμφανίζεται το συνολικό υπολειπόμενο ρεύμα, οι ενδείξεις και των τριών φάσεων είναι αναμμένες και εμφανίζονται πληροφορίες όπως "IE=012", που σημαίνει ότι το τρέχον συνολικό υπολειπόμενο ρεύμα είναι 12mA.
4. Προστασία διαρροής (ρυθμιζόμενη)
Όταν υπάρχει διαρροή 15-30mA (προεπιλογή) στη γραμμή, ο προστατευτής θα αποσυνδεθεί εντός 0,1 δευτερολέπτου. Η τιμή λειτουργίας διαρροής είναι ρυθμιζόμενη. Ρεύμα μη λειτουργίας διαρροής = 1/2 IΔn, ρεύμα λειτουργίας διαρροής = IΔn. Αυτό το όριο λειτουργίας μπορεί να ρυθμιστεί μέσω του συστήματος διαχείρισης πλατφόρμας cloud ή του πληκτρολογίου του πίνακα της συσκευής.
5. Προστασία υπερέντασης (ρυθμιζόμενη)
Εάν το ρεύμα σε μία ή περισσότερες φάσεις του τριφασικού κυκλώματος είναι μεγαλύτερο από την τιμή υπερέντασης ή για μια περίοδο μεγαλύτερη από 3 φορές την τιμή υπερέντασης (θεωρείται ως βραχυκύκλωμα), ο προστατευτής θα αποσυνδεθεί αμέσως για προστασία. Αυτό το όριο λειτουργίας μπορεί να ρυθμιστεί μέσω του συστήματος διαχείρισης πλατφόρμας cloud ή του πληκτρολογίου του πίνακα της συσκευής.
6. Προστασία υπότασης (ρυθμιζόμενη)
Όταν οι τάσεις και στις τρεις φάσεις είναι χαμηλότερες από 160V (προεπιλογή) αλλά όλες μεγαλύτερες από 90V, θεωρείται ως υπόταση και ο προστατευτής θα αποσυνδεθεί. Όταν η τάση μιας ή περισσότερων φάσεων του τριφασικού κυκλώματος επιστρέψει στην κανονική τιμή (>170V), ο προστατευτής θα κλείσει αυτόματα και θα ενεργοποιηθεί. Αυτό το όριο λειτουργίας μπορεί να ρυθμιστεί μέσω του συστήματος διαχείρισης πλατφόρμας cloud ή του πληκτρολογίου του πίνακα της συσκευής.
7. Προστασία μη τάσης/απενεργοποίηση μη τάσης
Όταν οι τάσεις και στις τρεις φάσεις είναι χαμηλότερες από 90V, θεωρείται ως μη τάση (διακοπή ρεύματος κύριου δικτύου) και ο προστατευτής θα αποσυνδεθεί αμέσως. Όταν μία ή περισσότερες φάσεις του τριφασικού κυκλώματος ενεργοποιηθούν ξανά, ο προστατευτής κρίνει εάν θα κλείσει σύμφωνα με τις συνθήκες κλεισίματος.
8. Προστασία υπέρτασης (ρυθμιζόμενη)
Όταν η τιμή τάσης σε μία ή περισσότερες φάσεις του τριφασικού κυκλώματος είναι μεγαλύτερη από 280V (προεπιλογή), θεωρείται ως υπέρταση και ο προστατευτής θα αποσυνδεθεί αμέσως. Όταν η τάση και στις τρεις φάσεις είναι χαμηλότερη από την κανονική τιμή (<280V), ο προστατευτής θα κλείσει αυτόματα και θα ενεργοποιηθεί.
9. Προστασία απώλειας φάσης (ρυθμιζόμενη)
Όταν η τιμή τάσης μιας ή δύο φάσεων του τριφασικού κυκλώματος είναι χαμηλότερη από 90V, θεωρείται ως απώλεια φάσης και ο προστατευτής θα αποσυνδεθεί αμέσως. Όταν η τάση και στις τρεις φάσεις επιστρέψει στην κανονική τιμή (>170V), ο προστατευτής κρίνει εάν θα κλείσει σύμφωνα με τις συνθήκες κλεισίματος. Η λειτουργία προστασίας απώλειας φάσης είναι απενεργοποιημένη από προεπιλογή.
10. Χειροκίνητος έλεγχος on/off
(1) Πατήστε το πλήκτρο δοκιμής χειροκίνητα για να προσομοιώσετε τη διαρροή, τα ζωντανά καλώδια και των τριών φάσεων του προστατευτή θα αποσυνδεθούν χωρίς έξοδο. Στο τέλος της καθυστέρησης βλάβης, ο προστατευτής κρίνει εάν θα κλείσει σύμφωνα με τις συνθήκες κλεισίματος.
(2) Ανοίξτε χειροκίνητα τον διακόπτη ρεύματος, τα ζωντανά καλώδια και των τριών φάσεων του προστατευτή θα αποσυνδεθούν χωρίς έξοδο. Κλείστε ξανά τον διακόπτη ρεύματος και ο προστατευτής κρίνει εάν θα κλείσει σύμφωνα με τις συνθήκες κλεισίματος μετά από λίγα δευτερόλεπτα.
11. Τηλεπικοινωνία (προαιρετικό)
Η συσκευή υποστηρίζει σειριακή επικοινωνία (παρέχοντας διασύνδεση επικοινωνίας 232 ή 485), η οποία μπορεί όχι μόνο να ελέγξει την κατάσταση εναλλαγής της συσκευής, αλλά και να παρακολουθεί την τρέχουσα τάση, τη διαρροή και άλλες πληροφορίες της συσκευής σε πραγματικό χρόνο. Οι πελάτες που απαιτούν αυτό το είδος χαρακτηριστικού θα πρέπει να επικοινωνήσουν με τον κατασκευαστή πριν από την υποβολή παραγγελίας.
12. Επικοινωνία δικτύου (προαιρετικό)
Η συσκευή υποστηρίζει ενσύρματη επικοινωνία δικτύου Ethernet TCP/IP και επικοινωνία δικτύου 4G cat.1 TCP και μπορεί να ελέγξει την κατάσταση εναλλαγής της συσκευής, να παρακολουθεί την τρέχουσα τάση, τη διαρροή και άλλες πληροφορίες της συσκευής σε πραγματικό χρόνο μέσω της πλατφόρμας cloud. Οι πελάτες που απαιτούν αυτό το είδος χαρακτηριστικού θα πρέπει να επικοινωνήσουν με τον κατασκευαστή πριν από την υποβολή παραγγελίας.
III. Κύριες Τεχνικές Παράμετροι του Τριφασικού Τερματικού Διαχείρισης Ευφυούς Κατανάλωσης Ηλεκτρικού Ρεύματος (380V/80A)
| Αρ. | Τεχνικοί δείκτες | Περιγραφή λειτουργίας |
| 1 | Μοντέλο μοντέλου και αριθμός πόλων διακοπής | 80A/τριφασικό τετρασύρματο |
| 2 | Περιβάλλον λειτουργίας (θερμοκρασία, υγρασία κ.λπ.) | -50℃-85℃/≤80% |
| 3 | Διαστάσεις (ΥxΠxΒ, mm) | 150mm x 112mm x 65 mm |
| 4 | Περιγραφή παραμέτρων πίνακα προϊόντος | Περιγραφή παραμέτρων πίνακα προϊόντος |
| 5 | Δείκτες λειτουργίας προϊόντος |
Δείκτης κατάστασης λειτουργίας προϊόντος: Δίκτυο, λειτουργία, απώλεια φάσης, υπόταση, υπέρταση, υπερένταση, Διαρροή, έξοδος Αντίστοιχες ενδείξεις: Φάση Α, Φάση Β, Φάση Γ |
| 6 | Εμφάνιση λειτουργίας προϊόντος | Ψηφιακή οθόνη διπλής οθόνης, που εμφανίζει την τιμή τάσης, την τιμή ρεύματος, την τιμή διαρροής και την κατανάλωση ηλεκτρικού ρεύματος του τρέχοντος μήνα |
| 7 | Αντοχή μόνωσης | Η μόνωση των ζωντανών μερών από το περίβλημα είναι 500VDC. |
| 8 | Ονομαστική τάση εισόδου (εύρος διακύμανσης τάσης λειτουργίας) | 220VAC (50-300) |
| 9 | Ονομαστική συχνότητα τάσης εισόδου (συμπεριλαμβανομένου του εύρους διακύμανσης) | 50Hz(±1Hz) |
| 10 | Ονομαστικό ρεύμα (In) | 80A |
| 11 | Τιμή προστασίας υπερέντασης (ρυθμιζόμενη) | 1A-80A ρυθμιζόμενο |
| 12 | Τιμή προστασίας υπέρτασης (ρυθμιζόμενη) | 220-300V (προεπιλογή 280V) |
| 13 | Τιμή προστασίας υπότασης (ρυθμιζόμενη) | 150-220V (προεπιλογή 160V) |
| 14 | Χρόνος ενεργοποίησης προστασίας υπέρτασης και υπότασης | <0.5s |
| 15 | Χρόνος ενεργοποίησης προστασίας υπερφόρτωσης | <0.5s |
| 16 | Τιμή προστασίας βραχυκυκλώματος και χρόνος ενεργοποίησης | >In*1.15, <0.1s |
| 17 | Τιμή ρεύματος υπολειπόμενης δράσης και χρόνος ενεργοποίησης | 30mA, <0.1s |
| 18 | Υπολειπόμενο ρεύμα μη λειτουργίας | Ρεύμα μη λειτουργίας διαρροής: 15mA |
| 19 | Είναι ρυθμιζόμενο το ρεύμα υπολειπόμενης δράσης; | 30mA-100mA ρυθμιζόμενο |
| 20 | Είναι δυνατόν να ενεργοποιήσετε/απενεργοποιήσετε χειροκίνητα τη "λειτουργία προστασίας υπολειπόμενου ρεύματος λειτουργίας" στον υπάρχοντα πίνακα προϊόντος; | Όταν ο διακόπτης ρεύματος απενεργοποιείται χειροκίνητα, και τα δύο ρελέ θα αποσυνδεθούν ταυτόχρονα και δεν θα υπάρχει έξοδος. |
| 21 | Λειτουργίες αυτόματης επανασύνδεσης | Η ενεργοποίηση/απενεργοποίηση μπορεί να ρυθμιστεί. |
| 22 | Συνθήκες διακοπής | Υπέρβαση της τιμής προστασίας λειτουργίας |
| 23 | Χρόνος επανασύνδεσης | 1 λεπτό/2 λεπτά/5 λεπτά/30 λεπτά/60 λεπτά - 10 φορές |
| 24 | Συνθήκες κλεισίματος | Ευφυής παρακολούθηση επανασύνδεσης, χειροκίνητο κλείσιμο, τηλεχειριστήριο |
| 25 | Λειτουργία απομακρυσμένης παρακολούθησης | Ethernet TCP/IP, Cat1 4G και απομακρυσμένη επικοινωνία δεδομένων RS485 |
| 26 | Αξιοπιστία | Διπλοί αισθητήρες, πολλαπλά κυκλώματα προστασίας για ταυτόχρονη προστασία, ασφαλή και αξιόπιστα |
| 27 | Συμμόρφωση προϊόντος | YD/T 2346-2011 |

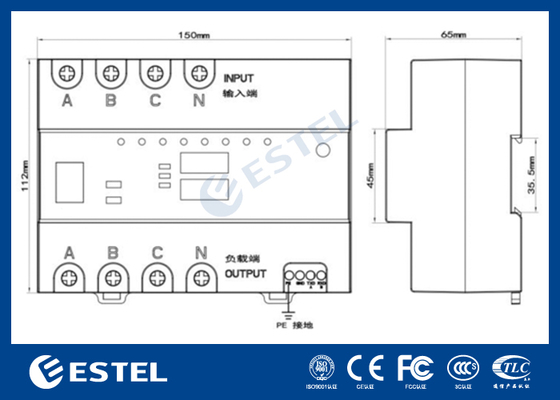

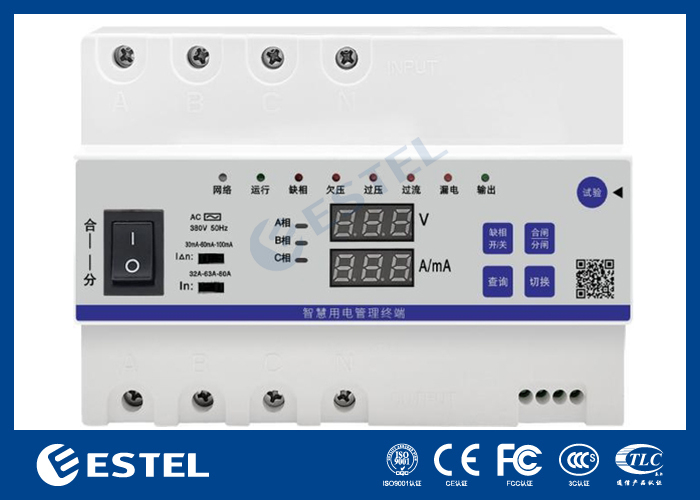

IV. Εμφάνιση προϊόντος, εγκατάσταση συσκευής και διαστάσεις
(1) Οι πελάτες μπορούν να επιλέξουν εάν θα ενεργοποιήσουν την "προστασία απώλειας φάσης" σύμφωνα με τις απαιτήσεις τους (απενεργοποιημένη από προεπιλογή), αλλά κατά τη χρήση αυτού του προστατευτή, η φάση Α πρέπει να έχει ρεύμα, διαφορετικά ο προστατευτής θα αποσυνδέσει το φορτίο και θα σταματήσει να λειτουργεί.
(2) Εγκαταστήστε έναν προστατευτή αστραπής (προστατευτή υπέρτασης) σύμφωνα με τις ανάγκες του έργου. Εάν υπάρχει διακόπτης κυκλώματος και προστατευτής αστραπής, και τα δύο θα πρέπει να εγκατασταθούν στο μπροστινό μέρος αυτού του προστατευτή.
(3) Συνδεθείτε στην τριφασική τετρασύρματη παροχή ρεύματος 380V σύμφωνα με τις σημάνσεις στον πίνακα του προστατευτή (η ουδέτερη γραμμή πρέπει να περάσει από αυτόν τον προστατευτή), και σημειώστε ότι η είσοδος και η έξοδος δεν μπορούν να αντιστραφούν. Εάν υπάρχει καλώδιο γείωσης, γειώστε το αξιόπιστα για να ενισχύσετε την αντίσταση υπέρτασης του προστατευτή.
(4) Εγκαταστήστε τον προστατευτή στο πλαίσιο και όταν τον εγκαθιστάτε σε εξωτερικούς χώρους, θα πρέπει να προστατεύεται καλά από τη βροχή και το ηλιακό φως.
(5) Εάν η αντίστοιχη κόκκινη ένδειξη βλάβης είναι αναμμένη μετά από 8 δευτερόλεπτα από την ενεργοποίηση του προστατευτή, υποδεικνύει ότι υπάρχει αντίστοιχη βλάβη στη γραμμή και η αντίστοιχη γραμμή θα πρέπει να ελεγχθεί.
