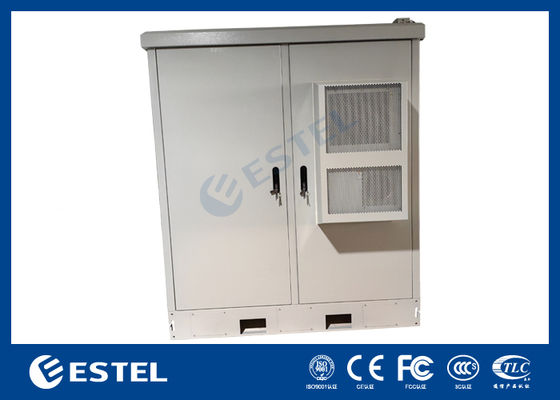

Σύστημα τροφοδοσίας τηλεπικοινωνιών εξωτερικού χώρου με ενσωματωμένο ντουλάπι και καθαρό ντουλάπι μπαταριών για απόδοση σε σκληρά περιβάλλοντα
Βασικές Ιδιότητες
Τόπος καταγωγής:
Shenzhen, China (Mainland)
Επωνυμία:
ESTEL
Πιστοποίηση:
ISO9001, CE, 3C, FCC, TLC
Αριθμός μοντέλου:
20209M-0002
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1
Τιμή:
358-2143 usd
Όροι πληρωμής:
L/C, D/A, D/P, T/T, Western Union
Δυνατότητα Προμήθειας:
20,000 sets per month
Σύνοψη του προϊόντος
1 ενσωματωμένο ντουλάπι + 1 ντουλάπι καθαρής μπαταρίας Βασικές πληροφορίες του ενός μόνο ντουλαπιού Σειριακός αριθμός Είδος Παράμετρος Εξωτερικές διαστάσεις ντουλαπιού 1600mm (Π) * 1600mm (Β) * 2200mm (Υ) (χωρίς περιθώριο και προεξοχές μπροστά και στο πλάι) Μεταλλικό κέλυφος μονής στρώσης, κατάλληλο ...
Λεπτομέρειες προϊόντων
Επισημαίνω:
Σύστημα τροφοδοσίας τηλεπικοινωνιών εξωτερικού χώρου με ντουλάπι
,Σύστημα τροφοδοσίας τηλεπικοινωνιών με καθαρή μπαταρία
,Ντουλάπι τροφοδοσίας τηλεπικοινωνιών για σκληρά περιβάλλοντα
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
Περιγραφή του προϊόντος
1 ενσωματωμένο ντουλάπι + 1 ντουλάπι καθαρής μπαταρίας
Βασικές πληροφορίες του ενός μόνο ντουλαπιού
| Σειριακός αριθμός | Είδος | Παράμετρος |
|
|
Εξωτερικές διαστάσεις ντουλαπιού |
1600mm (Π) * 1600mm (Β) * 2200mm (Υ) (χωρίς περιθώριο και προεξοχές μπροστά και στο πλάι) Μεταλλικό κέλυφος μονής στρώσης, κατάλληλο για εξωτερικό περιβάλλον |
|
|
Ύψος βάσης | 150mm |
|
|
Βάρος | / |
|
|
Υλικό ντουλαπιού | 1.5mm γαλβανισμένο φύλλο εν θερμώ + 20mm PEF |
|
|
Χρώμα επίστρωσης ντουλαπιού | RAL7035 |
|
|
Επίπεδο προστασίας | IP55 |
|
|
Μορφή παράδοσης | Πλήρως συσκευασμένη παράδοση (ξύλινο κουτί) |
|
|
Εγκατάσταση | Τοποθέτηση στο δάπεδο |

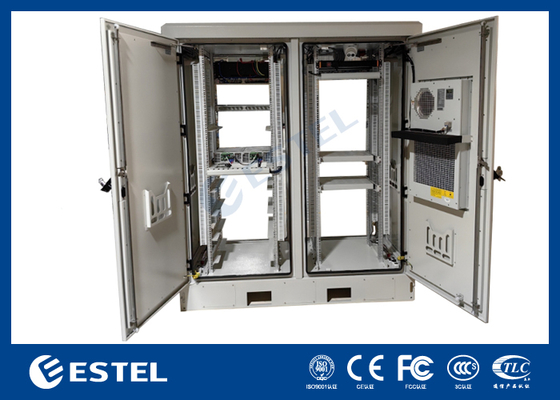

1 ενσωματωμένο ντουλάπι
| Σειριακός αριθμός | Όνομα εξαρτήματος | Προδιαγραφή | Ποσότητα | Μονάδα | Σημείωση |
|
|
Βάση | 1600*1600*150mm | 1 | τεμ | |
|
|
Πόρτα ντουλαπιού | Μπροστινές και πίσω πόρτες | 4 | τεμ | |
|
|

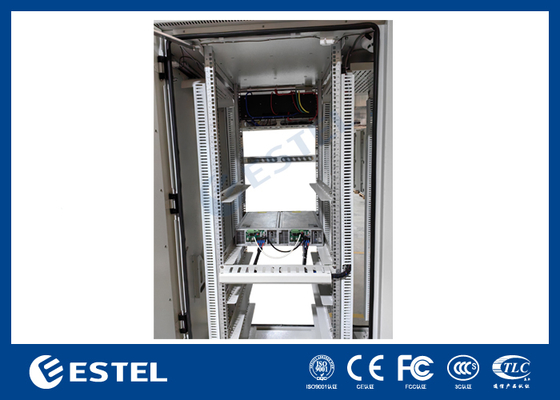

Εσωτερικός χώρος | 19 ιντσών 4*42 U rack | 1 | τεμ | |
|
|
Ψύξη | 1500W DC κλιματιστικό | 2 | τεμ | Το ένα είναι εγκατεστημένο στην μπροστινή πόρτα και το άλλο στην πίσω πόρτα |
|
|
Ανεμιστήρας έκτακτης ανάγκης | -48VDC, 4 ανεμιστήρες 12038, προστασία IP55, με θερμοστάτη | 1 | τεμ | |
|
|
Κλειδαριά | Τριών σημείων κλειδαριά αλληλοσύνδεσης κατά της κλοπής (A7121-A112) | 4 | τεμ | |
|
|
Φάκελος εγγράφων | Για την τοποθέτηση φακέλων A4 | 2 | τεμ | |
|
|
Χάλκινη ράβδος γείωσης | Εγκάρσια τομή 60 mm², εξοπλισμένη με 6 βίδες M6 + 3 βίδες M8 | 1 | τεμ | |
|
|
Φώτα LED | -48VDC, φως LED + διακόπτης | 4 | τεμ | |
|
|
Τροφοδοσία | Φωτοβολταϊκά 60kW + Ανορθωτής 24KW | 1 | τεμ | |
|
|
Μπαταρία | LFELI-48200 , -48V 200Ah | 12 | τεμ | |
|
|
Μετατροπέας | 4KW, 1U | 1 | τεμ | |
|
|
FSU | PM5000 , συμπεριλαμβανομένων αισθητήρων θυρών, αισθητήρων καπνού, αισθητήρων νερού, αισθητήρων θερμοκρασίας και υγρασίας | 1 | σετ | |
|
|
Είσοδος καλωδίου | Χρησιμοποιείται για την είσοδο και την έξοδο καλωδίων | 16 | τεμ | Βρίσκεται στο κάτω μέρος του ντουλαπιού |
|
|
Πλάκα στεγανοποίησης βάσης | Πλάκα στεγανοποίησης βάσης και βίδες στερέωσης | 1 | σετ | Αξεσουάρ συσκευασίας |
|
|
Τσιμέντο στεγανοποίησης | Χρησιμοποιείται για τη στεγανοποίηση των εισόδων και εξόδων καλωδίων | 1 | τεμ | Αξεσουάρ συσκευασίας |
|
|
Βίδες διαστολής | M12*120 SUS304 | 8 | τεμ | Αξεσουάρ συσκευασίας |
|
|
Θερμοκρασία λειτουργίας | -5 έως 55°C | |||
|
|
Υγρασία λειτουργίας | 5%~95% | |||
|
|
Υψόμετρο | Υψόμετρο άμμου/ψαμμίτη μέγιστο 3000m |
1 ντουλάπι μπαταρίας λίστα διαμόρφωσης
| Σειριακός αριθμός | Όνομα εξαρτήματος | Προδιαγραφή | ποσότητα | μονάδα | Σημείωση |
|
|
βάση | 1600*1600*150mm | 1 | τεμ | |
|
|
Πόρτα ντουλαπιού | Μπροστινές και πίσω πόρτες | 4 | τεμ | |
|
|
Εσωτερικός χώρος | 19 ιντσών 4*42 U rack | 1 | τεμ | |
|
|
Ψύξη | 1500W DC κλιματιστικό | 2 | τεμ | Το ένα είναι εγκατεστημένο στην μπροστινή πόρτα και το άλλο στην πίσω πόρτα |
|
|
Ανεμιστήρας έκτακτης ανάγκης | -48VDC, 4 ανεμιστήρες 12038, προστασία IP55, με θερμοστάτη | 1 | τεμ | |
|
|
Κλειδαριά | Τριών σημείων κλειδαριά αλληλοσύνδεσης κατά της κλοπής (A7121-A112 | 4 | τεμ | |
|
|
Φάκελος εγγράφων | Για την τοποθέτηση φακέλων A4 | 2 | τεμ | |
|
|
Χάλκινη ράβδος γείωσης | Εγκάρσια τομή 60 mm², εξοπλισμένη με 6 βίδες M6 + 3 βίδες M8 | 1 | τεμ | |
|
|
Φώτα LED | -48VDC, φως LED + διακόπτης | 4 | τεμ | |
|
|
Μπαταρία | LFELI-48200 , -48V 200Ah | είκοσι τέσσερα | τεμ | |
|
|
Είσοδος καλωδίου | Διατάξεις καλωδίων πιστοποιημένες κατά IEC 60529 για την είσοδο και την έξοδο του ντουλαπιού | 16 | τεμ | Βρίσκεται στο κάτω μέρος του ντουλαπιού |
|
|
Πλάκα στεγανοποίησης βάσης | Πλάκα στεγανοποίησης βάσης και βίδες στερέωσης | 1 | σετ | Αξεσουάρ συσκευασίας |
|
|
Τσιμέντο στεγανοποίησης | Χρησιμοποιείται για τη στεγανοποίηση των εισόδων και εξόδων καλωδίων | 1 | τεμ | Αξεσουάρ συσκευασίας |
|
|
Βίδες διαστολής | M12*120 SUS304 | 8 | τεμ | Αξεσουάρ συσκευασίας |
|
|
Θερμοκρασία λειτουργίας | -5 έως 55°C | |||
|
|
Υγρασία λειτουργίας | 5%~95% | |||
|
|
Υψόμετρο | Υψόμετρο άμμου/ψαμμίτη μέγιστο 3000m |
- Εισαγωγή τροφοδοσίας
| Μοντέλο προϊόντος ET481000-M7E6X | Φωτοβολταϊκά 60 kW + Ανορθωτής 24KW | |
| Σύστημα | μέγεθος | / |
| βάρος | / | |
| Μέθοδος ψύξης | DC κλιματιστικό | |
| Εγκατάσταση | Τοποθέτηση σε ράφι 19 ιντσών | |
| Μέθοδος δρομολόγησης | Κάτω μέσα και πάνω έξω | |
| Μέθοδος συντήρησης | Μπροστινή συντήρηση, υποστήριξη hot swap | |
| Επίπεδο προστασίας | IP20 | |
| Διανομή εναλλασσόμενου ρεύματος | Είσοδος | Τριφασικό 380Vac, συμβατό με μονοφασικό 220Vac |
| Διακόπτης κυκλώματος εισόδου | 1×63A/3P | |
| Συχνότητα | 45~65Hz, ονομαστική τιμή: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Μπαταρία | Τύπος και προδιαγραφές μπαταρίας | Μπαταρία λιθίου, 48V/200Ah |
| Συστοιχία μπαταριών | 36 τεμάχια, 6× (6× 48V/200Ah ) | |
| Ονομαστική διάρκεια ζωής μπαταρίας | 55.3h@5KW load@80% βάθος εκφόρτισης | |
| Μέγιστη διάρκεια ζωής μπαταρίας | 69.1h@5KW load@βάθος εκφόρτισης 100% | |
| Διανομή συνεχούς ρεύματος | Έξοδος | -43~-58VDC, ονομαστική έξοδος: -53.5VDC |
| Μέγιστη χωρητικότητα | Φωτοβολταϊκά 60kW (3kW*20) + Ανορθωτής 24kW (4kW*6) (η τελική χωρητικότητα έχει σχεδιαστεί για 1000A) | |
| Ασφάλεια μπαταρίας | 6×250A | |
| Διακόπτης κυκλώματος φορτίου | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (μετατροπέας) | ||
| DC SPD | 10kA/20KA, 8/20μs | |
| Μονάδα ανορθωτή | Τάση εισόδου | 85VAC～300VAC, ονομαστική τιμή: 220VAC |
| Απόδοση | ≥96.6% | |
| Ονομαστική ισχύς εξόδου | 4000W (176ac～300Vac) | |
| Θερμοκρασία λειτουργίας | -40℃~+75℃(λιγότερο από 50℃ σε πλήρη έξοδο φορτίου) | |
| Μέγεθος | 106.5mm(Π)×286mm(Β)×41.5mm(1U/Υ) | |
| Βάρος | ≤2.1kg | |
| Μέθοδος ψύξης | Αναγκαστική ψύξη αέρα | |
| Συντελεστής ισχύος | ≥0.99 @220Vac 20-100% Φορτίο | |
| Διανομή ισχύος φωτοβολταϊκών | Είσοδος | 120Vdc ~ 420Vdc , ονομαστική τιμή: 340Vdc |
| Διακόπτης κυκλώματος εισόδου | 20 × 25A/2P | |
| DC είσοδος SPD | 20 × (20kA/40kA, 8/20μs) | |
| Sολοκληρωμένα πάνελ | Ισχύς μονής πλακέτας | 580W |
| Συνολική ποσότητα | 108 τεμάχια @ 18 × (6 × 580W, 6 σειρές) | |
| Pολοκληρωμένες μονάδες | Τάση εισόδου | 120Vdc ~ 425Vdc, ονομαστική τιμή: 340Vdc |
| Απόδοση | 96% | |
| Ονομαστική ισχύς εξόδου | 3000W | |
| Θερμοκρασία λειτουργίας | -40℃~+75℃ (λιγότερο από 50℃ σε πλήρη έξοδο φορτίου) | |
| Μέγεθος | 106.4mm(Π)×285mm(Β)×41.5mm(1U/Υ) | |
| Βάρος | ≤2kg | |
| Μέθοδος ψύξης | Αναγκαστική ψύξη αέρα | |
| Ακρίβεια MPPT | ≥0.99 | |
| Μονάδα μετατροπέα | Τάση εισόδου | 42Vdc ~ 58Vdc, ονομαστική τιμή: 53.5Vdc |
| Απόδοση | ≥9 3%@53.5V Είσοδος | |
| Ονομαστική ισχύς εξόδου | 2000VA /2000W @220Vac έξοδος | |
| Ρεύμα εξόδου | Ονομαστικό 9.09A (RMS) / Μέγιστο 15A (RMS) | |
| Μέθοδος ψύξης | Αναγκαστική ψύξη αέρα | |
| Υπο-ράφι μετατροπέα και διανομή ισχύος εξόδου | Μέγεθος | 482.6(Π)*350.6(Β)*1U(Υ) |
| Μέγιστη χωρητικότητα | 6KW (3* 2KW ) | |
| Ονομαστική τάση εξόδου | Ονομαστικό 220Vac | |
| Διακόπτης κυκλώματος φορτίου | 1*32A/2P | |
|
Παρακολούθηση ισχύος (MC2900) |
Είσοδος σήματος | 3-way AI (2 αισθητήρες θερμοκρασίας μπαταρίας, 1 αισθητήρας θερμοκρασίας περιβάλλοντος), 8-way DI |
| Έξοδος συναγερμού | 8-way έξοδος ξηρής επαφής | |
| Θύρα επικοινωνίας | USB, RS485, SNMP | |
| Λειτουργία οθόνης | LCD | |
| Eπεριβάλλον | Θερμοκρασία λειτουργίας | -40℃~+75℃(λιγότερο από 50℃ σε πλήρη έξοδο φορτίου) |
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ | |
| Υγρασία λειτουργίας | 5%~95% | |
| Υψόμετρο | 0~3000m (Όταν το υψόμετρο είναι μεταξύ 3000m και 4000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C με κάθε αύξηση υψομέτρου κατά 200m) | |
