Ενεργειακή τροφοδοσία μετατροπέας DC48 5KVA 120V 60HZ Μετατροπέας για συστήματα ηλεκτρικής ενέργειας και επικοινωνιών
Βασικές Ιδιότητες
Τόπος καταγωγής:
Shenzhen, China (Mainland)
Επωνυμία:
ESTEL
Πιστοποίηση:
ISO9001, CE, 3C, FCC, TLC
Αριθμός μοντέλου:
EU-RLIS120K-5000VAN
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1
Τιμή:
358-2143 usd
Όροι πληρωμής:
L/C, D/A, D/P, T/T, Western Union
Δυνατότητα Προμήθειας:
20,000 sets per month
Σύνοψη του προϊόντος
Τροφοδοτικό μετατροπέα 1. Προδιαγραφές ισχύος μετατροπέα QST048120/050C-J4A Είσοδος DC Ονομαστική τάση εισόδου (Vdc) -48 Ονομαστικό ρεύμα εισόδου (A) 95 Επιτρεπόμενο εύρος τάσης DC εισόδου Τάση λειτουργίας -40v ~ -58.8v Τάση εκκίνησης -42v ~ -57v Είσοδος παράκαμψης AC Επιτρεπόμενη τάση παράκαμψης ...
Λεπτομέρειες προϊόντων
Επισημαίνω:
Ηλεκτρονική τροφοδοσία μετατροπέα τηλεπικοινωνιών 5KVA
,Μετατροπέας DC48V για συστήματα ενέργειας
,Μετατροπέας επικοινωνίας 120V 60Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
Περιγραφή του προϊόντος
Τροφοδοτικό μετατροπέα
1. Προδιαγραφές ισχύος μετατροπέα
| QST048120/050C-J4A | ||
| Είσοδος DC | Ονομαστική τάση εισόδου (Vdc) | -48 |
| Ονομαστικό ρεύμα εισόδου (A) | 95 | |
| Επιτρεπόμενο εύρος τάσης DC εισόδου |
Τάση λειτουργίας -40v ~ -58.8v Τάση εκκίνησης -42v ~ -57v |
|
| Είσοδος παράκαμψης AC | Επιτρεπόμενη τάση παράκαμψης (Vac) | 120±20% |
| Ονομαστικό ρεύμα εισόδου (A) | 33.3 | |
| Χρόνος μετατροπής παράκαμψης (ms) | ≤4ms | |
| Έξοδος AC | Ονομαστική χωρητικότητα (VA) | 5000 |
| Ονομαστική ισχύς εξόδου (W) | 4000 | |
| Ονομαστική τάση και συχνότητα εξόδου | 120Vac,60Hz | |
| Ονομαστικό ρεύμα εξόδου (A) | 33.3 | |
| Ακρίβεια τάσης εξόδου (A) | 120±3% | |
| Ακρίβεια συχνότητας εξόδου (Hz) | 60±0.1% | |
| Ρυθμός παραμόρφωσης κυματομορφής (THD) | ≤3% (γραμμικό φορτίο) | |
| Δυναμική απόκριση | 10% (φορτίο 25% ←→100%) | |
| Συντελεστής ισχύος (PF) | 0.8 | |
| Ικανότητα υπερφόρτωσης | ≥100%~125%, 10 λεπτά; 125%~150%, 15 δευτερόλεπτα; 150%, άμεση απενεργοποίηση | |
| Απόδοση μετατροπέα | ≥85% (80% ωμικό φορτίο) | |
|
Μετατροπέας χρόνος μετατροπής (ms) |
≤4ms | |
| περιβάλλον εργασίας | Αντοχή μόνωσης (είσοδος και έξοδος) | 1500Vac, 1 λεπτό |
| Θόρυβος (1 μέτρο) | ≤65dB | |
| Θερμοκρασία περιβάλλοντος | -5℃~+40℃ | |
| Υγρασία | 0~90%, χωρίς συμπύκνωση | |
| Υψόμετρο χρήσης (m) | ≤1000 | |
| Μηχανικές διαστάσεις | Τυπική βάση | 19 ιντσών 4U Rack Mount |
| Βάρος (Kg) | 15 | |
| Λειτουργία προστασίας | Υποτάση εισόδου, προστασία υπέρτασης εισόδου; προστασία υπερφόρτωσης εξόδου, προστασία βραχυκυκλώματος εξόδου | |
2. Διάγραμμα αρχής λειτουργίας τροφοδοτικού μετατροπέα
3. Διαστάσεις εμφάνισης

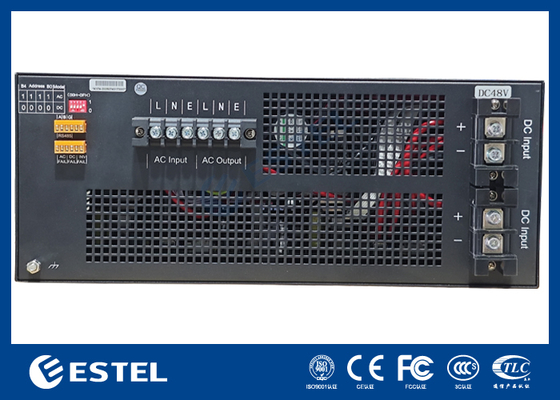

DC48V 5KVA Πίσω όψη

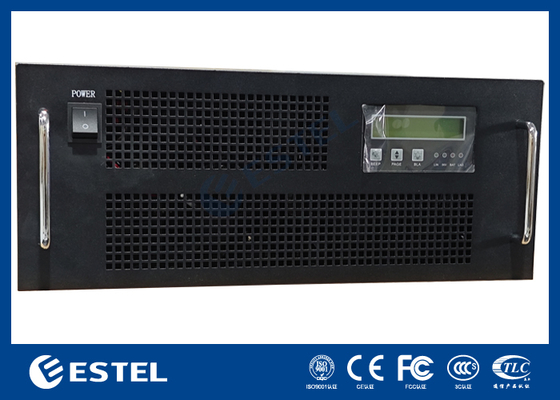

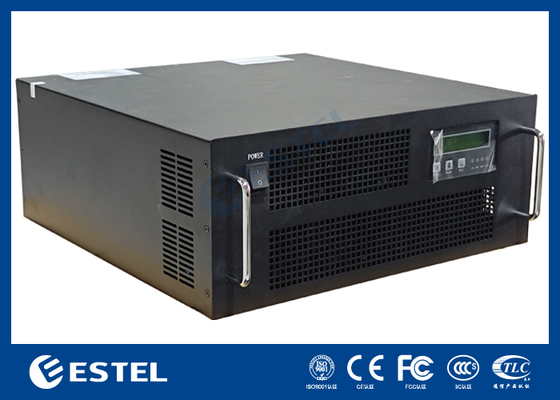

19 ιντσών 4U Rack Mount Μπροστινή & Πίσω όψη
| Όνομα θύρας | Περιγραφή λειτουργίας | Παρατηρήσεις | |
| DC είσοδος + | Είσοδος μπαταρίας + | Η είσοδος της μονάδας DC είναι θετική | |
| DC είσοδος - | Είσοδος μπαταρίας - | Η είσοδος της μονάδας DC είναι αρνητική | |
| AC έξοδος l | AC έξοδος L | Γραμμή εξόδου | |
| AC έξοδος n | AC έξοδος N | Γραμμή μηδέν εξόδου | |
|
AC είσοδος
|
L | AC είσοδος L | Γραμμή εισόδου |
| N | AC είσοδος N | Γραμμή μηδέν εισόδου | |
| E | Γείωση | Καλώδιο γείωσης | |
|
Ξηρή επαφή |
Αστοχία δικτύου | Δύο σημεία συνδέονται όταν συμβαίνει η βλάβη | |
| Βλάβη DC | Δύο σημεία συνδέονται όταν συμβαίνει η βλάβη | ||
| Βλάβη μετατροπέα | Δύο σημεία συνδέονται όταν συμβαίνει η βλάβη | ||
|
Διεπαφή επικοινωνίας |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Διακόπτης DIP |
Επιλογή λειτουργίας: Αριθμός 1, "1" κύρια μονάδα AC; "0" είναι τροφοδοσία DC. Τα εύρη διευθύνσεων bo-b3(2-5) κυμαίνονται από 00 έως 15, το χαμηλότερο είναι 0 και το υψηλότερο είναι 15. Μπορείτε να ορίσετε 15 διευθύνσεις. |
Μετά τη λειτουργία του διακόπτη κλήσης Για επανεκκίνηση της τροφοδοσίας για να τεθεί σε ισχύ Ο διακόπτης DIP στην πλευρά του αριθμού είναι 1, στην πλευρά όχι είναι 0 (0000-1111) |
|
