Ηλεκτρική τροφοδοσία με μετατροπέα DC48 2KVA 120V 60HZ για συστήματα ηλεκτρικής ενέργειας και επικοινωνιών
Βασικές Ιδιότητες
Τόπος καταγωγής:
Shenzhen, China (Mainland)
Επωνυμία:
ESTEL
Πιστοποίηση:
ISO9001, CE, 3C, FCC, TLC
Αριθμός μοντέλου:
EU-RLIS120K-2000VAN
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1
Τιμή:
358-2143 usd
Όροι πληρωμής:
L/C, D/A, D/P, T/T, Western Union
Δυνατότητα Προμήθειας:
20,000 sets per month
Σύνοψη του προϊόντος
Ηλεκτρική τροφοδοσία μετατροπέα 1Προδιαγραφές ισχύος μετατροπέα Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. Συνεχή είσοδος Ονομαστική τάση εισόδου (Vdc) - 48 Διορισμένο ρεύμα εισόδου (A) 38 Επιτρεπόμενο εύρος τάσης DC εισόδου Δραστηριακή τάση -40v ~ -58.8v Η τάση εκκίνησης ...
Λεπτομέρειες προϊόντων
Επισημαίνω:
Ηλεκτρική τροφοδοσία με μετατροπέα συνεχούς ρεύματος 48V
,Σύστημα τηλεπικοινωνιακής ισχύος 2KVA
,Μετατροπέας επικοινωνίας 120V 60Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
Περιγραφή του προϊόντος
Ηλεκτρική τροφοδοσία μετατροπέα
1Προδιαγραφές ισχύος μετατροπέα
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. | ||
| Συνεχή είσοδος | Ονομαστική τάση εισόδου (Vdc) | - 48 |
| Διορισμένο ρεύμα εισόδου (A) | 38 | |
| Επιτρεπόμενο εύρος τάσης DC εισόδου |
Δραστηριακή τάση -40v ~ -58.8v Η τάση εκκίνησης -42v ~ -57v |
|
| Εισαγωγή παράκαμψης εναλλασσόμενου ρεύματος | Επιτρεπόμενη τάση παράκαμψης (Vac) | 120±20% |
| Διορισμένο ρεύμα εισόδου (A) | 13.3 | |
| Χρόνος μετατροπής παράκαμψης (ms) | ≤ 10 ms | |
| Εναλλακτική ισχύς | Ονομαστική χωρητικότητα (VA) | 2000 |
| Ονομαστική ισχύς εξόδου (W) | 1600 | |
| Ονομαστική τάση εξόδου και συχνότητα | 120Vac, 60Hz | |
| Διορισμένο ρεύμα εξόδου (A) | 13.3 | |
| Ακριβότητα τάσης εξόδου (A) | 120±3% | |
| Ακριβότητα συχνότητας εξόδου (Hz) | 60±0,1% | |
| Ποσοστό στρέβλωσης μορφής κύματος (THD) | ≤ 3% (γραμμικό φορτίο) | |
| Δυναμική αντίδραση | 10% (φόρτωση 25% ←→100%) | |
| Συντελεστής ισχύος (PF) | 0.8 | |
| Ικανότητα υπερφόρτωσης | ≥100%~125%, 10 λεπτά; 125%~150%, 15 δευτερόλεπτα; 150%, αμέσως απενεργοποίηση | |
| Απόδοση μετατροπέα | ≥ 85% (80% αντίσταση φορτίου) | |
|
Μετατροπέας χρόνος μετατροπής (ms) |
≤4 ms | |
| περιβάλλον εργασίας | Δυνατότητα μόνωσης (εισόδου και εξόδου) | 1500Vac, 1 λεπτό |
| Θόρυβος (1 μέτρο) | ≤ 65dB | |
| Θερμοκρασία περιβάλλοντος | -5°C~+40°C | |
| υγρασία | 0~90%, χωρίς συμπύκνωση | |
| Υψόμετρο χρήσης (m) | ≤ 1000 | |
| Μηχανικές διαστάσεις | Τυποποιημένο ράφι | 19 ιντσών 2U Rack Mount |
| Βάρος (kg) | 8 | |
| Προστατευτική λειτουργία | Προστασία υπό τάση εισόδου, προστασία υπέρτασης εισόδου, προστασία υπέρβασης εξόδου, προστασία βραχυκυκλώματος εξόδου | |
2Διάγραμμα αρχής λειτουργίας τροφοδοσίας ρεύματος μετατροπέα
3.Διαστάσεις εμφάνισης

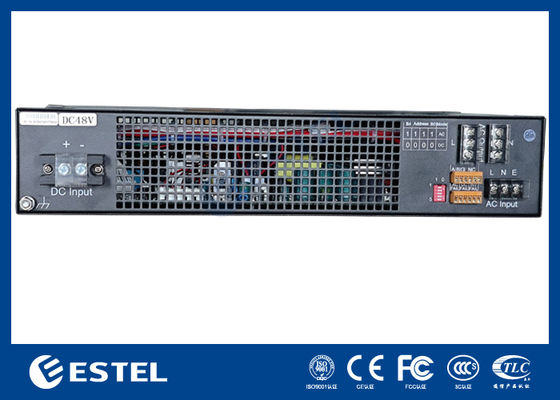

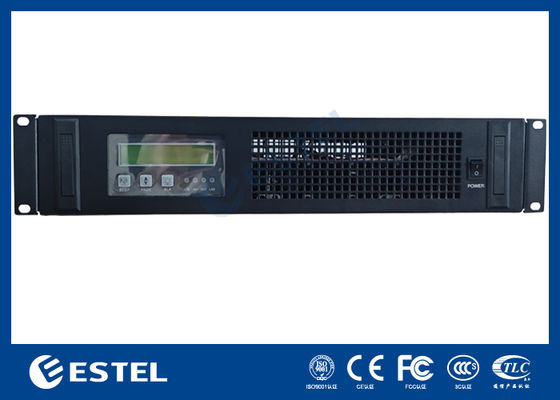

19 ιντσών 2U Rack Mount Μπροστά και πίσω
| Ονομασία λιμένα | Περιγραφή λειτουργίας | Παρατηρήσεις | |
| Συνεχή είσοδος + | Εισαγωγή μπαταρίας + | Η είσοδος της μονάδας συνεχούς ρεύματος είναι θετική | |
| Συνεχή είσοδος - | Εισαγωγή μπαταρίας - | Αρνητική είσοδος μονάδας συνεχούς ρεύματος | |
| Η ισχύς ισχύος αέρα | Η ισχύς ισχύος αέρα | Γραμμή εξόδου | |
| Εναλλακτική ισχύς n | Εναλλακτική ισχύς n | Γραμμή μηδέν εξόδου | |
|
Εισαγωγή εναλλασσόμενου ρεύματος
|
Α | Εισαγωγή εναλλασσόμενου ρεύματος l | Φωτιά εισόδου |
| N | Εισαγωγή εναλλασσόμενου ρεύματος | Γραμμή μηδενικού εισόδου | |
| Ε | Γη | Σύρμα γείωσης | |
|
Σχετική στεγνή επαφή |
Αποτυχία της κύριας | Δύο σημεία συνδέονται όταν συμβαίνει το λάθος | |
| Ελαττώματα συνεχούς ρεύματος | Δύο σημεία συνδέονται όταν συμβαίνει το λάθος | ||
| Ελάττωμα του μετατροπέα | Δύο σημεία συνδέονται όταν συμβαίνει το λάθος | ||
|
Διασύνδεση επικοινωνίας |
Α | RS485A | |
| Β | RS485B | ||
| G | Εθνική Τράπεζα | ||
| Διακόπτης DIP |
Επιλογή λειτουργίας: αριθμός 1, "1" κύρια μονάδα AC, "0" παροχή συνεχούς ροής. Η διεύθυνση bo-b3(2-5) κυμαίνεται από 00 έως 15, η χαμηλότερη είναι 0, και η υψηλότερη είναι 15. Μπορείς να βάλεις 15 διευθύνσεις. |
Μετά την ενεργοποίηση του διακόπτη διακόπτη Για να επανεκκινήσει η τροφοδοσία ενέργειας για να τεθεί σε ισχύ Ο διακόπτης DIP στην πλευρά των αριθμών είναι 1, σε καμία πλευρά είναι 0 (0000-1111) |
|
