HM385-25/100T1(3P+N) Διατάξεις προστασίας από υπερτάσεις χαμηλής τάσης (SPD) - Διατάξεις προστασίας από υπερτάσεις συνδεδεμένες σε συστήματα ισχύος χαμηλής τάσης
1 Πεδίο εφαρμογής
Η διάταξη προστασίας από υπερτάσεις εφαρμόζεται κυρίως σε συστήματα διανομής χαμηλής τάσης και ηλεκτρικό εξοπλισμό για προστασία από κεραυνούς ή άλλη προστασία από παροδικές υπερτάσεις.
2 Κανονιστικές αναφορές
GB/T 18802.11
Διατάξεις προστασίας από υπερτάσεις χαμηλής τάσης (SPD) - Μέρος 11: Διατάξεις προστασίας από υπερτάσεις συνδεδεμένες σε συστήματα ισχύος χαμηλής τάσης - Απαιτήσεις και μέθοδοι δοκιμών
GB 2828.1
Διαδικασίες δειγματοληψίας για επιθεώρηση κατά χαρακτηριστικά - Μέρος 1: Σχέδια δειγματοληψίας που ευρετηριάζονται από το όριο αποδεκτής ποιότητας (AQL) για επιθεώρηση παρτίδας ανά παρτίδα
GB/T191 Συσκευασία - Εικονογραφική σήμανση για το χειρισμό εμπορευμάτων
GB/T 2423.1
Περιβαλλοντικές δοκιμές - Μέρος 2: Μέθοδοι δοκιμών - Δοκιμές A: Ψύχος
GB/T 2423.2
Περιβαλλοντικές δοκιμές - Μέρος 2: Μέθοδοι δοκιμών - Δοκιμές A: Ψύχος
GB/T 2423.4
Περιβαλλοντικές δοκιμές για ηλεκτρικά και ηλεκτρονικά προϊόντα - Μέρος 2: Μέθοδος δοκιμής - Δοκιμή
Db: Υγρασία, κυκλική (κύκλος 12h+12h)
GB/T4208 Βαθμοί προστασίας που παρέχονται από περιβλήματα (κωδικός IP)
GB/T4943.1
Εξοπλισμός τεχνολογίας ήχου/βίντεο, πληροφοριών και επικοινωνιών — Μέρος 1: Ασφάλεια
YD/T 1235.1
απαιτήσεις
Απαιτήσεις απόδοσης για διατάξεις προστασίας από υπερτάσεις συνδεδεμένες σε συστήματα διανομής χαμηλής τάσης τηλεπικοινωνιακών σταθμών/τοποθεσιών
YD/T 1235.2
Μέθοδοι δοκιμών για διατάξεις προστασίας από υπερτάσεις συνδεδεμένες σε συστήματα διανομής χαμηλής τάσης τηλεπικοινωνιακών σταθμών/τοποθεσιών
IEC 61643-11
Διατάξεις προστασίας από υπερτάσεις συνδεδεμένες σε συστήματα διανομής ισχύος χαμηλής τάσης - Μέρος
11: Απαιτήσεις απόδοσης και μέθοδοι δοκιμών
DIN EN 61643-11
Διατάξεις προστασίας από υπερτάσεις χαμηλής τάσης - Μέρος 11: Διατάξεις προστασίας από υπερτάσεις συνδεδεμένες σε συστήματα ισχύος χαμηλής τάσης; Απαιτήσεις και δοκιμές
UL1449
Διατάξεις προστασίας από υπερτάσεις
3 Λειτουργική απόδοση
3.1 Περιγραφή

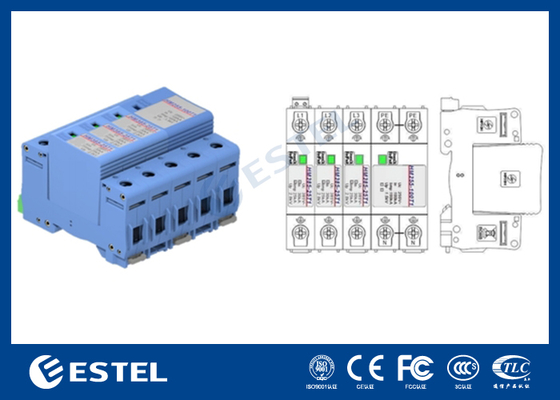

Το προϊόν διαθέτει ενσωματωμένη λειτουργία προστασίας από υπερθέρμανση και υπερβολικό ρεύμα που υιοθετείται σε εγκατάσταση ράγας DIN 35 mm και αντικαταστάσιμη μονάδα προστασίας από υπερτάσεις, η οποία μπορεί να είναι εύκολη στην εγκατάσταση και τη συντήρηση, εκτός από αυτό διαθέτει θύρα απομακρυσμένης βλάβης (χωρίς ενεργή επαφή) για απομακρυσμένο έλεγχο. Το προϊόν διαθέτει ενσωματωμένο αγωγό και η θύρα συναγερμού είναι συνδεδεμένη σε σειρά, διατηρώντας μόνο μία θύρα για εύκολη καλωδίωση από τον πελάτη.
3.2 Απόδοση
4 Εγκατάσταση προϊόντος
4.1.1 Εγκατάσταση
Επιτρέπεται η εγκατάσταση και η συντήρηση από εξουσιοδοτημένο επαγγελματία. Το προϊόν μπορεί να εγκατασταθεί στη ράγα 35 mm στον πίνακα διακοπτών, που βρίσκεται στον εξοπλισμό. Συνιστάται η σύνδεση Kevin για το προστατευτικό υπερτάσεων ή μπορεί να χρησιμοποιηθεί γενική παράλληλη σύνδεση (όπως φαίνεται στο Σχήμα 1)
Πίνακας 1. Συνιστώμενες προδιαγραφές σύνδεσης για κάθε θύρα

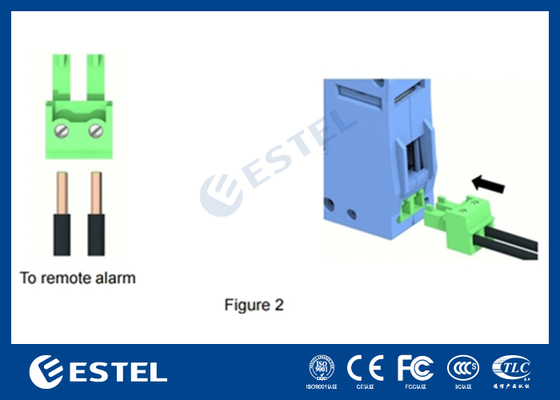

Ο ακροδέκτης σύνδεσης συναγερμού βρίσκεται στην κορυφή του αλεξικέραυνου. Όταν χρειάζεται απομακρυσμένη επιθεώρηση και έλεγχος, τραβήξτε πρώτα το βύσμα και, στη συνέχεια, τοποθετήστε το καλώδιο συναγερμού στην αντίστοιχη οπή σύνδεσης. Χρησιμοποιήστε ένα επίπεδο κατσαβίδι μεγέθους SL2.5, σφίξτε τις βίδες και τοποθετήστε το βύσμα ξανά στη θέση του (όπως φαίνεται στο σχήμα 2). Αφού ολοκληρωθεί η καλωδίωση, ελέγξτε ξανά τον βρόχο σύνδεσης για να βεβαιωθείτε ότι είναι σωστός και αξιόπιστος. Η διάταξη προστασίας από υπερτάσεις μπορεί να είναι σε κατάσταση λειτουργίας αμέσως μόλις ενεργοποιηθεί.

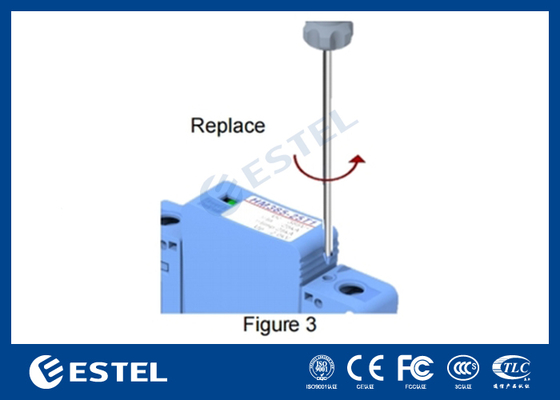

Αντικαταστήστε όταν είναι απαραίτητο να αντικαταστήσετε τη μονάδα προστασίας από υπερτάσεις, χρησιμοποιήστε ένα κατσαβίδι Phillips SL2.5 για να χαλαρώσετε τις βίδες προς την κατεύθυνση του βέλους του λογότυπου του προϊόντος και τραβήξτε τη μονάδα προστασίας από υπερτάσεις με δύναμη όπως φαίνεται στο Σχήμα 3 παρακάτω. Κατά την επανεγκατάσταση της μονάδας, συνιστάται να σφίξετε τις βίδες με εύρος ροπής 0,5N-m.
Σημειώσεις:
Η παροχή ρεύματος θα πρέπει να διακόπτεται κατά την εγκατάσταση και τη συντήρηση της βάσης της διάταξης προστασίας από υπερτάσεις.
Μην λειτουργείτε όταν είναι ενεργοποιημένο το ρεύμα σε περίπτωση ηλεκτροπληξίας. Μην συνδέετε τη γραμμή που προστατεύεται με τη μη προστατευμένη γραμμή ή την πλευρά PE δίπλα-δίπλα. Η διατομή, το μήκος και οι μέθοδοι σύνδεσης του καλωδίου γείωσης θα πρέπει να συμμορφώνονται με το σχετικό πρότυπο. Διαφορετικά, η διάταξη προστασίας από υπερτάσεις δεν μπορεί να λειτουργήσει σωστά. Δεν απαιτείται ειδική συντήρηση όταν η διάταξη προστασίας από υπερτάσεις λειτουργεί κανονικά, αλλά το καλώδιο σύνδεσης και το παράθυρο συναγερμού θα πρέπει να ελέγχονται περιοδικά. Όταν ένα παράθυρο συναγερμού είναι κόκκινο, σημαίνει ότι η μονάδα προστασίας από υπερτάσεις έχει βλάβη και θα πρέπει να αντικατασταθεί αμέσως. Εάν είναι συνδεδεμένη η θύρα απομακρυσμένου συναγερμού, θα υπάρχει ένα σήμα συναγερμού.
