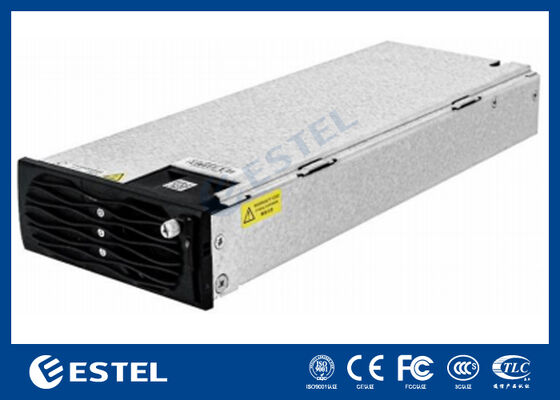

Μονάδα μετατροπέα επικοινωνίας με 3 θύρες και έξυπνη παρακολούθηση για τη διαχείριση δικτύου

Επισκόπηση του προϊόντος

ΗIP123000G2A μονάδα μετατροπέα επικοινωνίαςείναι κατασκευασμένο μετρεις θύρες: είσοδος AC, έξοδος AC και είσοδος/έξοδος DCΟ κύριος σκοπός του είναι να διατηρήσει μια σταθερή παροχή AC σε κρίσιμα φορτία με έξυπνη επιλογή της διαθέσιμης πηγής ενέργειας:

• Όταν ο συντελεστής εναλλακτικού ρεύματος είναι κανονικός:Η μονάδα επεξεργάζεται την τροφοδοσία εναλλασσόμενου ρεύματος μέσω της διόρθωσης και παρέχει σταθερήΕναλλακτική ισχύςστο φορτίο.

• Σε περίπτωση μη διαθεσιμότητας εναλλασσόμενου ισχύος:η μονάδααυτόματα μετακινάται σε εισροή συνεχούς ρεύματοςκαι μετατρέπει την ισχύ συνεχούς ρεύματος σεΕναλλακτική ισχύς, διασφαλίζοντας τη συνέχεια της παροχής ενέργειας για τους βασικούς εξοπλισμούς (η στρατηγική αλλαγής εξαρτάται από τη διαμόρφωση του συστήματος).

Συμμορφώνεται με τα σχετικά ηλεκτρικά πρότυπα και τους κανονισμούς του κλάδου και παρέχειΔιαχείριση δικτύου + έξυπνη παρακολούθησηΤο πρόγραμμα αυτό υποστηρίζει επίσης τη δημιουργία νέων υποδομών τηλεπικοινωνιών/ΤΠΕ.Παράλληλη λειτουργία έως 3 μονάδων, που επιτρέπει την επέκταση της παραγωγικής ικανότητας και τη σχεδίαση υψηλότερης διαθεσιμότητας.

Βασικά χαρακτηριστικά

• Αυτόματη μεταφορά πηγής AC/DC:Η λειτουργία με εναλλακτικό ρεύμα με αντιστροφή εναλλακτικού ρεύματος σε περίπτωση βλάβης εναλλακτικού ρεύματος, μειώνοντας τον κίνδυνο διακοπής λειτουργίας.

• Ενσωματωμένη σχεδίαση τριών θύρων:Η είσοδος/έξοδος εναλλασσόμενου ρεύματος και η είσοδος/έξοδος συνεχούς ρεύματος σε μία μονάδα απλουστεύει την ολοκλήρωση και τη συντήρηση του συστήματος.

• Διαχείριση δικτύου και έξυπνη παρακολούθηση:τηλεθεώρηση της λειτουργικής κατάστασης, των συναγερμών και των βασικών παραμέτρων (τα ακριβή στοιχεία εξαρτώνται από το πρωτόκολλο και το σύστημα παρακολούθησης).

• Συμμόρφωση με τα πρότυπα + ετοιμότητα EMC:σχεδιασμένα για να πληρούν τα ηλεκτρικά πρότυπα και τις απαιτήσεις της βιομηχανίας, κατάλληλα για χρήση σε τηλεπικοινωνιακό επίπεδο.

• Μέχρι 3 μονάδες παράλληλης λειτουργίας:υποστηρίζει την κατανομή φορτίου και την επεκτάσιμη αρχιτεκτονική ισχύος· μπορεί να χρησιμοποιηθεί για εφεδρικότητα (π.χ. N+1) ανάλογα με τον σχεδιασμό του συστήματος.

• Δυνατότητα σε σκληρό περιβάλλον:ευρύ φάσμα θερμοκρασίας/υγρασίας και προσαρμοστικότητα σε υψόμετρο για εξωτερικούς χώρους και εγκαταστάσεις στην άκρη.

Βασικές προδιαγραφές

Περιβαλλοντικές συνθήκες

• Θερμοκρασία λειτουργίας: -20°C έως +75°C (από 45°C έως 75°C)

• Θερμοκρασία αποθήκευσης: -40°C έως +75°C

• Σχετική υγρασία: 5% έως 95% RH,μη συμπυκνωτικά

• Υψόμετρο: ≤ 4000 m (η θερμοκρασία μειώνεται κατά 1°C ανά 200 m υψόμετρο ως σημείο αναφοράς για την προσαρμογή σε μεγάλο υψόμετρο)

Ηλεκτρική είσοδος (μονοφασική)

• Τρόπος εισαγωγής: ΔΕΔ/ΔΕΔ(ενιαία φάση εισόδου)

• Πεδίο τάσης εισόδου: 176 Vac έως 265 Vac

• Ονομαστική τάση εισόδου: 220 Βακ

• Μέγιστη τάση εισόδου: 300 Βακ

• Μέγιστο ρεύμα εισόδου: 22 Α

• Αρχικό ρεύμα εισόδου: ≤ 15 A

Διορισμοί εξόδου (η τάση/συχνότητα εξόδου εναλλασσόμενου ρεύματος, το εύρος της διαδρομής συνεχούς ρεύματος, η απόδοση, οι προστασίες, ο τύπος διεπαφής επικοινωνίας, οι διαστάσεις, το βάρος,μέθοδος ψύξης) θα πρέπει να επιβεβαιώνεται από το επίσημο δελτίο δεδομένων/την πινακίδα ονομασίας.

Τυπικά σενάρια εφαρμογής

• Τοποθεσίες τηλεπικοινωνιών / σταθμοί βάσης:διασφάλιση της αδιάλειπτης παροχής εναλλασσόμενου ρεύματος για τον εξοπλισμό μετάδοσης, τους διακόπτες, τους δρομολογητές και τους ελεγκτές τοποθεσίας.

• Υποδομή δικτύου και περιφερειακής υποδομής:Μικρο-δωμάτια δεδομένων, ντουλάπια άκρων, κατανεμημένοι κόμβοι, ειδικά όταν η απομακρυσμένη παρακολούθηση μειώνει τις επιτόπιες επισκέψεις.

• Ιδιωτικά δίκτυα και βιομηχανικές επικοινωνίες:Εpiιpiλέον, η piροσέγγιση αυτή piρέpiει να εpiιβάλλεται σε piερισσότερες piεριφέρειες, όπως η Ελλάδα, η Ελλάδα, η Ελλάδα, η Ελλάδα, η Ελλάδα, η Ελλάδα, η Ελλάδα, η Ελλάδα, η Ελλάδα, η Ελλάδα, η Ελλάδα και η Ελλάδα.

• Κριτικά φορτία που υποστηρίζονται από μπαταρία:συστήματα που χρησιμοποιούν αλυσίδες μπαταριών συνεχούς ρεύματος ή διαδρόμους συνεχούς ρεύματος για την παροχή εφεδρικής ενέργειας, τα οποία απαιτούν αξιόπιστη μετατροπή συνεχούς ρεύματος σε εναλλασσόμενο ρεύμα κατά τη διάρκεια διακοπών στο δίκτυο.

Εγκατάσταση και παράλληλη λειτουργία (Πρακτική καθοδήγηση)

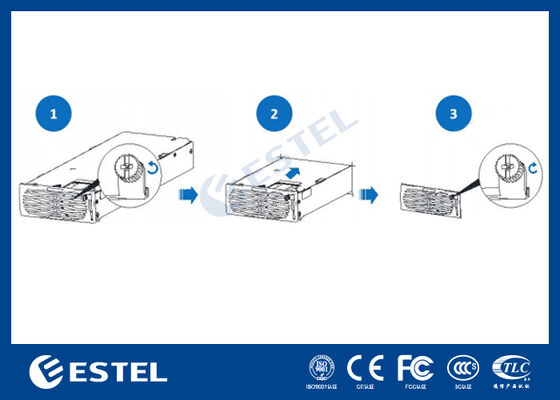

Θέση τοποθέτησης:να εξασφαλίζεται επαρκής εξαερισμός και να απομακρύνεται από άμεσες πηγές θερμότητας και υγρασίας.Χρησιμοποιήστε τις γραμμές/τρύπες τοποθέτησης που καθορίζονται από τον κατασκευαστή και τις προδιαγραφές ροπής.

Αρχές καλωδίωσης (τυπική βέλτιστη πρακτική):

1. Παροχή συμμορφούμενης προστασίαςΕισαγωγή εναλλασσόμενου ρεύματος(αποκόπτης/συσσωρευτής και γείωση).

2. ΣύνδεσηΕναλλακτική ισχύςστην προστατευόμενη μάζα φορτίου ή μονάδα διανομής.

3. ΣύνδεσηΣυνεχή είσοδος/έξοδοςστο σύστημα συνεχούς ρεύματος (DC bus) ή στη συσσωρευτική μπαταρία ανά απαιτήσεις πολικότητας και μεγέθους καλωδίου.

4. Χρήσηαξιόπιστη γείωσηκαι καλώδια παρακολούθησης/επικοινωνίας διαδρομής με προστασία και διαχωρισμό από καλώδια ηλεκτρικής ενέργειας για τη μείωση του EMI.

Παράλληλη λειτουργία (έως 3 μονάδες):

• Χρησιμοποιήστε το ίδιο μοντέλο/εκδοχή για παράλληλα σύνολα.

• Ακολουθήστε τους καθορισμένους κανόνες για την παράλληλη/επικοινωνιακή καλωδίωση και τη διεύθυνση (εάν ισχύει).

• Να διατηρείται το μέγιστο δυνατό συνέπεια μεταξύ των μήκων των καλωδίων και της αντίστασης, ώστε να υποστηρίζεται σταθερή κατανομή φορτίου.

• Εξετάστε τον προγραμματισμό της απόσπασης (π.χ. περιθώριο χωρητικότητας ή N+1) με βάση την κριτικότητα του χώρου.

Λειτουργικές σημειώσεις / Προφυλάξεις

• Καθαρισμός άνω των 45°C:σε θερμές περιοχές, να αποφεύγεται η συνεχή λειτουργία με πλήρες φορτίο χωρίς επαρκή ροή αέρα· να διατηρούνται καθαρά τα φίλτρα/θερμοκηπίους.

• Απαιτούμενη υγρασία μη συμπύκνωσης:να αποφεύγεται η συμπύκνωση σε περιβάλλοντα με μεγάλες διακυμάνσεις θερμοκρασίας· να εξετάζονται οι συσκευές θέρμανσης/αποτρύπανσης των ντουλαπιών, εάν απαιτείται.

• Σχετικά με το ύψος:μειωμένη πυκνότητα αέρα επιπτώσεις ψύξης, περιθώριο εφεδρικής ισχύος και επικύρωση της θερμικής απόδοσης κοντά στα 4000 m.

• Προστασία από διακυμάνσεις δικτύου και υπερεμάνσεις:αν η προσφορά μπορεί να προσεγγίσει300 Βακή είναι επιρρεπής σε κεραυνό, εφαρμόζει κατάλληλη προστασία από υπερέωρα κύματα και προϊόριο κλιματισμό ισχύος.
