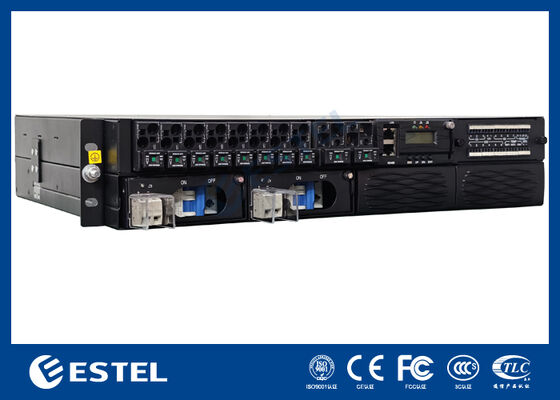

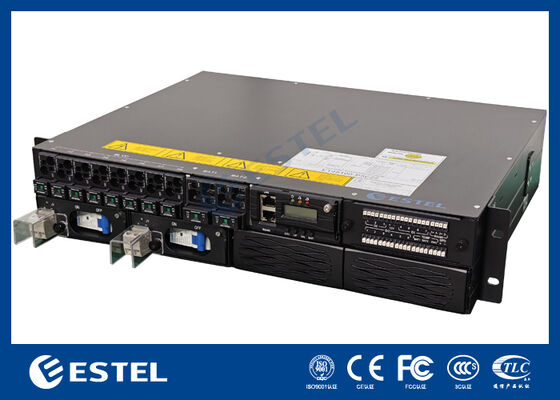

Μονάδα ηλεκτρικής ενέργειας συνεχούς ρεύματος Slim Rack Mount για ντουλάπια τηλεπικοινωνιών και δωμάτια δικτύου με κλειστό μεταλλικό περίβλημα
Λεπτομέρειες προϊόντων
Μονάδα ισχύος συνεχούς ρεύματος με λεπτή στερέωση
,τροφοδοσία ηλεκτρικής ενέργειας για καμπίνα τηλεπικοινωνιών
,μονάδα ισχύος αίθουσας δικτύου
Μονάδα ισχύος DC με λεπτή βάση για ντουλάπια τηλεπικοινωνιών και δωμάτια εξοπλισμού δικτύου με κλειστό μεταλλικό περίβλημα
Περιγραφή προϊόντος της μονάδας ισχύος DC
Το Slim Rack Mount DC Power Unit έχει σχεδιαστεί ειδικά για ερμάρια τηλεπικοινωνιών, δωμάτια εξοπλισμού δικτύου και υποδομές επικοινωνίας όπου η συμπαγής εγκατάσταση, η μηχανική προστασία και η αξιόπιστη απαγωγή θερμότητας είναι απαραίτητες. Η μονάδα στεγάζεται σε μεταλλικό σασί χαμηλού προφίλ και είναι εξοπλισμένη με πλαϊνά στηρίγματα για να διασφαλίζεται η ασφαλής εγκατάσταση σε ράφια 19 ιντσών.
Κλειδί Χαρακτηριστικά της μονάδας ισχύος DC
Σχεδιασμός λεπτής βάσης: Το ύψος 1U εξασφαλίζει αποτελεσματική χρήση του χώρου ραφιών.
-
Ενισχυμένο μεταλλικό περίβλημα: Το ανθεκτικό μεταλλικό περίβλημα προστατεύει τα εσωτερικά εξαρτήματα και την καλωδίωση από φυσική ζημιά.
-
Αποτελεσματικός οπίσθιος αερισμός: Το πίσω δικτυωτό πλαίσιο κηρήθρας επιτρέπει τη βέλτιστη ροή αέρα για απαγωγή θερμότητας και βελτιωμένη ψύξη.
-

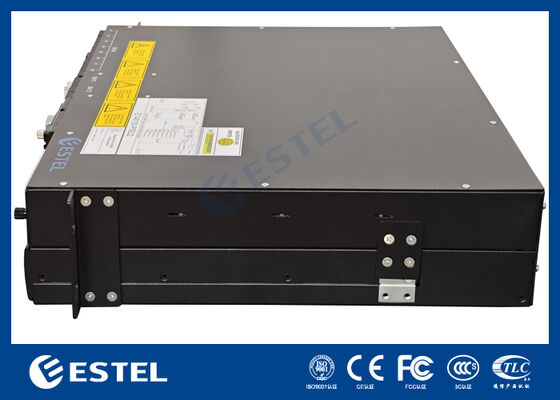

Πλαϊνοί βραχίονες τοποθέτησης: Ασφαλής εγκατάσταση σε τυπικά ράφια 19 ιντσών.
-
Βιδωμένο κάλυμμα: Σταθερό συγκρότημα, με εύκολη πρόσβαση για συντήρηση.
-
Προσαρμόσιμη δομή: Προσαρμόσιμη σε διαφορετικές απαιτήσεις έργου.
-
Οργανωμένη εσωτερική διάταξη: Καθαρή δρομολόγηση καλωδίων για ασφαλή και αποτελεσματική καλωδίωση.
Τεχνικές προδιαγραφές Μονάδας ισχύος DC
|
Είδος |
Προσδιορισμός |
|
Τύπος προϊόντος |
Μονάδα ισχύος DC με λεπτή βάση |
|
Τύπος περιβλήματος |
Μεταλλικό σασί χαμηλού προφίλ με κλειστό περίβλημα |
|
Form Factor |
1U με δυνατότητα τοποθέτησης σε σχάρα |
|
Διαστάσεις |
482,0 mm (Π) x 250,6 mm (Β) x 44,45 mm (Υ) |
|
Βάρος |
3,5 κιλά |
|
Είσοδος AC |
220VAC μονοφασικο |
|
Τάση εξόδου DC |
-48 V DC |
|
Ονομαστική ισχύς εξόδου |
Έως 1,5 kW |
|
Προστασία MCB |
Πολλαπλά MCB για προστασία από υπερφόρτωση και προστασία από βραχυκύκλωμα |
|
Ενότητες SPD |
Συσκευές προστασίας από υπερτάσεις (SPD) για προστασία από ηλεκτρικές υπερτάσεις |
|
Βάσεις στήριξης |
Πλαϊνά στηρίγματα στήριξης για ασφαλή τοποθέτηση σε ράφι |
|
Στερέωση καλύμματος |
Το επάνω κάλυμμα ασφαλίζεται με πολλές βίδες για σταθερή συναρμολόγηση |
|
Εσωτερική διάταξη |
Οργανωμένη δρομολόγηση καλωδίων για καθαρή και ασφαλή καλωδίωση |
|
Θερμοκρασία λειτουργίας |
-20°C έως +70°C |
|
Θερμοκρασία αποθήκευσης |
-40°C έως +85°C |
|
Υγρασία |
5% έως 95% χωρίς συμπύκνωση |
|
Διεπαφή επικοινωνίας |
Προαιρετικό SNMP, RS485, LAN για απομακρυσμένη παρακολούθηση |
Οδηγίες λειτουργίας τουτης μονάδας ισχύος DC
-
Εγκατάσταση:
Τοποθετήστε με ασφάλεια τη μονάδα ισχύος DC Slim Rack-Mount σε μια σχάρα 19 ιντσών χρησιμοποιώντας τους παρεχόμενους πλευρικούς βραχίονες στήριξης.
Βεβαιωθείτε ότι υπάρχει επαρκές διάκενο γύρω από το πίσω πλαίσιο εξαερισμού ώστε να επιτρέπεται η βέλτιστη ροή αέρα και η απαγωγή θερμότητας κατά τη λειτουργία.
-
Δρομολόγηση καλωδίων και συνδέσεις:
Συνδέστε το καλώδιο εισόδου AC στην πηγή τροφοδοσίας 220 VAC.
Εξασφαλίστε τη σωστή πολικότητα όταν συνδέετε την έξοδο -48V DC στον εξοπλισμό τηλεπικοινωνιών ή δικτύου.
Βεβαιωθείτε ότι όλα τα καλώδια είναι σωστά δρομολογημένα και ασφαλισμένα μέσα στη μονάδα για να αποφύγετε ζημιές.
-
Προστασία MCB και SPD:
Επιβεβαιώστε τη σωστή εγκατάσταση και τις ονομασίες των MCB για κάθε κύκλωμα τροφοδοσίας και βεβαιωθείτε ότι οι μονάδες SPD είναι στη θέση τους για προστασία από υπερτάσεις.
Ελέγξτε τα MCB μετά την εγκατάσταση για να βεβαιωθείτε ότι η προστασία υπερφόρτωσης και βραχυκυκλώματος λειτουργούν όπως αναμένεται.
-
Απομακρυσμένη παρακολούθηση:
Η μονάδα είναι εξοπλισμένη με διεπαφές επικοινωνίας όπως LAN, RS485 και SNMP για ενοποίηση με συστήματα απομακρυσμένης παρακολούθησης.
Διαμορφώστε τις ρυθμίσεις επικοινωνίας για να συνδέσετε το σύστημα με μια κεντρική πλατφόρμα παρακολούθησης για διαγνωστικά σε πραγματικό χρόνο.
-
Συντήρηση:
Ελέγχετε τακτικά τα εσωτερικά εξαρτήματα και την καλωδίωση για να βεβαιωθείτε ότι δεν υπάρχουν χαλαρές συνδέσεις.
Καθαρίζετε περιοδικά το πίσω πλαίσιο εξαερισμού και τα ανοίγματα εξαερισμού για να διατηρείτε αποτελεσματική ψύξη και να αποτρέψετε την υπερθέρμανση.
Ελέγχετε τακτικά την κατάσταση του MCB για να διασφαλίσετε τη σωστή λειτουργία και αντικαταστήστε τυχόν κατεστραμμένες μονάδες προστασίας.
-
