ET48100P5E22 Σύστημα διανομής συνεχούς ενέργειας για δίκτυα τηλεπικοινωνιών με 8 εξόδους τροφοδοσίας 2 εισόδους μπαταρίας και ολοκληρωμένη παρακολούθηση
Λεπτομέρειες προϊόντων
τηλεπικοινωνιακό σύστημα τροφοδοσίας τοποθετημένο σε ράγα
,διανομή τροφοδοσίας DC με παρακολούθηση
,τηλεπικοινωνιακό σύστημα τροφοδοσίας 8 εξόδων
ET48100P5E22 Σύστημα διανομής ισχύος DC για τηλεπικοινωνιακά δίκτυα με ράφι με 8 εξόδους τροφοδοσίας 2 εισόδους μπαταρίας και ενσωματωμένη παρακολούθηση
Περιγραφή προϊόντος του συστήματος διανομής ισχύος συνεχούς ρεύματος

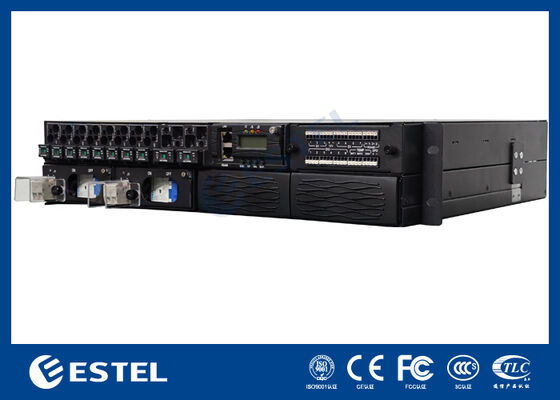

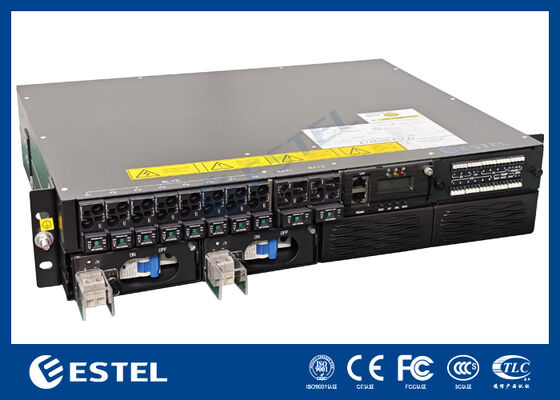

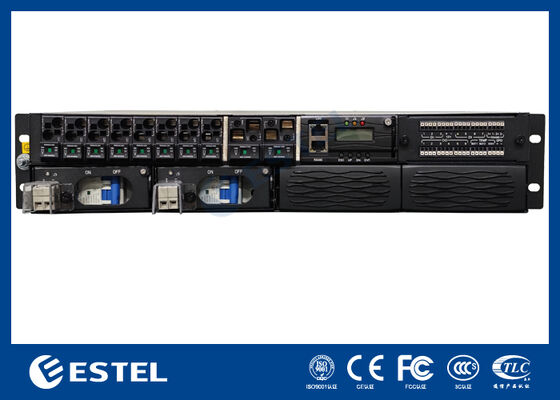

Το ET48100-P5E22 είναι ένα σύστημα διανομής ρεύματος DC τοποθετημένο σε rack, σχεδιασμένο για ερμάρια τηλεπικοινωνιών, χώρους επικοινωνίας και χώρους εξοπλισμού δικτύου που απαιτούν κεντρική διανομή DC, πρόσβαση μπαταρίας και απομακρυσμένη παρακολούθηση. Με βάση τις εικόνες του προϊόντος, το σύστημα διαθέτει ένα συμπαγές οριζόντιο πλαίσιο, διάταξη καλωδίωσης μπροστινής πρόσβασης και ενσωματωμένο ελεγκτή, καθιστώντας το κατάλληλο για εγκατάσταση ντουλαπιού όπου η αποδοτικότητα χώρου και η εξυπηρέτηση είναι σημαντικές. Ο μπροστινός πίνακας χωρίζεται σαφώς σε περιοχή εξόδου τροφοδότη, περιοχή εισόδου μπαταρίας, περιοχή ελέγχου και επικοινωνίας και περιοχή τερματικού συναγερμού / σήματος, επιτρέποντας ευκολότερη εγκατάσταση, αναγνώριση κυκλώματος και συντήρηση.
Βασικά χαρακτηριστικά του συστήματος διανομής ισχύος DC
• Το μοντέλο προσδιορίζεται στην επάνω ετικέτα: ET48100-P5E22
• Συμπαγές σασί τοποθετημένο σε rack για ενσωμάτωση ντουλαπιού τηλεπικοινωνιών
• 8 θέσεις τροφοδότη DC σημειωμένες από F1 έως F8
• 2 θύρες εισόδου μπαταρίας με σήμανση BAT1 και BAT2
• 1 θέση BLVD σημειωμένη στην μπροστινή περιοχή διανομής
• Ενσωματωμένο χειριστήριο με οθόνη LCD, LED κατάστασης και πλήκτρα λειτουργίας
• Ενσωματωμένες θύρες επικοινωνίας που περιλαμβάνουν 1 θύρα LAN και 1 θύρα RS485
• Ξεχωριστό μπλοκ ακροδεκτών σήματος για συνδέσεις DI, DO, θερμοκρασίας, μπαταρίας και περιβάλλοντος
• Σχεδιασμός μπροστινής πρόσβασης για απλοποιημένη καλωδίωση, επιθεώρηση και συντήρηση
Τεχνικές Προδιαγραφές Συστήματος Διανομής Ισχύος ΣΡ
|
Είδος |
Προσδιορισμός |
|
Μοντέλο |
ET48100-P5E22 |
|
Τύπος προϊόντος |
Σύστημα διανομής ισχύος συνεχούς ρεύματος με ράφι |
|
Τύπος εγκατάστασης |
Οριζόντια τοποθέτηση ραφιών / ντουλαπιού |
|
Δομή περιβλήματος |
Μεταλλικό σασί χαμηλού προφίλ με διάταξη μπροστινής πρόσβασης |
|
Ποσότητα εξόδου τροφοδότη |
8 τρόποι τροφοδοσίας, με την ένδειξη F1–F8 |
|
Ποσότητα εισόδου μπαταρίας |
2 είσοδοι μπαταρίας, με την ένδειξη BAT1 και BAT2 |
|
Φόρτωση ετικέτας αποσύνδεσης |
1 θέση με την ένδειξη BLVD |
|
Οθόνη ελεγκτή |
Ενσωματωμένη οθόνη LCD στον μπροστινό πίνακα |
|
Πλήκτρα ελεγκτή |
4 πλήκτρα: ESC, UP, DN, ENT |
|
LED κατάστασης ελεγκτή |
4 μπροστινές ενδείξεις ορατές πάνω από την οθόνη |
|
Θύρα Δικτύου |
1 × θύρα LAN |
|
Σειριακή Θύρα Επικοινωνίας |
1 × θύρα RS485 |
|
Τερματικό ψηφιακής εισόδου |
7 ακροδέκτες DI, με την ένδειξη DI 1–7 |
|
Τερματικό ψηφιακής εξόδου |
6 ακροδέκτες DO, με την ένδειξη DO 1–6 |
|
Σήμανση βοηθητικού σήματος |
Οι σημάνσεις τερματικών περιλαμβάνουν 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Πρόσθετο τερματικό σήματος RS485 |
Επισημαίνεται RS485+ / RS485- στο μπλοκ ακροδεκτών σήματος |
|
Μπροστινή διάταξη διανομής |
Τμήματα τροφοδότη, μπαταρίας, ελεγκτή και ακροδεκτών ενσωματωμένα σε έναν μπροστινό πίνακα |
|
Μηχανική Πρόσβαση |
Λειτουργία και σέρβις στην μπροστινή πλευρά |
|
Βάσεις στήριξης |
Αυτιά ραφιών που παρέχονται και στις δύο πλευρές του πλαισίου |
|
Εφαρμογή |
Καταψύκτες τηλεπικοινωνιών, δωμάτια επικοινωνίας, χώροι μετάδοσης, συστήματα δημιουργίας αντιγράφων ασφαλείας και διανομής DC |
Οδηγίες λειτουργίας Συστήματος Διανομής Ισχύος ΣΡ
-
Εγκαταστήστε το ET48100-P5E22 σε ένα τυπικό ράφι ή ντουλάπι χρησιμοποιώντας τα πλαϊνά στηρίγματα στήριξης.
-
Συνδέστε τα κυκλώματα τροφοδοσίας μέσω του μπροστινού τμήματος διανομής με την ένδειξη F1 έως F8 σύμφωνα με το σχέδιο του έργου.
-
Συνδέστε τις στοιχειοσειρές της μπαταρίας μέσω των θέσεων BAT1 και BAT2 και επαληθεύστε τη σωστή πολικότητα πριν θέσετε σε λειτουργία.
-
Χρησιμοποιήστε τη διεπαφή LAN ή RS485 για να συνδέσετε το σύστημα σε μια πλατφόρμα παρακολούθησης για επίβλεψη κατάστασης και αναφορά συναγερμού.
-
Συνδέστε εξωτερικά σήματα μέσω του μπλοκ ακροδεκτών σύμφωνα με τις σημάνσεις για DI, DO, TEMP, BAT και ENV.
-
