ET48300 Telecom Grade Solar Programmable Hybrid Rectifier Power with AI DI DO
Λεπτομέρειες προϊόντων
Τηλεπικοινωνιακός ηλιακός υβριδικός ανορθωτής
,Προγραμματιζόμενο τηλεπικοινωνιακό σύστημα τροφοδοσίας
,Τροφοδοτικό AI DI DO
ET48300 Ηλιακή υβριδική μονάδα διανομής ισχύος για επανορθωτές τηλεπικοινωνιών με AI DI DO
Επισκόπηση του προϊόντοςτου ΕΤ48300 Μονάδα διανομής ισχύος υβριδικού διορθωτή

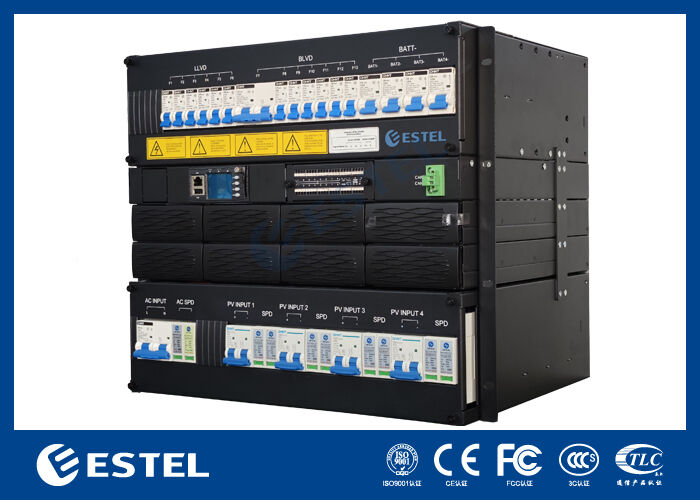

Η μονάδα διανομής ισχύος του υβριδικού επανορθωτή ET48300 είναι υποκατάστημα 19 ιντσών για υβριδικό σύστημα ισχύος που παράγεται από την ESTEL,με συμπαγές σχεδιασμό ύψους 9U για κρίσιμες εφαρμογές μετάδοσης ινών και μικροκυμάτωνΗ μέγιστη ισχύς του συστήματος είναι 300A, με διακόπτες για είσοδο AC, είσοδο PV, μπαταρίες και φορτία.Τα καλώδια είναι πρόσβαση μπροστά με διακόπτες κύκλου και τερματικά σύνδεσης.
Βασικές προδιαγραφές Μονάδα διανομής ισχύος υβριδικού διορθωτή
-
Τύπος:Υβριδικός διορθωτής (πλήρης είσοδος εναλλασσόμενου και συνεχούς ρεύματος)
-
Εισαγωγή εναλλασσόμενου ρεύματος220VAC μονοφασική
-
Συνεχή είσοδος:120VDC έως 425VDC (ευρύ φάσμα για την ενσωμάτωση ηλιακής φωτοβολταϊκής ενέργειας)
-
Δυνατότητα εξόδου (μέγιστη):Δύναμη διορθωτή 12kW + Δύναμη φωτοβολταϊκής ενέργειας 12kW ((N+1 εφεδρικότητα)
-
Μονούλες διορθωτή:4 x 3kW
-
Φωτοβολταϊκές μονάδες:4 x 3kW
Παρακολούθηση και επικοινωνίατου Μονάδα διανομής ισχύος υβριδικού διορθωτή
-
Διασύνδεση σήματος:ΑΙ (αναλογικές εισροές), DI (ψηφιακές εισροές), DO (ψηφιακές εξόδους)
-
Πρωτόκολλα επικοινωνίας:RS485 και SNMP
-
Διοίκηση:Απομακρυσμένη παρακολούθηση, ειδοποίηση συναγερμού και έλεγχος συστήματος μέσω NMS ή BMS
Κύρια πλεονεκτήματατου Μονάδα διανομής ισχύος υβριδικού διορθωτή
-
Δύο πηγές ενέργειας:Δέχεται είσοδο 220VAC στο δίκτυο ή 120-425VDC ηλιακή ενέργεια για μέγιστη ευελιξία
-
Επαναχρηματοδότηση N+1:Μια επιπλέον μονάδα εξασφαλίζει αδιάλειπτη λειτουργία κατά την αποτυχία της μονάδας
-
Υψηλή κλιμακωτότητα:Η σχεδίαση 4+4 μονάδων υποστηρίζει συνολική ισχύ έως 12kw+12kw
-
Ευρύ φάσμα εισόδου συνεχούς ρεύματος:120-425VDC επιτρέπει την άμεση σύνδεση με ηλιακές συστοιχίες χωρίς πρόσθετους μετατροπείς
-
Απομακρυσμένη διαχείρισηΠρωτόκολλα RS485 και SNMP για απρόσκοπτη ενσωμάτωση στην υπάρχουσα υποδομή δικτύου
Σενάρια εφαρμογήςτου Μονάδα διανομής ισχύος υβριδικού διορθωτή
-
Σταθμοί βάσης τηλεπικοινωνιών 5G με ηλιακή υποστήριξη
-
Συστήματα ηλιακής ενέργειας εκτός δικτύου και υβριδικά
-
Απομακρυσμένα χωρικά καταφύγια επικοινωνίας
-
Βιομηχανικά συστήματα υποστήριξης συνεχούς τροφοδοσίας
-
Ενσωμάτωση της αποθήκευσης ενέργειας από ανανεώσιμες πηγές
ΒασικόΠροδιαγραφές τουΜονάδα διανομής ισχύος υβριδικού διορθωτή

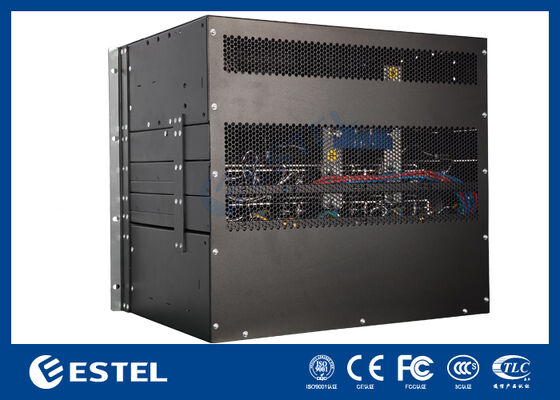

| Διάσταση | 482.5mm(W) *350mm(D) *8U(H) |
| Βάρος | ≤ 30kg (χωρίς ευθυγραμμιστές) |
| Ψύξη | Φυσική ψύξη |
| Εγκατάσταση | Εγκαταστάθηκε σε ράφι 19 ιντσών |
| Διατήρηση | Υποστηρίζεται η εμπρόσθια συντήρηση, η αλλαγή της κατηγορίας του μοντέλου |
| Κατηγορία IP | IP20 |
Κατανομή ισχύοςτουΜονάδα διανομής ισχύος υβριδικού διορθωτή
|
Διανομή εναλλακτικού ρεύματος |
Εισερχόμενη πτητικότητα | μονοφασικό 220VAC |
| Διακόπτης εισόδου | Διακόπτης κυκλώματος 1*125A 2P | |
| Συχνότητα εισόδου | 45~65Hz, ονομαστική τιμή: 50Hz/60Hz | |
| ΕΕΠ | 20/40KA, 8/20us κατηγορία C | |
|
Διανομή συνεχούς τάσης
|
Τεχνική ένταση | 120VDC έως 425VDC |

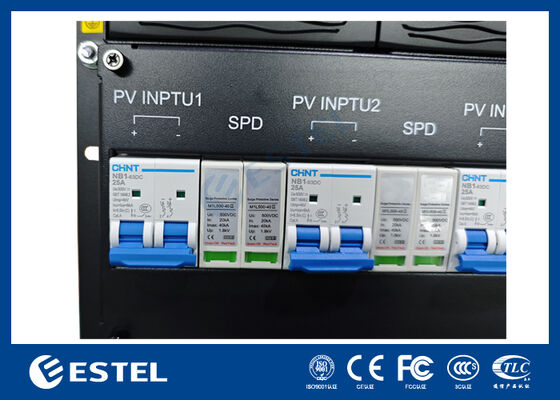

| Διακόπτης εισόδου | Διακόπτης κυκλώματος 4*25A 2P | |
| ΕΕΠ | 20/40KA, 8/20us, κατηγορία C | |
| Τεχνική ένταση | -43~-58VDC, ονομαστική τιμή: -53.5VDC | |
|
Δυνατότητα παραγωγής |
12kw ισχύς ευθυγραμμιστή + 12kw ισχύς φωτοβολταϊκής ενέργειας· Επαναλήψεις N+1 Φωτοβολταϊκή μονάδα: 4*3000w Δοκιμαστική συσκευή: 4*3000w |
|
| Διακόπτης μπαταρίας | Διακόπτης κυκλώματος 2*125A 1P | |
| Διακόπτης φόρτωσης | ΔΕΔ: 1*63A/1P+3*20A/1P+6*10A/1P |
Μονάδα διορθωτήτουΜονάδα διανομής ισχύος υβριδικού διορθωτή
| Τεχνική ένταση | 85VAC·300VAC, με ονομαστική ισχύ 220VAC |
| Αποτελεσματικότητα | > 96% |
| Κατηγορία ισχύος | 3000W ((176~300VAC) |
| Θερμοκρασία λειτουργίας | -40°C~+75°C ((50°C @ πλήρης ισχύς) |
| Διάσταση | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U ύψος) |
| Βάρος | ≤2kg |
| Τρόπος ψύξης | Εξαναγκαστική ψύξη |
| Συντελεστής ισχύος | ≥0.99 |
| ΤHD | ≤ 5% |
| Δράση συνεχούς ρεύματος | ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη ισχύς 55A |
PVΜονάδατουΜονάδα διανομής ισχύος υβριδικού διορθωτή
| Τεχνική ένταση | 120 έως 425VDC.κατηγορία 340VDC |
| Αποτελεσματικότητα | > 96% |
| Κατηγορία ισχύος | 3000W((200 έως 425VDC) |
| Θερμοκρασία λειτουργίας | -40°C~+75°C ((50°C @ πλήρης ισχύς) |
| Διάσταση | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U ύψος) |
| Βάρος | ≤2kg |
| Τρόπος ψύξης | Εξαναγκαστική ψύξη |
| Συντελεστής ισχύος | ≥0.99 |
| ΤHD | ≤ 5% |
| Δράση συνεχούς ρεύματος | ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη ισχύς 55A |

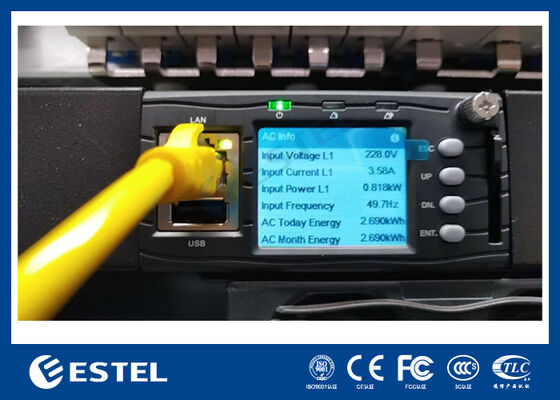

Ελεγκτής μονάδας διανομής ισχύος υβριδικού διορθωτή
| Ελεγκτής | Μοντέλο: MC2900 |
| Εισαγωγή σήματος | 3 ΑΙ (περιοχή θερμοκρασίας), 8 DI |
| Έξοδος συναγερμού | 8 DO |
| Επικοινωνία | RS485/SNMP |
| Τρόπος εμφάνισης | Εικόνα LCD |
Περιβάλλον μονάδας διανομής ισχύος υβριδικού διορθωτή
| Λειτουργία θερμοκρασία |
-40°C ~ +65°C (πλήρης ισχύς κάτω των 50°C) |
| Θέρμανση αποθήκευσης | -40°C~+70°C |
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) |
|
Υψόμετρο |
0~3000m ((Αν το υψόμετρο είναι εντός του εύρους 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m.) |
-
