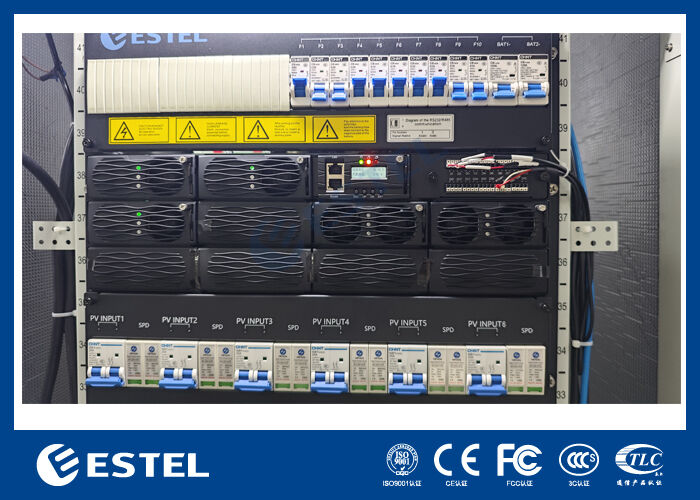

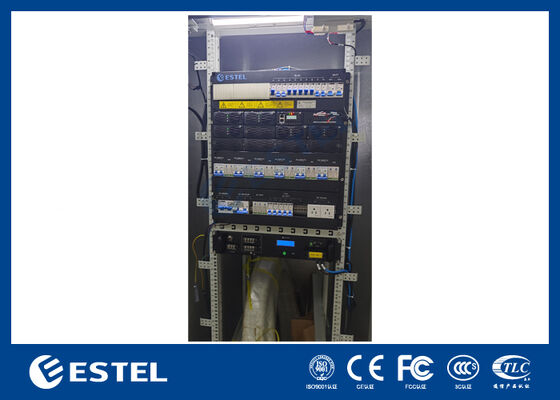

96% υψηλής απόδοσης 12U 16kw Υβριδικό σύστημα διορθωτή ισχύος RS485 Επικοινωνία
Λεπτομέρειες προϊόντων
30kw υβριδικός διορθωτής ισχύος
,Συστήματα τηλεπικοινωνιών 12U
,Διορθωτής επικοινωνίας RS485
96% υψηλής απόδοσης 12U υβριδικό σύστημα διορθωτή ισχύος RS485 επικοινωνία
Η έξυπνη μονάδα διανομής ηλεκτρικής ενέργειας τηλεπικοινωνιών ενσωματώνει τη διαχείριση ισχύος εναλλασσόμενου και συνεχούς ρεύματος σε ένα συμπαγές, αξιόπιστο σχέδιο, ιδανικό για τηλεπικοινωνίες, βιομηχανικούς ελέγχους και ανανεώσιμες πηγές ενέργειας.
Η διανομή τουΣύστημα διόρθωσης υβριδικής ισχύος 12U 16kw
Η είσοδος εναλλασσόμενου ρεύματος δέχεται μονοφασική 220VAC σε 45 ̇65Hz (καθορισμένη 50Hz/60Hz).Οι εξόδοι παρέχουν 110VAC μέσω κυκλωμάτων 2 x 63A 1P και 3 x 32A 1PΈνα ενσωματωμένο SPD παρέχει προστασία 20/40kA (8/20μs).
Διανομή συνεχούς τάσηςτουΣύστημα διόρθωσης υβριδικής ισχύος 12U 16kw
Η πλευρά συνεχούς ρεύματος υποστηρίζει ένα ευρύ εύρος τάσης εισόδου από 120VDC έως 425VDC, που διαχειρίζεται από διακόπτες 2P 6 x 25A. Η τάση εξόδου είναι ρυθμιζόμενη από -43VDC έως -58VDC, με ονομαστική ονομαστική τιμή -53.5VDC.Η συνολική ισχύς παραγωγής φτάνει τα 34kW με N+1 εφεδρικότητα, συνδυάζοντας 6 x 3kW φωτοβολταϊκές μονάδες (18kW) και 4 x 4kW μονάδες ευθυγραμμισμού (16kW). Ένας ειδικός διακόπτης μπαταρίας (2 x 125A 1P) εξασφαλίζει την ασφαλή ενσωμάτωση της μπαταρίας.3 x 20A 1PΗ πλευρά του συνεχούς ρεύματος διαθέτει επίσης SPD 20/40kA, 8/20μs.
Χαρακτηριστικάτου συστήματος 12U 16kw υβριδικού διορθωτή ισχύος
-
Υψηλή αξιοπιστία:Δύο διακόπτες εναλλασσόμενου ρεύματος με εφεδρική λειτουργία + N+1 εφεδρικότητα
-
Ευρεία συμβατότητα:45~65Hz συχνότητα εναλλασσόμενου ρεύματος & εύρος εισόδου 120~425VDC
-
Συνολική προστασία:Προστασία από υπερτάσεις 20/40kA και στις δύο πλευρές
-
Ευέλικτη έξοδος:Πολλαπλά διακόπτες φορτίου για διάφορους εξοπλισμούς
-
Συμπλήρωση χωρίς προβλήματα:Υποστηρίζει φωτοβολταϊκές μονάδες, μοντέλα ευθυγραμμιστή και εφεδρικό σύστημα μπαταρίας
Σενάρια εφαρμογήςτου συστήματος 12U 16kw υβριδικού διορθωτή ισχύος
-
Σταθμοί βάσης τηλεπικοινωνιών 5G:Αξιόπιστη συνεχής τροφοδοσία με εφεδρική μπαταρία
-
Ηλιακά συστήματα εκτός δικτύου:Ευρύ φάσμα εισόδου συνεχούς ρεύματος για ενσωμάτωση φωτοβολταϊκών
-
Εργατικά ντουλάπια ελέγχου:Σταθερές εξόδους 110VAC και -53,5VDC
-
Βοηθητική ισχύς κέντρου δεδομένων:Η περιττή αρχιτεκτονική εξασφαλίζει την λειτουργία
-
Σταθμοί τηλεπαρακολούθησης:Προστασία από υπερτάσεις σε σκληρά περιβάλλοντα
-
Κουβέρτες τηλεπικοινωνιών και εξωτερικά ντουλάπια:Συγκεντρωμένο, ανθεκτικό και δοκιμασμένο
Βασική προδιαγραφή 12U16 kWΣύστημα διόρθωσης υβριδικής ισχύος
| Διάσταση | 482.5mm(W) *350mm(D) *12U(H) |
| Βάρος | ≤ 50 kg (χωρίς ευθυγραμμιστές) |
| Τρόπος ψύξης | Φυσική ψύξη |
| Τρόπος εγκατάστασης | Εγκαταστάθηκε σε ράφι 19 ιντσών |
| Διατήρηση | Υποστηρίζεται η εμπρόσθια συντήρηση, η αλλαγή της κατηγορίας του μοντέλου |
| Κατηγορία προστασίας | IP20 |
Κατανομή ισχύος 12UΣύστημα διόρθωσης υβριδικής ισχύος 16kw
|
|
Εισερχόμενη πτητικότητα | μονοφασικό 220VAC |
| Διακόπτης εισόδου | 2*125A 2P ((ένα για υποστήριξη) | |
| Συχνότητα εισόδου | 45~65Hz, ονομαστική τιμή: 50Hz/60Hz | |
| Αποδόσεις | 110VAC, 2*63A 1P, 3*32A 1P | |
| ΕΕΠ | 20/40KA, 8/20us | |
|
|
Τεχνική ένταση | 120VDC έως 425VDC |
| Διακόπτης εισόδου | 6*25A 2P | |
| ΕΕΠ | 20/40KA, 8/20us | |
| Τεχνική ένταση | -43~-58VDC, ονομαστική τιμή: -53.5VDC | |
|
|
16kw+18kw ((N+1 υπερβολικό) |
|
| Διακόπτης μπαταρίας | Διακόπτης κυκλώματος 2*125A 1P | |
| Διακόπτης φόρτωσης | ΔΕΔ: 1*63A/1P+3*20A/1P+6*10A/1P |
Μονάδα διορθωτήαπό 12UΣύστημα διόρθωσης υβριδικής ισχύος 16kw
| Τεχνική ένταση | 85VAC·300VAC, με ονομαστική ισχύ 220VAC |
| Αποτελεσματικότητα | > 96% |
| Κατηγορία ισχύος | 4000W ((176~300VAC) |
| Θερμοκρασία λειτουργίας | -40°C~+75°C ((50°C @ πλήρης ισχύς) |
| Διάσταση | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U ύψος) |
| Βάρος | ≤2kg |
| Τρόπος ψύξης | Εξαναγκαστική ψύξη |
| Συντελεστής ισχύος | ≥0.99 |
| ΤHD | ≤ 5% |
| Δράση συνεχούς ρεύματος | ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη ισχύς 55A |
Φωτοβολταϊκή μονάδααπό 12UΣύστημα διόρθωσης υβριδικής ισχύος 16kw
| Τεχνική ένταση | 120 έως 425VDC.κατηγορία 340VDC |
| Αποτελεσματικότητα | > 96% |
| Κατηγορία ισχύος | 3000W((200 έως 425VDC) |
| Θερμοκρασία λειτουργίας | -40°C~+75°C ((50°C @ πλήρης ισχύς) |
| Διάσταση | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U ύψος) |
| Βάρος | ≤2kg |
| Τρόπος ψύξης | Εξαναγκαστική ψύξη |
| Συντελεστής ισχύος | ≥0.99 |
| ΤHD | ≤ 5% |
| Δράση συνεχούς ρεύματος | ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη ισχύς 55A |
Ελεγκτήςαπό 12UΣύστημα διόρθωσης υβριδικής ισχύος 16kw
| Ελεγκτής | Μοντέλο: MC2900 |
| Εισαγωγή σήματος | 2 AI, 6 DI |
| Έξοδος συναγερμού | 6 DO |
| Επικοινωνία |
RS485: Υποστηρίζεται |
| Τρόπος εμφάνισης | Εικόνα LCD |
Περιβάλλοναπό 12UΣύστημα διόρθωσης υβριδικής ισχύος 16kw
| Λειτουργία θερμοκρασία |
-40°C ~ +65°C (πλήρης ισχύς κάτω των 50°C) |
| Θέρμανση αποθήκευσης | -40°C~+70°C |
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) |
|
|
0~3000m ((Αν το υψόμετρο είναι εντός του εύρους 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m.) |
-
