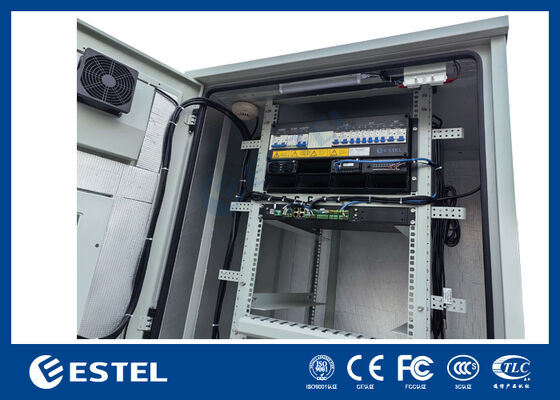

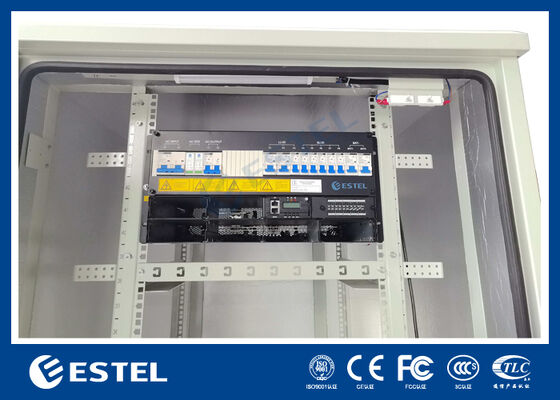

Αναβαθμιζόμενο 18kw τηλεπικοινωνιακό μοντελοποιημένο σύστημα διορθωτή με διανομή ισχύος εναλλασσόμενης και συνεχούς
Βασικές Ιδιότητες
Τόπος καταγωγής:
Shenzhen, Κίνα (ηπειρωτική χώρα)
Επωνυμία:
ESTEL
Πιστοποίηση:
ISO9001, CE, 3C, FCC
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1
Τιμή:
987-2327 usd
Όροι πληρωμής:
L/C, D/A, D/P, T/T, Western Union
Δυνατότητα Προμήθειας:
2.500 σύνολα το μήνα
Σύνοψη του προϊόντος
Αναβαθμιζόμενος αρθρωτός ανορθωτής Telecom με N + 1 πλεονασμός για τηλεπικοινωνίες Επισκόπηση προϊόντοςτου 18 kw Modular ΑνορθωτήςΣύστημα Το αναβαθμίσιμο σύστημα ανορθωτή 18 kW έχει αναπτυχθεί για αξιοπιστία σε επίπεδο φορέα και παροχή ισχύος υψηλής πυκνότητας και για παροχή σταθερής διανομής ισχύος ...
Λεπτομέρειες προϊόντων
Επισημαίνω:
Modular telecommunications rectifier system
,Διορθωτής διανομής ισχύος συνεχούς εναλλασσόμενης
,αναβαθμιζόμενο σύστημα τηλεπικοινωνιών
Rectifier Size:
482,5mm(Π)*350mm(Β)*222,5mm(Υ)
Input:
Μονόφασμα 220VAC
Installation Mode:
Εγκατεστημένο σε ράφι 19 ιντσών
Output Capacity:
Μέγιστο: 18kw (6*3kw, N+1 πλεονασμός)
N+1 Redundancy:
Υποστηρίζεται
Upgradable:
Υποστηρίζεται
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
Περιγραφή του προϊόντος
Αναβαθμιζόμενος αρθρωτός ανορθωτής Telecom με N + 1 πλεονασμός για τηλεπικοινωνίες
Επισκόπηση προϊόντοςτου 18 kw Modular ΑνορθωτήςΣύστημα
Το αναβαθμίσιμο σύστημα ανορθωτή 18 kW έχει αναπτυχθεί για αξιοπιστία σε επίπεδο φορέα και παροχή ισχύος υψηλής πυκνότητας και για παροχή σταθερής διανομής ισχύος AC και DC για κεντρικά γραφεία τηλεπικοινωνιών, μεσαία έως μεγάλα κέντρα δεδομένων και μια σειρά από σκληρά περιβάλλοντα. Το σύστημα δέχεται μονοφασική είσοδο 220V AC και παρέχει μια αυστηρά ρυθμιζόμενη έξοδο DC ρυθμιζόμενη μεταξύ –43V και –58V, τυπικά ρυθμισμένη στα –53,5V.

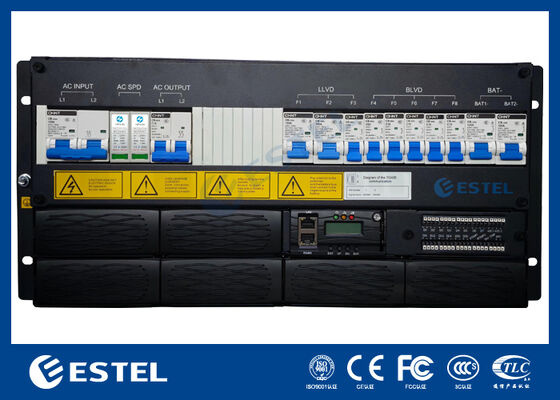

Η ενσωματωμένη διανομή DC περιλαμβάνει τόσο την αποσύνδεση φορτίου χαμηλής τάσης (LLVD) όσο και την αποσύνδεση χαμηλής τάσης μπαταρίας (BLVD), επιτρέποντας προτεραιότητα στην απόρριψη φορτίου για την προστασία των κρίσιμων αποθεμάτων μπαταρίας κατά τη διάρκεια διακοπών ρεύματος. Ένας προηγμένος ελεγκτής συστήματος παρέχει ολοκληρωμένη παρακολούθηση και προγραμματιζόμενη λογική μέσω αναλογικών εισόδων (AI), ψηφιακών εισόδων (DI) και ψηφιακών εξόδων (DO). Η απομακρυσμένη διαχείριση υποστηρίζεται μέσω διεπαφών RS485 και SNMP, δίνοντας στους χειριστές πλήρη ορατότητα σε συναγερμούς, μετρήσεις απόδοσης και κατάσταση ανορθωτή. Η οθόνη LCD του μπροστινού πίνακα επιτρέπει επίσης βολική επιτόπια διαμόρφωση και διαγνωστικά.
Τμήμα διανομής AC
-
Εισαγωγή:Μονοφασικο 220VAC
-
Διακόπτης εισόδου:1 x 125A 2P
-
Συχνότητα εισόδου:45~65Hz (ονομαστική 50Hz/60Hz)
-
Παραγωγή:220VAC, 16A
-
SPD:20/40kA, 8/20µs
Τμήμα διανομής DCΤάση εξόδου:-43~-58VDC (ονομαστική τιμή -53,5VDC)
-
Χωρητικότητα εξόδου:Μέγιστη ισχύς 18 kW (6 x 3 kW μονάδες, N+1 πλεονασμός)
-
Διακόπτης μπαταρίας:2 x 125A 1P
-
Διακόπτες φορτίου:
-
LLVD: 2 x 100A/1P + 1 x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
ΒασικόςΠροσδιορισμός του18 kw Modular ΑνορθωτήςΣύστημα
| Διάσταση | 482,5mm(Π)*350mm(Β)*222,5mm(Υ) |
| Βάρος | ≤21 kg (χωρίς ανορθωτές) |
| Λειτουργία ψύξης | Φυσική ψύξη |
| Λειτουργία εγκατάστασης | Εγκατεστημένο σε ράφι 19 ιντσών |
| Συντήρηση | Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας |
| Βαθμός προστασίας | IP20 |
Διανομή Ισχύοςτου5UModular ΑνορθωτήςΣύστημα
|
Διανομή AC |
Εισαγωγή | μονοφασικο 220VAC |
| Διακόπτης εισόδου | 1*125A 2P | |
| Συχνότητα εισόδου | 45~65Hz, ονομαστική τιμή: 50Hz/60Hz | |
| Παραγωγή | 220VAC 16Α | |
| SPD | 20/40ΚΑ, 8/20 η | |
|
Διανομή DC |
Τάση εξόδου | -43~-58VDC, ονομαστική τιμή: -53,5VDC |
| Χωρητικότητα εξόδου |
Μέγιστο: 18 kw (6*3kw, N+1 πλεονασμός) |
|
| Διακόπτης μπαταρίας | Διακόπτης κυκλώματος 2*125A 1P | |
| Διακόπτης φορτίου |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
Μονάδα ανορθωτήτου18 kw Modular ΑνορθωτήςΣύστημα
| Τάση εισόδου | 85VAC~300VAC, ονομαστική 220VAC |
| Αποδοτικότητα | >96% |
| Ονομαστική ισχύς | 3000W (176~300VAC) |
| Θερμοκρασία εργασίας | -40℃~+75℃ (πλήρης απόδοση κάτω από 50℃) |
| Διάσταση | 106,5mm(Π)×286mm(D)×44,5mm(Υ) |
| Βάρος | ≤2 κιλά |
| Λειτουργία ψύξης | Αναγκαστική ψύξη |
| Συντελεστής ισχύος | ≥0,99 |
| THD | ≤5% |
| Έξοδος DC | –43 ~ –58VDC, ονομαστική –53,5VDC, 55A μέγιστο |
Ελεγκτής του18 kw Modular ΑνορθωτήςΣύστημα
| Είσοδος σήματος | 3 AI (2 btemp, 1 env-temp), 7 DI |
| Έξοδος συναγερμού | 6 ΚΑΝΤΕ |
| Διεπαφή επικοινωνίας | RS485/SNMP |
| Λειτουργία εμφάνισης | Οθόνη LCD |
Περιβάλλον του18 kw Modular ΑνορθωτήςΣύστημα
| Λειτουργικός θερμοκρασία |
-40℃ ~ +65℃ (πλήρης απόδοση κάτω από 50℃) |
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ |
| Υγρασία λειτουργίας | 5%~95% (χωρίς συμπύκνωση) |
|
Υψόμετρο |
0~3000m (Εάν το υψόμετρο είναι εντός της περιοχής από 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.) |
