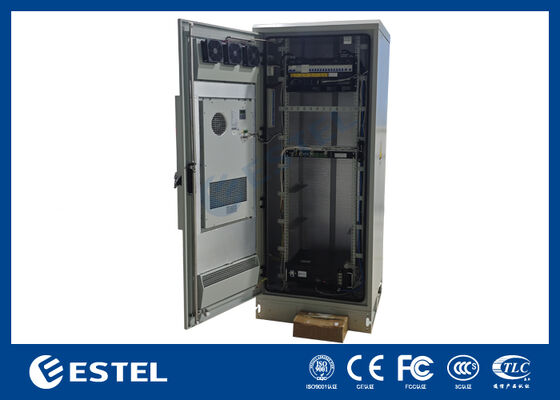

Συστήματα διόρθωσης με ένα σταθμό 18kw για τον εξοπλισμό τηλεπικοινωνιών

Στήριγμα ντουλαπιού με μία στάση 18 kwΑνορθωτήςΣύστημαγιαΤροφοδοσίαΤηλεπικοινωνίαΕξοπλισμός

Επισκόπηση προϊόντοςτου18 kwΑνορθωτήςΣύστημα

Σχεδιασμένο για αξιοπιστία σε επίπεδο φορέα και παροχή ισχύος υψηλής πυκνότητας, το σύστημα ανορθωτή 18 kW της σειράς ET εξασφαλίζει αδιάλειπτη τροφοδοσία DC για κεντρικά γραφεία τηλεπικοινωνιών, μεσαία έως μεγάλα κέντρα δεδομένων και βιομηχανικά περιβάλλοντα. Το σύστημα λειτουργεί από μονοφασικές εισόδους 220V AC και παράγει μια λεπτή ρυθμιζόμενη έξοδο DC που κυμαίνεται από –43V έως –58V, με τυπική ρύθμιση –53,5V. Παρέχοντας έως και 18 kW και επιτυγχάνοντας απόδοση μετατροπής πάνω από 96% σε όλο το τυπικό φάσμα φορτίου, μειώνει σημαντικά τόσο τη χρήση ενέργειας όσο και τις απαιτήσεις ψύξης που συνοδεύουν.

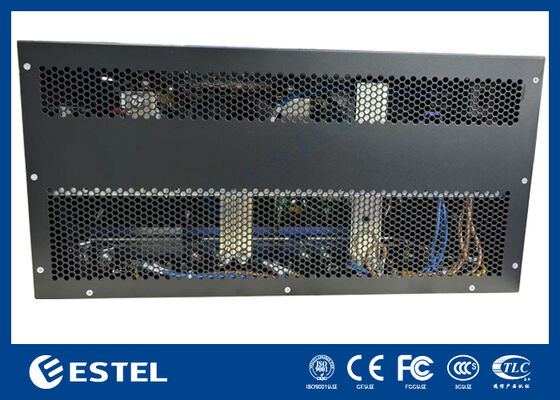

Κατασκευασμένη με γνώμονα τη συνεχή λειτουργία, η μονάδα φιλοξενεί έως και έξι μονάδες ανορθωτή 3000W με δυνατότητα εναλλαγής θερμότητας, επιτρέποντας διαμορφώσεις πλεονασμού N+1 ή υψηλότερου. Κάθε μονάδα ζυγίζει λιγότερο από 2 κιλά και χρησιμοποιεί εξαναγκασμένη ψύξη με αέρα, ενεργή διόρθωση συντελεστή ισχύος (≥0,99) και χαμηλή ολική αρμονική παραμόρφωση (THDi ≤5%) για να εξασφαλίσει ομαλή αλληλεπίδραση δικτύου και σταθερή απόδοση. Όλα τα εξαρτήματα στεγάζονται σε ένα πλαίσιο 5U, 19 ιντσών με δυνατότητα τοποθέτησης σε ράφι με βαθμολογία IP20, με δυνατότητα εναλλαγής hot-swap εμπρός πρόσβασης που απλοποιεί τη συντήρηση. Οι χάλκινοι δίαυλοι που είναι τοποθετημένοι στο πίσω μέρος παρέχουν μια διαδρομή σύνδεσης χαμηλής αντίστασης και υψηλού ρεύματος.

Χαρακτηριστικάτου18 kwΑνορθωτήςΣύστημα

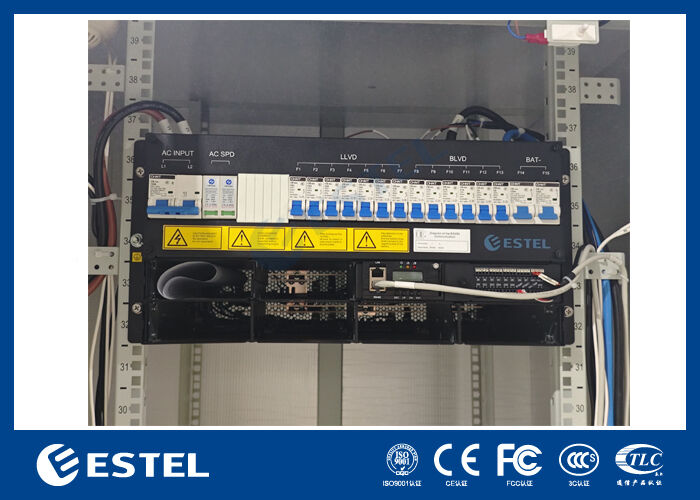

Διανομή AC

• Μονοφασική είσοδος 220VAC

• 1 x 125A διακόπτης εισόδου 2P

• Συχνότητα 45~65Hz – λειτουργεί παγκοσμίως

• Προστασία από υπερτάσεις SPD 20/40 kA

Διανομή DC – Έξοδος

• -43~-58VDC (ονομαστική τιμή -53,5VDC)

• Μέγιστη χωρητικότητα 18 kW

• 6 μονάδες x 3kW, N+1 πλεονασμός

Διανομή DC – Μπαταρία

• 2 x 125A διακόπτες μπαταρίας 1P – υποστηρίζει διπλές σειρές μπαταρίας

Διανομή DC – Διακοπτές φορτίου

LLVD:

• 3 x 63A/1P

• 2 x 40A/1P

• 2 x 32A/1P

BLVD:

• 3 x 16A/1P

• 2 x 10A/1P

• 2 x 6A/1P

ΒασικόςΠροσδιορισμός του18 kwΑνορθωτήςΣύστημα

Διανομή Ισχύοςτου18 kwΑνορθωτήςΣύστημα

Μονάδα ανορθωτήτου18 kwΑνορθωτήςΣύστημα

Ελεγκτής του18 kwΑνορθωτήςΣύστημα

Περιβάλλον του18 kwΑνορθωτήςΣύστημα
