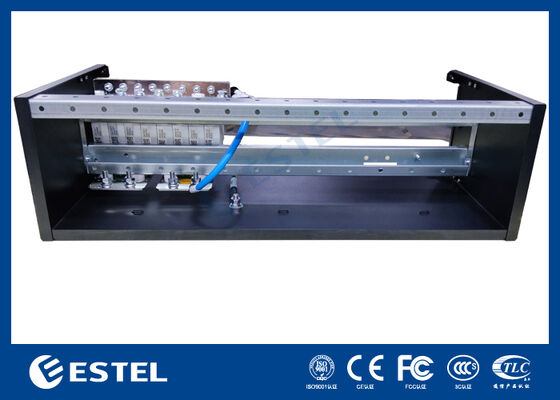

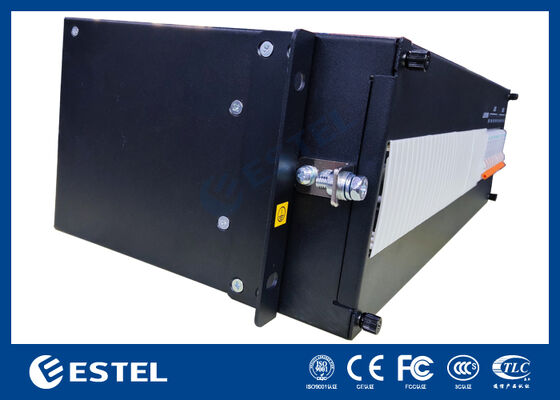

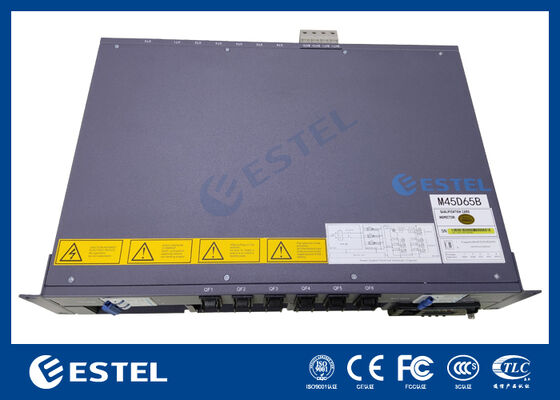

Συστήματα ηλεκτρικής ενέργειας συνεχούς ρεύματος 10U για τηλεπικοινωνιακές κεντρικές και βιομηχανικές εφαρμογές ηλεκτρικής ενέργειας με αρθρωτό επανορθωτή
Σύνοψη του προϊόντος Συστήματα παροχής συνεχούς ενέργειας 10U
Ένα νέο σύστημα παροχής συνεχούς ενέργειας υψηλής χωρητικότητας -48V που αναπτύχθηκε για μεσαίες και μεγάλες εφαρμογές τηλεπικοινωνιών που απαιτούν υψηλότερο ρεύμα εξόδου, ισχυρότερη ικανότητα διανομής και μεγαλύτερη εφεδρικότητα.Μηχανοκίνητα οχήματα, τοποθεσίες περιφερειακής συγκέντρωσης, μεγάλα δίκτυα ασύρματης επικοινωνίας, κέντρα εξόρυξης δεδομένων, βιομηχανικά δίκτυα ελέγχου και αίθουσες επικοινωνίας κοινών υπηρεσιών,Το σύστημα αυτό παρέχει σταθερή παροχή συνεχούς ροής για κρίσιμους εξοπλισμούς δικτύου υπό απαιτητικές συνθήκες λειτουργίας..
Χτισμένο σε μια ισχυρή πλατφόρμα 10U, το σύστημα ενσωματώνει υψηλής απόδοσης μονάδες ευθυγραμμιστή, έξυπνη παρακολούθηση, διαχείριση μπαταρίας, διανομή AC/DC,και προστασία από σφάλματα σε μια κεντρική αρχιτεκτονική ισχύοςΕίναι σχεδιασμένο για πελάτες που χρειάζονται όχι μόνο μετατροπή ενέργειας, αλλά μια πλήρη τηλεπικοινωνιακή ενεργειακή πλατφόρμα που υποστηρίζει μακροπρόθεσμη ανάπτυξη, ευκολότερη συντήρηση και κεντρική εποπτεία.
Τι κάνει αυτό το μοντέλο διαφορετικό
Μεγαλύτερη χωρητικότητα για μεγαλύτερα φορτία δικτύου
Το σύστημα αυτό έχει σχεδιαστεί για εγκαταστάσεις όπου τα συμβατικά μικρά συρτάρια συνεχούς ροής δεν επαρκούν πλέον.αλλαγή, και βιομηχανικές συσκευές επικοινωνίας από μια κεντρική πλατφόρμα.
Απολύσεις για τοποθεσίες κρίσιμης σημασίας για την αποστολή
Το τμήμα του ευθυγραμμιστή μπορεί να ρυθμιστεί με επανειλημμένη λειτουργία N + 1, πράγμα που σημαίνει ότι το σύστημα μπορεί να συνεχίσει να λειτουργεί ακόμη και αν αποτύχει μία μονάδα ισχύος.Δίκτυα μεταφορών, και κρίσιμα περιβάλλοντα ελέγχου όπου ο χρόνος διακοπής λειτουργίας είναι δαπανηρός.

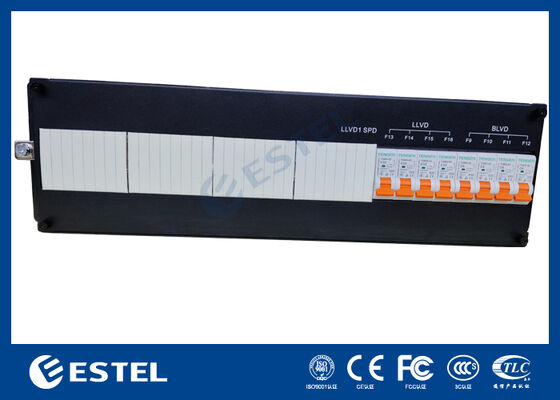

Διανομή και προστασία σε μία πλατφόρμα
Αντί να βασίζεται σε πολλαπλά εξωτερικά κουτιά διανομής, το σύστημα μπορεί να ενσωματώσει την πρόσβαση στη μπαταρία, την προστασία του κλάδου συνεχούς ρεύματος, τη διαχείριση εισόδου εναλλασσόμενου ρεύματος και την σήμανση συναγερμού σε μια μονάδα ράφου,Βοηθά στην απλούστευση ολόκληρης της αρχιτεκτονικής ισχύος του χώρου.
Ευφυής ορατότητα για τις ομάδες O&M
Ο ελεγκτής παρακολουθεί συνεχώς την τάση, το ρεύμα, την κατάσταση της μπαταρίας, τη θερμοκρασία, τη λειτουργία του ανεμιστήρα, την κατάσταση της μονάδας και τους ενεργούς συναγερμούς.το σύστημα βοηθά τους χειριστές να βελτιώσουν την ταχύτητα αντιμετώπισης προβλημάτων και να μειώσουν τον φόρτο εργασίας συντήρησης.
Λεπτομερείς τεχνικές προδιαγραφές Συστήματος παροχής συνεχούς ενέργειας 10U
Χαρακτηριστικά εισόδου AC
|
Παράμετρος
|
Προδιαγραφές
|
|
Πεδίο τάσης εισόδου
|
120·300 VAC
|
|
Διορισμένη τάση
|
220 VAC
|
|
Πεδίο συχνότητας
|
45 ̇ 65 Hz
|
|
Εισαγωγική ικανότητα
|
≤ 160 A
|
|
Παράγοντας ισχύος
|
≥0.99
|
|
ΤHD
|
≤ 5%
|
|
Προστασία πλευρικής εναλλαγής
|
Υπερτάσεις, υποτάσεις, υπερτάσεις, φάσεις/εισοδοτικά μη φυσιολογικά σήματα
|
Χαρακτηριστικά εξόδου συνεχούς ρεύματος
|
Παράμετρος
|
Προδιαγραφές
|
|
Ονομαστική τάση
|
-48V συνεχής
|
|
Ρυθμιζόμενο εύρος τάσης
|
-42V έως -58V DC
|
|
Μέγιστη ισχύς εξόδου
|
24 kW
|
|
Μέγιστο ρεύμα εξόδου
|
500 A
|
|
Διορισμός μονάδας διορθωτή
|
3 kW ανά μονάδα
|
|
Δυνατότητα διορθωτή
|
Μέχρι 8 μονάδες
|
|
Τρόπος απόσπασης
|
Υποστήριξη N+1
|
|
Ακριβότητα ρύθμισης τάσης
|
≤ ± 0,5%
|
|
Δυναμική αντίδραση
|
Γρήγορη ανταπόκριση φορτίου για αλλαγές τηλεπικοινωνιακού εξοπλισμού
|
|
Αποτελεσματικότητα
|
≥96%
|
Διαχείριση μπαταρίας
|
Παράμετρος
|
Προδιαγραφές
|
|
Λειτουργίες φόρτισης μπαταρίας
|
Ανεβάστε, αυξάνετε, εξισορροπήσετε
|
|
Υποστήριξη καλωδίων μπαταρίας
|
Δυο-τέσσερις χορδές προαιρετικά
|
|
Προστασία μπαταρίας
|
Προστασία κατά της υπερστροφής LVD, αντίστροφη πολικότητα
|
|
Παρακολούθηση της μπαταρίας
|
Προαιρετική ανίχνευση ρεύματος / θερμοκρασίας
|
|
Αποζημίωση μπαταρίας
|
Υποστηριζόμενη αντιστάθμιση θερμοκρασίας
|
Διανομή συνεχούς τάσης
|
Παράμετρος
|
Προδιαγραφές
|
|
Τμήματα φόρτωσης
|
Προσαρμόσιμη διαμόρφωση MCB / κλάδου ασφάλειας
|
|
Τμήματα μπαταριών
|
Προσαρμόσιμη
|
|
Προστασία του Τμήματος
|
Ανεξάρτητη απομόνωση και προστασία υποκαταστημάτων
|
|
Επαφές συναγερμού
|
Διαθέσιμη ισχύς ξηρής επαφής
|
|
Διάταξη διανομής
|
Ενσωματωμένη διανομή συνεχούς ρεύματος με πρόσβαση στο μπροστινό μέρος
|
Παρακολούθηση και επικοινωνία
|
Παράμετρος
|
Προδιαγραφές
|
|
Ελεγκτής
|
Προηγμένος ψηφιακός ελεγκτής ισχύος τηλεπικοινωνιών
|
|
Εμφάνιση
|
Εικονική οθόνη LCD με διεπαφή κατάστασης
|
|
Λιμάνια επικοινωνίας
|
Ethernet / RS485 / CAN
|
|
Επιλογές πρωτοκόλλου
|
SNMP / Modbus / Διαδικτυακή διεπαφή
|
|
Τμήματα παρακολούθησης
|
Εισαγωγή εναλλασσόμενου ρεύματος, έξοδος συνεχούς ρεύματος, κατάσταση μπαταρίας, κατάσταση ενότητας, συναγερμοί, θερμοκρασία, κατάσταση ανεμιστήρα
|
|
Καταγραφή γεγονότων
|
Υποστηριζόμενη
|
|
Ανακοίνωση συναγερμού εξ αποστάσεως
|
Υποστηριζόμενη
|
Περιβαλλοντικές προδιαγραφές
|
Παράμετρος
|
Προδιαγραφές
|
|
Θέρμανση λειτουργίας
|
-25°C έως +65°C
|
|
Θέρμανση αποθήκευσης
|
-40°C έως +75°C
|
|
Σχετική υγρασία
|
5%-95% (μη συμπυκνωτικό)
|
|
Υψόμετρο
|
Μέχρι 3000 m (μπορεί να εφαρμοστεί υποκατάταξη)
|
|
Επίπεδο θορύβου
|
≤ 65 dB
|
