Συστήματα ηλεκτρικής ενέργειας συνεχούς ρεύματος 8U εξαιρετικά υψηλής χωρητικότητας για βιομηχανικούς κόμβους επικοινωνιών
Λεπτομέρειες προϊόντων
Βιομηχανικό σύστημα παροχής συνεχούς ενέργειας 8U
,Διορθωτής τηλεπικοινωνιών υψηλής χωρητικότητας
,Ηλεκτρική ενέργεια συνεχούς ρεύματος για κόμβους επικοινωνίας

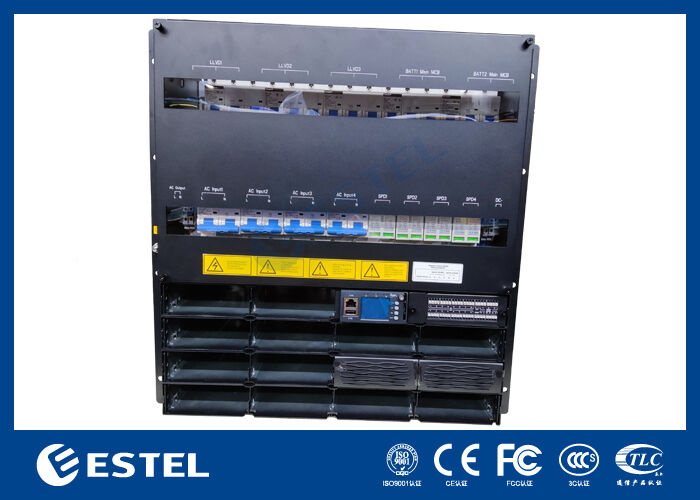

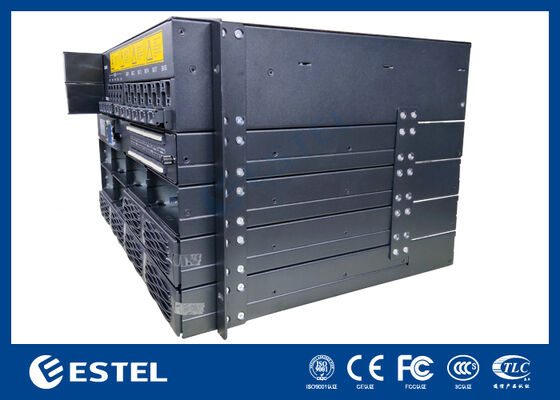

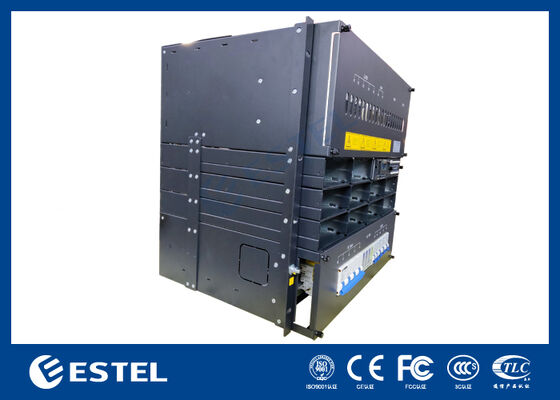

Σύστημα τροφοδοσίας DC 8U εξαιρετικά υψηλής χωρητικότητας για βιομηχανικούς κόμβους επικοινωνίας
Επισκόπηση
Το σύστημα τροφοδοσίας DC 8U εξαιρετικά υψηλής χωρητικότητας που αναπτύξαμε για μεγάλους τηλεπικοινωνιακούς κόμβους, κρίσιμους χώρους επικοινωνίας, βιομηχανικά δίκτυα υψηλού φορτίου και κεντρικές υποδομές άκρου. Παρέχει σταθερή έξοδο -48V DC για απαιτητικές εφαρμογές που απαιτούν υψηλότερη διαθεσιμότητα ισχύος, αρθρωτή πλεονασμό και προηγμένη απομακρυσμένη επίβλεψη.
Σχεδιασμένο γύρω από μια στιβαρή πλατφόρμα rack, το σύστημα συνδυάζει πολλαπλές μονάδες ανορθωτή υψηλής απόδοσης, έξυπνο έλεγχο, ευέλικτη διανομή και ολοκληρωμένα χαρακτηριστικά προστασίας σε μια αρχιτεκτονική φιλική προς τη συντήρηση. Είναι ιδιαίτερα κατάλληλο για παρόχους και ολοκληρωτές συστημάτων που αναπτύσσουν συστήματα τροφοδοσίας επικοινωνιών μεγάλης χωρητικότητας σε πυρήνες ή περιφερειακά δίκτυα backbone.
Βασικά Χαρακτηριστικά
Πλατφόρμα rack 8U εξαιρετικά υψηλής χωρητικότητας για μεγάλα τηλεπικοινωνιακά και βιομηχανικά φορτία
Έξοδος έως 18 kW για απαιτητικά περιβάλλοντα επικοινωνίας
Αρθρωτή αρχιτεκτονική ανορθωτή με υποστήριξη πλεονασμού
Σχεδιασμός πρόσβασης από μπροστά για ευκολότερη εγκατάσταση, παρακολούθηση και συντήρηση
Υψηλή απόδοση μετατροπής για χαμηλότερη παραγωγή θερμότητας και λειτουργικό κόστος
Ολοκληρωμένες λειτουργίες συναγερμού και προστασίας για την ασφάλεια του συστήματος
Προηγμένος ελεγκτής με διεπαφές απομακρυσμένης επικοινωνίας
Έξυπνη φόρτιση μπαταρίας και συντονισμός εφεδρικής τροφοδοσίας
Βελτιστοποιημένος σχεδιασμός εξαερισμού και θερμικής διαχείρισης για σταθερή λειτουργία πλήρους φορτίου
Σενάρια Εφαρμογής
Κεντρικά δωμάτια τηλεπικοινωνιακών τηλεφωνικών κέντρων
Τοποθεσίες μετάδοσης μετρό και δικτύων επικοινωνίας backbone
Μεγάλα κέντρα OLT / συγκέντρωσης
Κέντρα δεδομένων άκρου και δωμάτια δικτυακού εξοπλισμού
Πλατφόρμες διοίκησης και επιτήρησης έξυπνης πόλης
Δίκτυα επικοινωνιών ηλεκτρικής ενέργειας και υποσταθμών
Κόμβοι επικοινωνιών πετρελαίου & φυσικού αερίου, μεταφορών και βιομηχανίας
Τεχνικές Προδιαγραφές
Παράμετροι Συστήματος
|
Παράμετρος |
Προδιαγραφή |
|
Διαστάσεις |
482 mm (Π) × 380 mm (Β) × 8U (Υ) |
|
Καθαρό Βάρος |
≤45 kg |
|
Μέθοδος Εγκατάστασης |
Στήριξη σε rack 19 ιντσών |
|
Μέθοδος Ψύξης |
Ψύξη με εξαναγκασμένο αέρα με έξυπνο έλεγχο ταχύτητας |
|
Επίπεδο Θορύβου |
≤65 dB |
|
Επίπεδο Προστασίας |
IP20 |
Χαρακτηριστικά Εισόδου AC
|
Παράμετρος |
Προδιαγραφή |
|
Εύρος Τάσης Εισόδου |
120–300 VAC |
|
Ονομαστική Τάση |
220 VAC |
|
Εύρος Συχνότητας |
45–65 Hz |
|
Χωρητικότητα Εισόδου |
160 A |
|
Συντελεστής Ισχύος |
≥0.99 |
|
THD |
≤5% |
Χαρακτηριστικά Εξόδου DC
|
Παράμετρος |
Προδιαγραφή |
|
Εύρος Τάσης Εξόδου |
-42V έως -58V DC |
|
Ονομαστική Τάση |
-48V DC |
|
Μέγιστη Ισχύς Εξόδου |
18 kW |
|
Μέγιστο Ρεύμα Εξόδου |
375 A |
|
Διαμόρφωση Ανορθωτή |
3 kW × έως 6 μονάδες |
|
Ακρίβεια Ρύθμισης Τάσης |
≤±0.5% |
|
Ρύθμιση Φορτίου |
≤±0.5% |
|
Απόδοση |
≥96% |
Ελεγκτής & Παρακολούθηση
|
Παράμετρος |
Προδιαγραφή |
|
Οθόνη |
Οθόνη LCD / Ενδείξεις LED |
|
Διεπαφές Επικοινωνίας |
Ethernet / RS485 / CAN |
|
Υποστήριξη Πρωτοκόλλου |
SNMP / Modbus / Παρακολούθηση Web (προαιρετικό) |
|
Λειτουργίες Παρακολούθησης |
Τάση, ρεύμα, θερμοκρασία, κατάσταση μπαταρίας, κατανομή φορτίου, καταγραφή συναγερμών |
|
Τύποι Συναγερμών |
Υπέρταση, υπoτάση, απώλεια AC, υπερθέρμανση, βλάβη ανεμιστήρα, βλάβη ανορθωτή, ανωμαλία μπαταρίας |
|
Θερμοκρασία Λειτουργίας |
-25°C έως +65°C |
|
Θερμοκρασία Αποθήκευσης |
-40°C έως +75°C |
|
Υγρασία |
5%–95% (χωρίς συμπύκνωση) |
Αρχιτεκτονική Συστήματος
Ράφι ανορθωτή πολλαπλών μονάδων
Έξυπνος ελεγκτής παρακολούθησης
Μονάδα διανομής εισόδου AC
Μονάδα διανομής εξόδου DC
Τμήμα σύνδεσης και προστασίας μπαταρίας
Υποσύστημα ψύξης και εξαερισμού
Η ενσωματωμένη διάταξη του πλαισίου του υποστηρίζει κεντρική καλωδίωση, αρθρωτή αντικατάσταση και επεκτάσιμη επέκταση του συστήματος.
Οδηγίες Εγκατάστασης & Λειτουργίας
Εγκατάσταση
Τοποθετήστε σε τυπικό τηλεπικοινωνιακό rack 19 ιντσών ή ενσωματωμένο ντουλάπι επικοινωνίας
Εξασφαλίστε σωστή γείωση, διαδρομή ροής αέρα και δρομολόγηση καλωδίων
Διατηρήστε επαρκή απόσταση γύρω από τις περιοχές εξαερισμού
Συνδέσεις Καλωδίων
Συνδέστε την πηγή AC, τις συστοιχίες μπαταριών και τις γραμμές τροφοδοσίας φορτίου σύμφωνα με τις ετικέτες καλωδίωσης
Επαληθεύστε την πολικότητα και τη διαμόρφωση της προστατευτικής συσκευής πριν από την τροφοδοσία
Συντήρηση
Επιθεωρείτε τακτικά τα αρχεία συναγερμών και την κατάσταση των μονάδων
Καθαρίστε τα περάσματα αέρα και τις περιοχές των ανεμιστήρων για να αποτρέψετε τη θερμική υποβάθμιση
Αντικαταστήστε τις ελαττωματικές μονάδες χρησιμοποιώντας τη διαδικασία σέρβις με πρόσβαση από μπροστά
Επαληθεύετε περιοδικά τις παραμέτρους φόρτισης της μπαταρίας και τις ρυθμίσεις εξόδου
Προαιρετικές Διαμορφώσεις
Προηγμένη μονάδα επικοινωνίας SNMP
Παρακολούθηση μπαταρίας και ανίχνευση θερμοκρασίας
Έξοδος ξηρής επαφής για ενσωμάτωση συναγερμού
Μονάδα προστασίας από υπέρταση
Λογισμικό απομακρυσμένης παρακολούθησης
Προσαρμοσμένη διαμόρφωση διακλάδωσης διανομής DC
Διεπαφή υβριδικής ενέργειας για ηλιακά ή εφεδρικά συστήματα τροφοδοσίας
-
