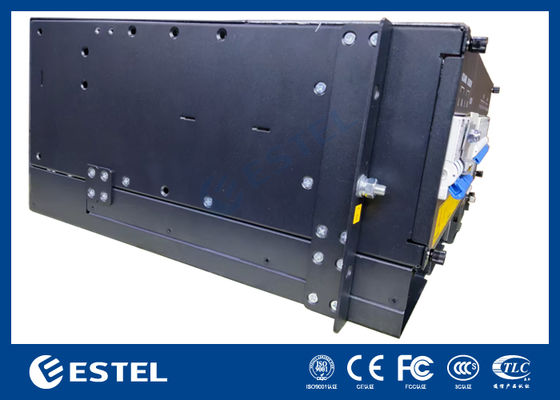

5U Industrial Intelligent Telecom Rectifier Solution AC έως DC48V με τηλεχειρισμένη διαχείριση
Λεπτομέρειες προϊόντων
Καθαριστήρας τηλεπικοινωνιών βιομηχανικού τύπου 5U
,Δύναμη τηλεπικοινωνιών AC προς DC48V
,Απομακρυσμένη διαχείριση ανορθωτή τηλεπικοινωνιών
5U Industrial Intelligent Telecom Rectifier Solution AC έως DC48V με τηλεχειρισμένη διαχείριση
Επισκόπηση του προϊόντος 5U 18kW Intelligent Telecom Rectifier
Το σύστημα ευθυγραμμιστή DC48V 18kW παρέχει ισχυρή και αδιάκοπη ισχύ συνεχούς ρεύματος προσαρμοσμένη για τηλεπικοινωνίες, κέντρα δεδομένων και βιομηχανικές λειτουργίες όπου η διαθεσιμότητα του συστήματος δεν είναι διαπραγματεύσιμη.Δραστηριότητα από τρισδιάστατη είσοδο 380VAC, παρέχει σταθερή και ρυθμιζόμενη έξοδο συνεχούς ρεύματος που κυμαίνεται από ₹43 VDC έως ₹58 VDC, οριζόμενη ονομαστικά σε ₹53.5 VDC.Η προηγμένη τεχνολογία μετατροπής ισχύος επιτυγχάνει αποτελεσματικότητα μεγαλύτερη από 96% σε όλο το εύρος φορτίου., καθιστώντας το ιδανικό για ενεργειακά ευαίσθητες εγκαταστάσεις με περιορισμένο χώρο.
Τμήμα εισόδου εναλλακτικού ρεύματοςαπό 5U 18kW Intelligent Telecom Rectifier
-
Τετάρτη:380VAC τριστάσιο
-
MCB:1 x 63A διακόπτης 3P+N
-
Συχνότητα:45 Hz έως 65 Hz (καθορισμένα 50 Hz/60 Hz)
-
Επενδύσεις:Κατηγορία C, 20kA/40kA, 8/20μs
Τμήμα διανομής συνεχούς ρεύματοςαπό 5U 18kW Intelligent Telecom Rectifier
-
Τροφοδοσία:-43 έως -58VDC (καθορισμός -53,5VDC)
-
Μέγιστη χωρητικότητα:18kW (6 x 3kW μονάδες, N+1 εφεδρικότητα)
-
Διακόπτης μπαταρίας:2 x 125A/1P
-
Επικεφαλής:3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
-
BLVD:2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
Σενάρια εφαρμογήςαπό 5U 18kW Intelligent Telecom Rectifier
-
Μεγάλοι σταθμοί βάσης 5G
-
Κεντρικά γραφεία και χρηματιστήρια τηλεπικοινωνιών
-
Βιομηχανικές εγκαταστάσεις παραγωγής
-
Συστήματα ηλεκτρικής ενέργειας εφεδρικού συστήματος κέντρου δεδομένων
-
Κουβέρτες επικοινωνίας υποσταθμών κοινής ωφέλειας
-
Αίθουσα τηλεπικοινωνιών και πληροφορικής νοσοκομείου
-
Υποδομή επικοινωνιών αερολιμένων
-
Συστήματα σιδηροδρομικής σηματοδότησης
Προδιαγραφέςαπό 5U 18kW Intelligent Telecom Rectifier
| Τύπος | Σύστημα διορθωτή 18 kW DC48V | |||
| Γενικά | Μέγεθος | 482mm*350mm*5U(Δύση*Βύθος*Ύψος) | ||
| Βάρος | ≤ 21kg (εκτός από διορθωτικά) | |||
| Μέθοδος ψύξης | Φυσική ψύξη | |||
| Εγκατάσταση | Στερεόποδη, με πλάτος 19 ιντσών | |||
| Τρόπος καλωδίωσης | Μέσα και έξω από πάνω. | |||
| Τρόπος συντήρησης | Από την εμπρόσθια πλευρά, αλλαγή βαθμού υποστήριξης της μονάδας | |||
| Κατηγορία προστασίας | IP20 | |||
| Εισαγωγή εναλλακτικού ρεύματος |
Τετάρτη |
380VAC τριστάσιο | ||
| MCB | 1 x 63A διακόπτης 3P+N | |||
| Συχνότητα | 45Hz έως 65Hz, ονομαστική τιμή: 50Hz/60Hz | |||
| ΕΕΠ | Τάξη C, 20KA/40KA, 8/20μs | |||
| Δ.Σ. Διανομή |
Τεχνική ένταση | -43~-58VDC, ονομαστική τιμή: -53.5VDC | ||
|
Δυνατότητα παραγωγής (Μαξίμουν)
|
18kw ((6 x 3kw, υποστηρίζει N+1 εφεδρικότητα) | |||
|
Διακόπτης μπαταρίας
|
2 x 125A 1P | |||
| Επενδύσεις | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| Μονάδα διορθωτή | Τεχνική ένταση | 85VAC έως 300VAC, ονομαστική 220VAC | ||
| Αποτελεσματικότητα | > 96% | |||
| Κατηγορία ισχύος | 3000W ((176 έως 300VAC) | |||
| Θερμοκρασία λειτουργίας | -40°C~+75°C ((πλήρης απόδοση κάτω των 50°C) | |||
| Διάσταση | 106.5mm(W) × 286mm(D) × 41,5mm ((1U ύψος) | |||
| Βάρος | ≤2kg | |||
| Τρόπος ψύξης | Εξαναγκαστική ψύξη | |||
| Συντελεστής ισχύος | ≥0.99 | |||
| ΤHD | ≤ 5% | |||
| Δράση συνεχούς ρεύματος | ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη 55A | |||
| Ελεγκτής | Σχήμα | MC2900 | ||
| Πύλη εισόδου σήματος | 3 AI ((2 θερμοκρασία μπαταρίας, 1 περιβάλλον), 7 DI | |||
| Λιμάνι εξόδου συναγερμού | 6 στεγνή επαφή | |||
| Λιμένας επικοινωνίας | 1*RS485, 1*LAN | |||
| Εμφάνιση κατάστασης | LCD | |||
| Περιβάλλον | Λειτουργία θερμοκρασία |
-40°C ~ +65°C (πλήρης ισχύς κάτω των 50°C) | ||
| Θέρμανση αποθήκευσης | -40°C~+70°C | |||
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) | |||
| Υψόμετρο | 0~3000m(Εάν το υψόμετρο είναι εντός της κλίμακας 2000-3000m, η μέγιστη λειτουργική Η θερμοκρασία μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m.) |
|||

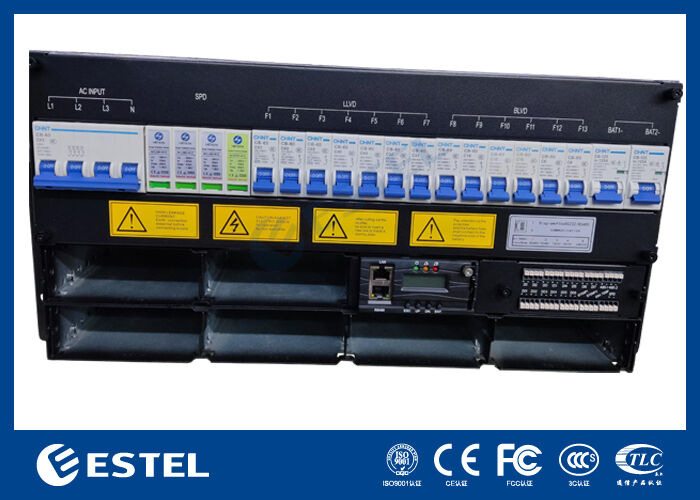

Λεπτομέρειεςof 5U 18kW έξυπνος διορθωτής τηλεπικοινωνιών
-
