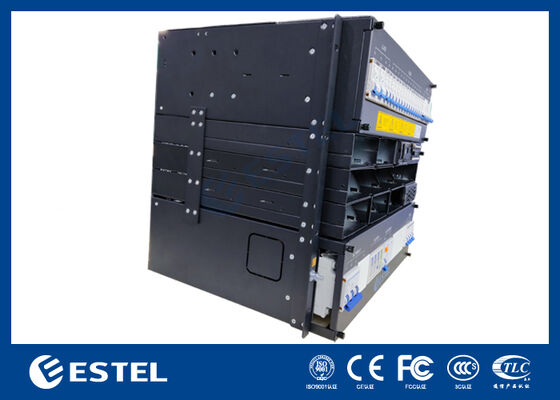

30kw 9U Rack Mounted Intelligent Telecom Rectifier Συστήματα διανομής ενέργειας με LLVD BLVD
Λεπτομέρειες προϊόντων
Διορθωτής τηλεπικοινωνιών 30 kW
,έξυπνο σύστημα διανομής ενέργειας τηλεπικοινωνιών
,Συστήματα ηλεκτροπαραγωγής τηλεπικοινωνιών LLVD BLVD
30kw 9U Rack Mounted Intelligent Telecom Rectifier Συστήματα διανομής ενέργειας με LLVD BLVD
Επισκόπηση του προϊόντος του συστήματος διορθωτή τηλεπικοινωνιών 30kw 9U 19'
Το σύστημα ευθυγραμμιστή DC48V 30 kW είναι μια λύση υψηλής χωρητικότητας που έχει σχεδιαστεί για να εγγυάται αδιάλειπτη ισχύ DC για τηλεπικοινωνίες, κέντρα δεδομένων και κρίσιμες βιομηχανικές διεργασίες.Δραστηριότητα από τρισδιάστατη είσοδο 380VAC, παράγει μια ακριβώς ρυθμιζόμενη έξοδο συνεχούς ρεύματος ρυθμιζόμενη από ¥43 VDC σε ¥58 VDC, με ονομαστική τιμή ¥53,5 VDC. Με πρωτοποριακή απόδοση μετατροπής που υπερβαίνει το 96% ακόμη και με πλήρες φορτίο,Είναι εξαιρετικά κατάλληλο για ενεργειακά βελτιστοποιημένα, υψηλής πυκνότητας.

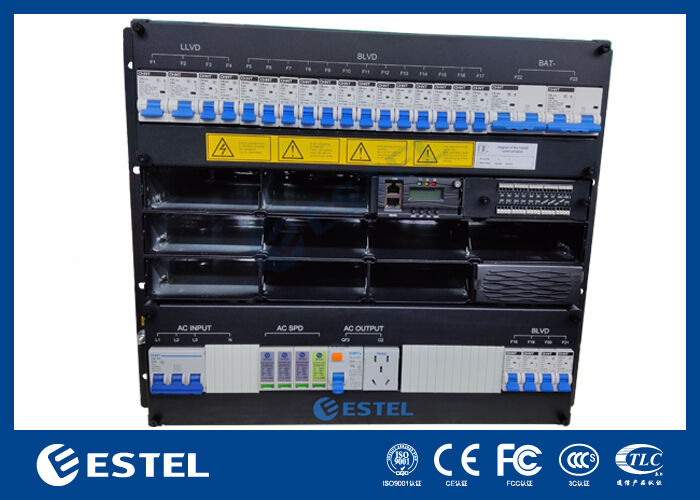

Το ολοκληρωμένο πάνελ διανομής περιλαμβάνει λειτουργίες LLVD (Limited Load Voltage Disconnect) και BLVD (Battery Low Voltage Disconnect) για έξυπνη, ευέλικτη διαχείριση φορτίου.Το σύστημα διαχειρίζεται από έναν εξελιγμένο ελεγκτή επιβατών που προσφέρει εκτεταμένες επιλογές παρακολούθησης και διαμόρφωσηςΔιαθέτει 3 εισροές για αισθητήρες θερμοκρασίας περιβάλλοντος, 7 ψηφιακές εισροές για εξωτερική παρακολούθηση κατάστασης και 6 προγραμματιζόμενες εξόδους αναμεταδόσεων ξηρής επαφής για ολοκληρωμένη διαχείριση συναγερμού.Η απομακρυσμένη παρακολούθηση υποστηρίζεται μέσω RS485 και SNMP διεπαφών, ενώ μια διαισθητική οθόνη LCD στο μπροστινό πάνελ επιτρέπει την βολική τοπική ρύθμιση και τον έλεγχο κατάστασης σε πραγματικό χρόνο.
Ειδικότητα εισόδου ACΣυστήματα διόρθωσης τηλεπικοινωνιών 30kw 9U 19'
-
Τετάρτη:Τριφογενής 380VAC
-
MCB:1 x 63A 3P+N
-
Εναλλακτική ισχύς:25A 1P για την έξοδο της πρίζας
-
Συχνότητα:45 Hz έως 65 Hz (καθορισμένα 50 Hz/60 Hz)
-
Επενδύσεις:20kA/40kA, 8/20μs
Διάταξη διανομής συνεχούς ρεύματοςΣυστήματα διόρθωσης τηλεπικοινωνιών 30kw 9U 19'
-
Τροφοδοσία:-43 έως -58VDC (καθορισμός -53,5VDC)
-
Μέγιστη χωρητικότητα:30kW (10 x 3kW μονάδες, N+1 εφεδρικότητα)
-
Διακόπτης μπαταρίας:2 x 125A 1P
Επικεφαλής:
-
2 x 80A/1P + 2 x 63A/1P
BLVD 1:
-
1 x 63A/1P + 12 x 32A/1P
BLVD 2:
-
2 x 32A/1P + 2 x 16A/1P

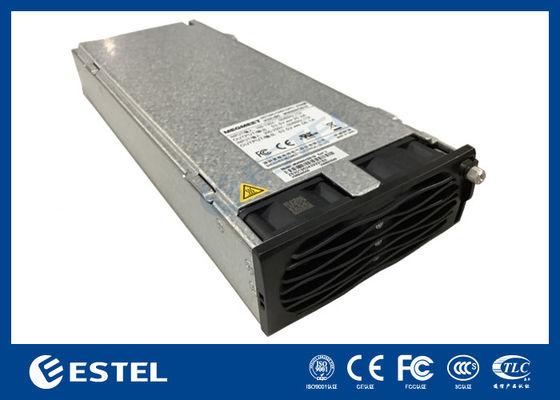

Μονάδα διορθωτήΣυστήματα διόρθωσης τηλεπικοινωνιών 30kw 9U 19'
-
Η τάση εισόδου:85VAC ~ 300VAC (κατηγορία 220VAC)
-
Αποτελεσματικότητα:> 96%
-
Δυναμικότητα ονομαστική:3000W (176~300VAC)
ΠροδιαγραφέςΣυστήματα διόρθωσης τηλεπικοινωνιών 30kw 9U 19'
| Τύπος | Μονάδα διανομής ισχύος τηλεπικοινωνιών DC48V | |||
| Γενικά | Μέγεθος | 482mm*350mm*2U(Δύση*Βάθος*Ύψος) | ||
| Βάρος | ≤ 11kg (εκτός από διορθωτικά) | |||
| Μέθοδος ψύξης | Φυσική ψύξη | |||
| Μέθοδος εγκατάστασης | Στερεόποδη, με πλάτος 19 ιντσών | |||
| Τρόπος καλωδίωσης | Εισαγωγή και έξοδος από την κορυφή | |||
| Τρόπος συντήρησης | Από την εμπρόσθια πλευρά, αλλαγή βαθμού υποστήριξης της μονάδας | |||
| Κατηγορία προστασίας | IP20 | |||
| Εισαγωγή εναλλακτικού ρεύματος |
Τετάρτη |
Τριφογενής 380VAC | ||
| MCB | 1 x 63A 3P+N | |||
| Εναλλακτική ισχύς | 25A 1P, για πρίζες | |||
| Συχνότητα | 45Hz έως 65Hz, ονομαστική τιμή: 50Hz/60Hz | |||
| ΕΕΠ | 20KA/40KA, 8/20μs | |||
| Δ.Σ. Διανομή |
Τεχνική ένταση | -43~-58VDC, ονομαστική τιμή: -53.5VDC | ||
|
Δυνατότητα παραγωγής (Μαξίμουν)
|
30kw ((10 x 3kw, υποστηρίζει N+1 εφεδρικότητα) | |||
|
Διακόπτης μπαταρίας
|
2 x 125A 1P | |||
| Επενδύσεις | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| Μονάδα διορθωτή | Τεχνική ένταση | 85VAC·300VAC, με ονομαστική ισχύ 220VAC | ||
| Αποτελεσματικότητα | > 96% | |||
| Κατηγορία ισχύος | 3000W ((176~300VAC) | |||
| Θερμοκρασία λειτουργίας | -40°C~+75°C ((πλήρης απόδοση κάτω των 50°C) | |||
| Διάσταση | 106.5mm(W) × 286mm(D) × 41,5mm ((1U/H) | |||
| Βάρος | ≤2kg | |||
| Τρόπος ψύξης | Εξαναγκαστική ψύξη | |||
| Συντελεστής ισχύος | ≥0.99 | |||
| ΤHD | ≤ 5% | |||
| Δράση συνεχούς ρεύματος | ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη 55A | |||
| Ελεγκτής | Σχήμα | MC2900 | ||
| Πύλη εισόδου σήματος | 3 x AI ((2 θερμοκρασία περιβάλλοντος, 1 θερμοκρασία μπαταρίας), 7 x DI | |||
| Λιμάνι εξόδου συναγερμού | 6 x στεγνή επαφή | |||
| Λιμένας επικοινωνίας | RS485, LAN | |||
| Εικονική οθόνη | Υποστηριζόμενη | |||
| Περιβάλλον | Λειτουργία θερμοκρασία |
-40°C ~ +65°C (πλήρης ισχύς κάτω των 50°C) | ||
| Θέρμανση αποθήκευσης | -40°C~+70°C | |||
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) | |||
| Υψόμετρο | 0~3000m(Εάν το υψόμετρο είναι εντός της κλίμακας 2000-3000m, η μέγιστη λειτουργική Η θερμοκρασία μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m.) |
|||

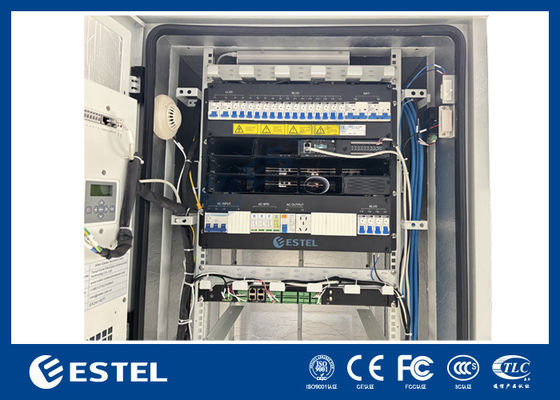

Εγκατάσταση Συστήματα διόρθωσης τηλεπικοινωνιών 30kw 9U 19'
-
