48V90A 94% Compac DC έξυπνη λύση παροχής ενέργειας για τηλεπικοινωνιακές υποδομές
Λεπτομέρειες προϊόντων
Ηλεκτρική τροφοδοσία τηλεπικοινωνιών 48V90A
,94% αποδοτική λύση συνεχούς τροφοδοσίας
,συμπαγές σύστημα ηλεκτρικής ενέργειας υποδομών τηλεπικοινωνιών
48V90AΛύση έξυπνου τροφοδοτικού 94% Compac DC για Κέντρο Δεδομένων Τηλεπικοινωνιών
Επισκόπηση προϊόντοςτουΣύστημα ισχύος DC48V 90A
Ο ανορθωτής της σειράς ET είναι ένα σύστημα ισχύος DC48V 90A που λειτουργεί στα 48V, σχεδιασμένο να διασφαλίζει αξιόπιστη διανομή ισχύος για τηλεπικοινωνιακές υποδομές, κέντρα δεδομένων και βιομηχανικές εφαρμογές όπου η αδιάλειπτη λειτουργία είναι κρίσιμη. Λειτουργεί από μονοφασική είσοδο 220V AC και παρέχει αυστηρά ρυθμιζόμενη έξοδο DC που κυμαίνεται από –43V DC έως –58V DC, με ονομαστική τιμή –53,5V DC. Επιτυγχάνοντας πάνω από 94% απόδοση μετατροπής ακόμη και υπό πλήρες φορτίο, αυτό το σύστημα είναι ιδανικό για ενεργειακά αποδοτικές εγκαταστάσεις υψηλής πυκνότητας.
Σχεδιασμένο για συνεχή λειτουργία με αρθρωτή ευελιξία
Σχεδιασμένο με γνώμονα τον πλεονασμό, το σύστημα υποστηρίζει έως και τρεις μονάδες ανορθωτή 1740W με δυνατότητα εναλλαγής θερμότητας σε διαμόρφωση N+1. Κάθε μονάδα ζυγίζει λιγότερο από 1,5 kg και χρησιμοποιεί εξαναγκασμένη ψύξη με αέρα για συνεπή θερμική διαχείριση. Με προηγμένη διόρθωση συντελεστή ισχύος (≥0,99) και χαμηλή ολική αρμονική παραμόρφωση (THDi ≤5%), εξασφαλίζει καθαρή ισχύ εξόδου ενώ ελαχιστοποιεί την πίεση στον εξοπλισμό ανάντη. Η μονάδα στεγάζεται σε πλαίσιο 2U, 19 ιντσών με δυνατότητα τοποθέτησης σε ράφι με βαθμολογία IP20, επιτρέποντας τη συντήρηση της μπροστινής πρόσβασης και τη βολική δρομολόγηση καλωδίων στην επάνω πλευρά.
Προδιαγραφές συστήματος ανορθωτή DC48V 90A
| Τύπος | Μονάδα διανομής ισχύος Telecom DC48V | |||
| Γενικός | Μέγεθος | 482mm*350mm*2U(Πλάτος*Βάθος*Ύψος) | ||
| Βάρος | ≤11 kg (εξαιρούνται οι ανορθωτές) | |||
| Μέθοδος ψύξης | Φυσική ψύξη | |||
| Μέθοδος εγκατάστασης | 19 ιντσών τοποθετημένο σε ράφι | |||
| Λειτουργία καλωδίωσης | Είσοδος και έξοδος από την κορυφή | |||
| Λειτουργία συντήρησης | Από την μπροστινή πλευρά, υποστήριξη αλλαγής βαθμού μονάδας | |||
| Βαθμός προστασίας | IP20 | |||
| Είσοδος AC |
Δυναμικό |
Μονοφασικο 220VAC | ||
| MCB | 1 x 40A 2P | |||
| Συχνότητα | 45Hz έως 65Hz, ονομαστική τιμή: 50Hz/60Hz | |||
| DC Διανομή |
Τάση εξόδου | -43~-58VDC, ονομαστική τιμή: -53,5VDC | ||
|
Ρεύμα εξόδου (μέγιστο)
|
90Α | |||
|
Διακόπτης μπαταρίας
|
1 x 63A 1P | |||
| BLVD |
2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P |
|||
| Μονάδα ανορθωτή | Τάση εισόδου | 85VAC~300VAC, ονομαστική 220VAC | ||
| Αποδοτικότητα | >94% | |||
| Ονομαστική ισχύς | 1740W (176~300VAC) | |||
| Θερμοκρασία εργασίας | -40℃~+75℃ (πλήρης απόδοση κάτω από 50℃) | |||
| Διάσταση | 106,5mm(Π)×286mm(D)×41,5mm(1U/H) | |||
| Βάρος | ≤kg | |||
| Λειτουργία ψύξης | Αναγκαστική ψύξη | |||
| Συντελεστής ισχύος | ≥0,99 | |||
| THD | ≤5% | |||
| Έξοδος DC | –43 ~ –58VDC, ονομαστική –53,5VDC, μέγιστη 55A | |||
| Ελεγκτής | Θύρα εισόδου σήματος | 2 x AI (2 θερμοκρασία περιβάλλοντος) , 8 x DI | ||
| Θύρα εξόδου συναγερμού | 2 x ξηρή επαφή | |||
| Θύρα επικοινωνίας | RS485, SNMP | |||
| Οθόνη LCD | Υποστηρίζεται | |||
| Περιβάλλο | Λειτουργικός θερμοκρασία |
-40℃ ~ +65℃ (πλήρης απόδοση κάτω από 50℃) | ||
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ | |||
| Υγρασία λειτουργίας | 5%~95% (χωρίς συμπύκνωση) | |||
| Υψόμετρο | 0~3000m (Εάν το υψόμετρο είναι εντός του εύρους από 2000m έως 3000m, η μέγιστη λειτουργία Η θερμοκρασία μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200 μέτρα.) |
|||

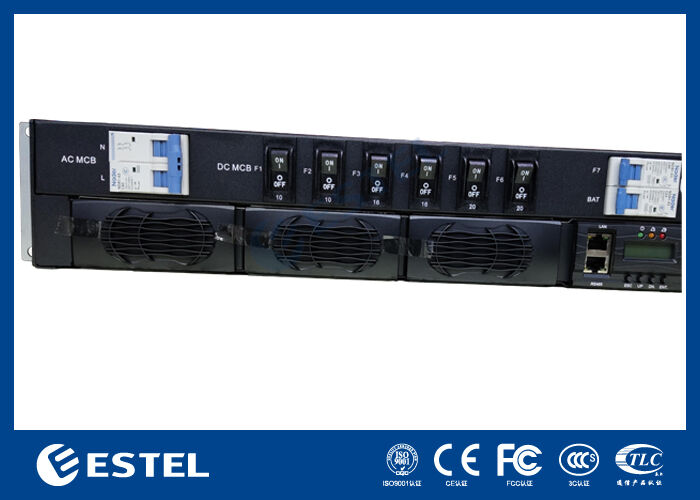

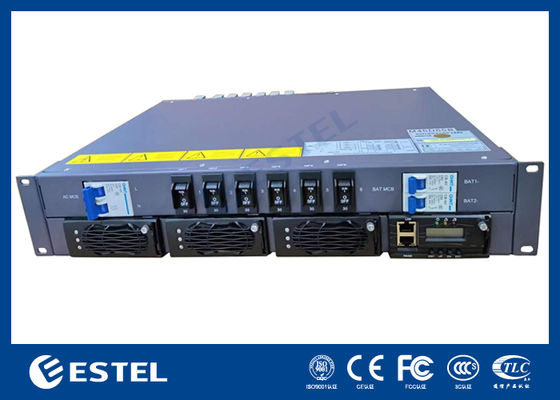

Μπροστινή όψη του συστήματος ανορθωτή DC48V 90A
Μπροστινή όψη του συστήματος ανορθωτή DC48V 90A

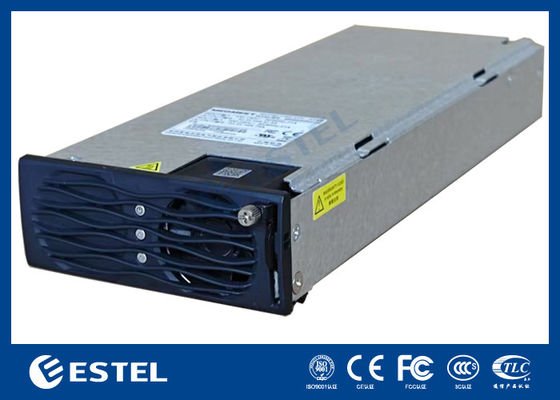

Μονάδα ανορθωτή του συστήματος ισχύος DC48V 90A
-
