19 ιντσών DC48V Διορθωτής Λύση με LLVD BLVD για Τηλεπικοινωνίες
Βασικές Ιδιότητες
Τόπος καταγωγής:
Shenzhen, Κίνα (ηπειρωτική χώρα)
Επωνυμία:
ESTEL
Πιστοποίηση:
ISO9001, CE, 3C, FCC
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1
Τιμή:
735-2864 usd
Όροι πληρωμής:
L/C, D/A, D/P, T/T, Western Union
Δυνατότητα Προμήθειας:
3, 000 σετ ανά μήνα
Σύνοψη του προϊόντος
Λύση ανορθωτή 19 ιντσών 5U DC48V με LLVD BLVD για τηλεπικοινωνίες Επισκόπηση προϊόντος της λύσης ανορθωτή 16kw DC48V Η ET-Series 5U είναι μια πλατφόρμα τροφοδοσίας DC υψηλής πυκνότητας κατηγορίας φορέα, σχεδιασμένη να εξασφαλίζει αδιάλειπτη λειτουργία για κεντρικά γραφεία τηλεπικοινωνιών, μεσαία έως ...
Λεπτομέρειες προϊόντων
Επισημαίνω:
Λύση διορθωτή τηλεπικοινωνιών 19 ιντσών
,Διορθωτής DC48V με LLVD BLVD
,Σύστημα Ισχύος Τηλεπικοινωνιών με εγγύηση
Size:
482mm*350mm*5U(Π*Β*Υ)
Weight:
≤20kg (χωρίς ανορθωτές)
Input Voltage:
220VAC μονοφασική
Input Current:
63A (μέγ.)
Output Voltage:
-48VDC (-42 έως -58VDC)
Installation:
19'' Τοποθετείται σε ράφι
Protection:
LLVD, BLVD
Package:
ξύλινη θήκη
Περιγραφή του προϊόντος
Λύση ανορθωτή 19 ιντσών 5U DC48V με LLVD BLVD για τηλεπικοινωνίες
Επισκόπηση προϊόντος της λύσης ανορθωτή 16kw DC48V
Η ET-Series 5U είναι μια πλατφόρμα τροφοδοσίας DC υψηλής πυκνότητας κατηγορίας φορέα, σχεδιασμένη να εξασφαλίζει αδιάλειπτη λειτουργία για κεντρικά γραφεία τηλεπικοινωνιών, μεσαία έως μεγάλα κέντρα δεδομένων και βιομηχανικές εγκαταστάσεις. Λειτουργώντας από διπλές μονοφασικές εισόδους 220 VAC (με τη μία να χρησιμεύει ως εφεδρικό), παρέχει μια αυστηρά ρυθμιζόμενη έξοδο DC ρυθμιζόμενη από –43V έως –58V, συνήθως ρυθμισμένη στα –53,5V. Με μέγιστη ισχύ 12 kW και απόδοση μετατροπής που υπερβαίνει το 96% σε όλο το τυπικό εύρος φορτίου, το σύστημα μειώνει σημαντικά τόσο την κατανάλωση ενέργειας όσο και το σχετικό κόστος ψύξης.
Σχεδιασμένο για τη συνέχεια της υπηρεσίας, το σύστημα υποστηρίζει έως και δώδεκα μονάδες ανόρθωσης 3000W με δυνατότητα εναλλαγής θερμότητας, επιτρέποντας N+1 ή υψηλότερο πλεονασμό. Κάθε μονάδα ζυγίζει λιγότερο από 2 κιλά και διαθέτει εξαναγκασμένη ψύξη με αέρα, ενεργή διόρθωση συντελεστή ισχύος (≥0,99) και χαμηλή ολική αρμονική παραμόρφωση (THDi ≤5%) για διασφάλιση συμβατότητας δικτύου και σταθερής απόδοσης. Στεγασμένη σε πλαίσιο 5U 19 ιντσών με δυνατότητα τοποθέτησης σε ράφι με βαθμολογία IP20, η μονάδα επιτρέπει την εναλλαγή θερμής πρόσβασης στο μπροστινό μέρος, απλοποιώντας τη συντήρηση. Οι πίσω χάλκινοι δίαυλοι προσφέρουν μια διαδρομή σύνδεσης χαμηλής αντίστασης και υψηλού ρεύματος.

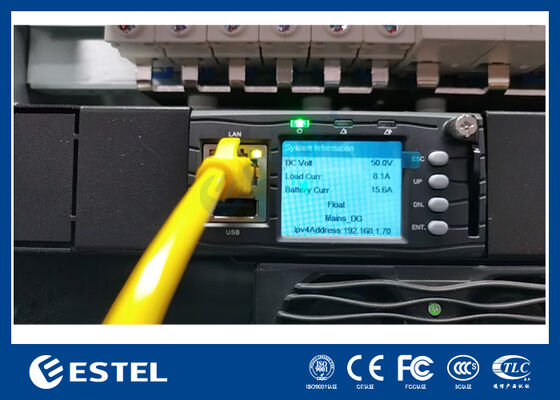

Η ενσωματωμένη διανομή DC με LLVD και BLVD επιτρέπει την προτεραιότητα απόρριψης φορτίου, συμβάλλοντας στη διατήρηση των κρίσιμων αποθεμάτων μπαταρίας κατά τη διάρκεια διακοπών. Ο προηγμένος ελεγκτής συστήματος παρέχει ολοκληρωμένη παρακολούθηση και προγραμματιζόμενη λογική μέσω 3 θυρών AI, 7 DI και 6 DO. Η απομακρυσμένη διαχείριση υποστηρίζεται μέσω διεπαφών RS232, RS485 και SNMP, παρέχοντας στους χειριστές πλήρη ορατότητα των συναγερμών, της απόδοσης και της κατάστασης ανορθωτή. Η οθόνη LCD του μπροστινού πίνακα επιτρέπει την εύκολη πρόσβαση και διαμόρφωση επιτόπου.
Οι μονάδες ανορθωτή παρέχουν αξιόπιστη απόδοση σε ακραίες συνθήκες, λειτουργώντας χωρίς μείωση σε εύρος θερμοκρασιών από –40°C έως +65°C και σχετική υγρασία από 5% έως 95% (χωρίς συμπύκνωση). Η πλήρης ισχύς διατηρείται σε υψόμετρα έως και 3000 μέτρα. Συνδυάζοντας επεκτάσιμο πλεονασμό, έξυπνη διαχείριση φορτίου και στιβαρή κατασκευή, η σειρά ET παρέχει μια μελλοντική βάση ισχύος DC για κρίσιμες για την αποστολή εφαρμογές όπου ο χρόνος διακοπής λειτουργίας δεν αποτελεί επιλογή.
ΠροσδιορισμόςΛύση ανορθωτή 16kw DC48V
| Τύπος | Σύστημα Rectifier Telecom | |||
| Σύστημα | Διάσταση | 482,0W)*350,0(D)*5U(Υ) | ||
| Βάρος | ≤20kg (χωρίς ανορθωτές) | |||
| Λειτουργία ψύξης | Φυσική ψύξη | |||
| Λειτουργία εγκατάστασης | Εγκατεστημένο σε ράφι 19 ιντσών | |||
| Λειτουργία καλωδίωσης | Επάνω είσοδος και άνω έξοδος | |||
| Λειτουργία συντήρησης | Μπροστινή συντήρηση, αλλαγή βαθμού μονάδας υποστήριξης | |||
| Επίπεδο προστασίας | IP20 | |||
| AC Διανομή |
Λειτουργία εισαγωγής |
μονοφασικο 220VAC | ||
| Διακόπτης εισόδου | 2*63A 1P, (ένα για εφεδρικό) | |||
| Συχνότητα εισόδου | 45~65Hz, ονομαστική τιμή: 50Hz/60Hz | |||
| SPD | 20/40ΚΑ, 8/20 η | |||
| DC Διανομή |
Τάση εξόδου | -43~-58VDC, ονομαστική τιμή: -53,5VDC | ||
|
Χωρητικότητα εξόδου (Maximun)
|
12kw (4*3kw, N+1 πλεονασμός) | |||
|
Διακόπτης μπαταρίας
|
Διακόπτης κυκλώματος 2*125A 1P | |||
| Διακόπτης φορτίου |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| Μονάδα ανορθωτή | Τάση εισόδου | 85VAC~300VAC, ονομαστική 220VAC | ||
| Αποδοτικότητα | >96% | |||
| Ονομαστική ισχύς | 3000W (176~300VAC) | |||
| Θερμοκρασία εργασίας | -40℃~+75℃ (πλήρης απόδοση κάτω από 50℃) | |||
| Διάσταση | 106,5mm(Π)×286mm(D)×41,5mm(1U/H) | |||
| Βάρος | ≤2 κιλά | |||
| Λειτουργία ψύξης | Αναγκαστική ψύξη | |||
| Συντελεστής ισχύος | ≥0,99 | |||
| THD | ≤5% | |||
| Έξοδος DC | –43 ~ –58VDC, ονομαστική –53,5VDC, μέγιστη 55A | |||
| Ελεγκτής | Είσοδος σήματος | 3 AI (3 θερμοκρασία περιβάλλοντος) , 7 DI | ||
| Έξοδος συναγερμού | 6 ξηρή επαφή | |||
| RS232 | Υποστηρίζεται | |||
| RS485 | Υποστηρίζεται, 2*RS485 | |||
| SNMP | Υποστηρίζεται | |||
| Λειτουργία εμφάνισης | οθόνη υγρού κρυστάλλου | |||
| Περιβάλλο | Λειτουργικός θερμοκρασία |
-40℃ ~ +65℃ (πλήρης απόδοση κάτω από 50℃) | ||
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ | |||
| Υγρασία λειτουργίας | 5%~95% (χωρίς συμπύκνωση) | |||
| Υψόμετρο | 0~3000m (Εάν το υψόμετρο είναι εντός του εύρους από 2000m έως 3000m, η μέγιστη λειτουργία Η θερμοκρασία μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200 μέτρα.) |
|||

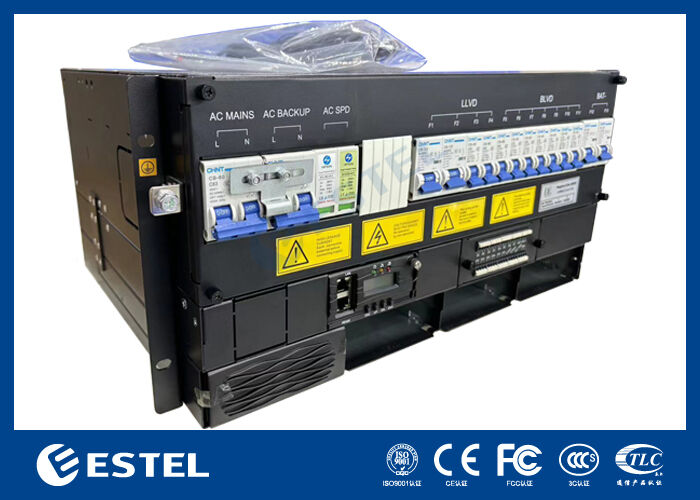

Κατάσταση λύσης ανορθωτή 16kw DC48V

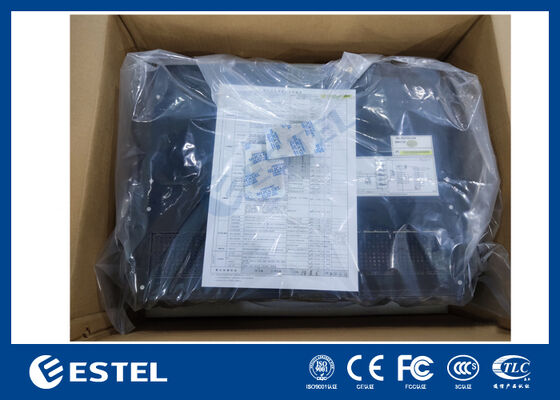

Συσκευασία 16kw DC48V Rectifier Solution
