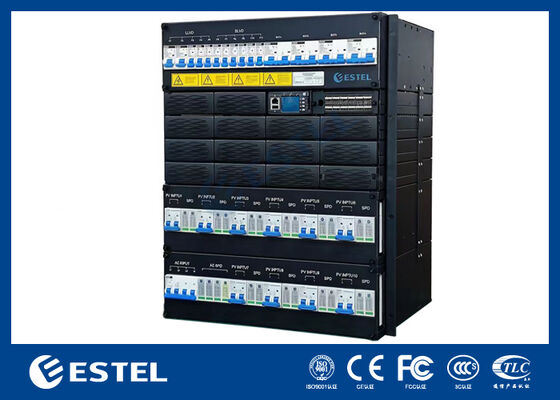

Υβριδικό ενεργειακό πυρήνα τηλεπικοινωνιών με ηλιακή ενέργεια φωτοβολταϊκής ισχύος 30 kW και ισχύς διορθωτή 16 kW
1Εισαγωγή του πυρήνα ενέργειας τηλεπικοινωνιών υβριδικής ενέργειας
Το ET48500-H7E413 είναι ένα ενσωματωμένο σύστημα παροχής ενέργειας που έχει σχεδιαστεί για την παροχή ισχύος -48VDC σε εξοπλισμό επικοινωνίας, το μέγιστο ρεύμα εξόδου του είναι 500A.
Η συσκευή είναι εξοπλισμένη με ηλιακές μονάδες 30kW, οι οποίες μετατρέπουν την φωτοβολταϊκή ενέργεια σε σταθερή τάση 48VDC.που μπορεί να ανιχνεύσει την τάση παραγωγής ενέργειας του ηλιακού πάνελ, και να παρακολουθούν την τάση και την τιμή ρεύματος για να επιτύχουν τη μέγιστη ισχύ της μονάδας για τη μεγιστοποίηση της χρήσης της ηλιακής ενέργειας.
Είναι επίσης εξοπλισμένη με μονάδες ευθυγραμμισμού 16kW, οι οποίες μετατρέπουν την ισχύ του δικτύου 380VAC σε σταθερή τάση 48VDC.Επίσης μπορεί να φορτίζει μπαταρίες ως ενεργειακό εφεδρικό.
2Χαρακτηριστικά του υβριδικού ενεργειακού τηλεπικοινωνιακού πυρήνα
- Η τάση εισόδου εναλλασσόμενου ρεύματος: 380VAC· ευρύ φάσμα τάσης για κάθε φάση: 85VAC έως 300VAC·
- ευρύ φάσμα τάσης εισόδου φωτοβολταϊκής ενέργειας: 120VDC έως 425VDC (τάση ενεργοποίησης > 160VDC),
- Συνολικές λειτουργίες διαχείρισης μπαταρίας·
- Σχεδιασμός που βασίζεται σε δίκτυο, παρέχει 3 × RS485 διεπαφές, 1 × RJ45 διασύνδεση διατηρείται.
- Υποστήριξη της οθόνης οθόνης LCD και λειτουργίας κουμπιών·
- Υποστήριξη της θερμής ανταλλαγής μονάδων ευθυγραμμισμού και μονάδων ηλιακής ενέργειας·
- Ο συντελεστής ισχύος της μονάδας ευθυγραμμισμού είναι έως 0.99.

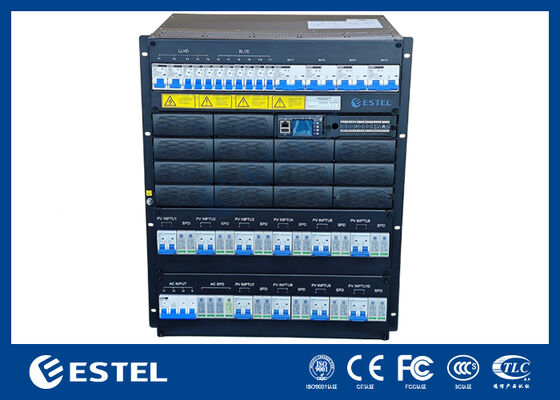

3. Διαμόρφωση συστήματος
| (1) Διακόπτες BLVD |
(2) Διακόπτες LLVD |
(3) Προειδοποιητικές ετικέτες |
| (4) Ενότητες διορθωτή |
(5) Φωτοβολταϊκές μονάδες |
(6) Γήρανση |
| (7) Διακόπτης εισόδου εναλλακτικού ρεύματος |
(8) ΔΠΔ εναλλακτικού ρεύματος |
(9) Διακόπτες μπαταρίας |
| (10) Ετικέτα RS485 |
(11) Μονάδα παρακολούθησης MC2900 |
(12) Πίνακας διεπαφής χρήστη |

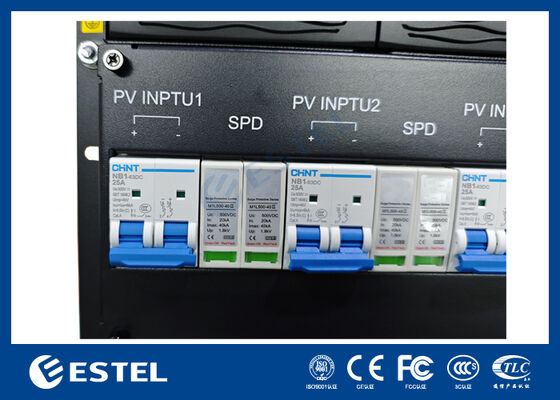

| (13) Διακόπτες εισόδου φωτοβολταϊκών |
(14) Δελτίο SPD για την ηλιακή ενέργεια |
|
4. Αρχές λειτουργίας του συστήματος
1) Ηλεκτρική τροφοδοσία εναλλασσόμενης τάσης
εισόδους ισχύος εναλλασσόμενης τάσης σε μονάδες ευθυγραμμιστή μέσω της μονάδας διανομής εναλλασσόμενης τάσης, και οι μονάδες ευθυγραμμιστή μετατρέπουν ισχύ εναλλασσόμενης τάσης σε ισχύ -48VDC,στη συνέχεια τροφοδοτεί ενέργεια σε πολλαπλά φορτία μέσω της μονάδας διανομής ισχύος συνεχούς ρεύματος.
2) Φωτοβολταϊκή τροφοδοσία
Το σύστημα εισάγει πράσινη ηλιακή ενέργεια. Οι φωτοβολταϊκές μονάδες μετατρέπουν την ηλιακή ενέργεια σε ενέργεια -48VDC και την στέλνουν απευθείας στην μονάδα διανομής συνεχούς ενέργειας.η φωτοβολταϊκή ενέργεια θα χρησιμοποιηθεί ως η πρώτη ενέργεια προτεραιότητας για την τροφοδότηση φορτίων και την φόρτιση μπαταριών, με στόχο την εξοικονόμηση ενέργειας και τη μείωση των εκπομπών.
3) Η φόρτιση και η εκφόρτιση της μπαταρίας
Όταν η τροφοδοσία με εναλλασσόμενο ρεύμα είναι φυσιολογική, οι ενότητες ευθυγραμμιστή όχι μόνο τροφοδοτούν τα φορτία συνεχούς ρεύματος, αλλά παρέχουν επίσης ρεύμα φόρτισης στις μπαταρίες.οι μονάδες ευθυγράμμισης σταματούν να λειτουργούνΜετά την ανάκτηση της τροφοδοσίας με εναλλασσόμενο ρεύμα, οι μονάδες ευθυγραμμιστή αρχίζουν να τροφοδοτούν με ενέργεια τα φορτία με συνεχές ρεύμα.επίσης να φορτίσετε τις μπαταρίες για να αναπληρώσετε την κατανάλωση ενέργειας.

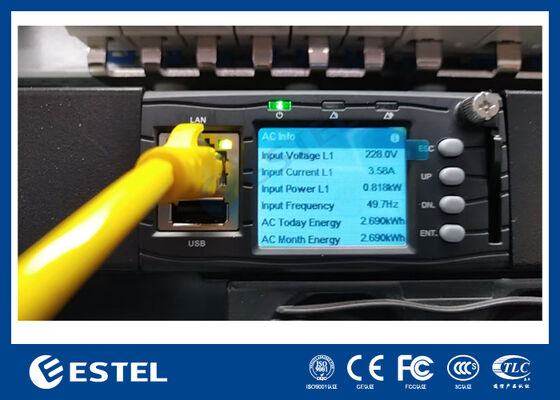

4) Ευφυής παρακολούθηση και διαχείριση
Ως "εγκέφαλος" του τηλεπικοινωνιακού συστήματος ηλεκτροπαραγωγής, η μονάδα παρακολούθησης παρακολουθεί την κατάσταση λειτουργίας διαφόρων συστατικών του συστήματος ηλεκτροπαραγωγής σε πραγματικό χρόνο και εκτελεί τον αντίστοιχο ευφυή έλεγχο.Αν υπάρχει κάποια ανωμαλία, η μονάδα παρακολούθησης αναφέρει εγκαίρως σήματα συναγερμού, ώστε να εξασφαλίζεται η ασφάλεια και η σταθερότητα της τροφοδοσίας.
