Το ενσωματωμένο σύστημα τροφοδοσίας 6U 36 kW ET48600 DC Rack αντιπροσωπεύει μια συμπαγή λύση μετατροπής ισχύος συνεχούς ρεύματος DC, κατηγορίας φορέα, προσαρμοσμένη για κεντρικά γραφεία τηλεπικοινωνιών, κέντρα δεδομένων μεσαίας έως μεγάλης κλίμακας και βιομηχανικές ρυθμίσεις που απαιτούν συνεχή τροφοδοσία συνεχούς ρεύματος χωρίς διακοπές. Λειτουργώντας από μονοφασικό AC 220V χωρίς ενσωματωμένο διακόπτη κυκλώματος, χρησιμοποιεί πίσω χάλκινες ράβδους για την καλωδίωση και παρέχει λεπτή ρυθμιζόμενη έξοδο DC που κυμαίνεται από –43V έως –58V, με ονομαστική ρύθμιση –53,5V. Με μέγιστη χωρητικότητα 36 kW, το σύστημα επιτυγχάνει σταθερά αποδοτικότητες μετατροπής που ξεπερνούν το 96% σε ένα ευρύ φάσμα φορτίου—μειώνοντας τόσο το κόστος ηλεκτρικής ενέργειας όσο και τις απαιτήσεις ψύξης.

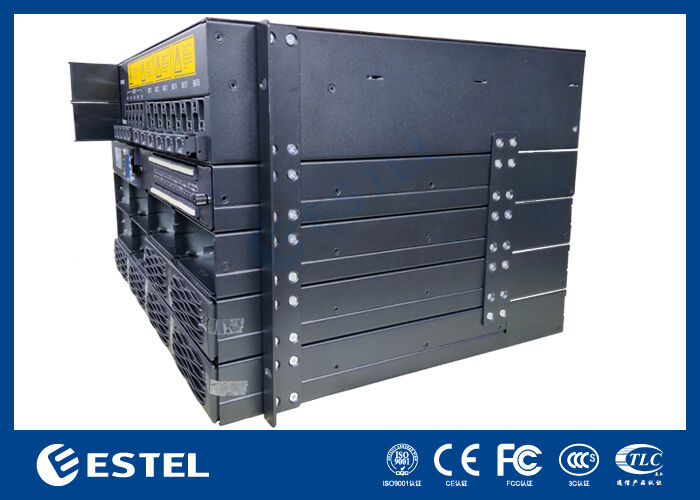

Δομήτου ET48600 48VDC 600A Telecom Power System

• 6U ύψος– ταιριάζει σε τυπικά ράφια 19 ιντσών

• Φυσική ψύξη– χωρίς ανεμιστήρες, αθόρυβη λειτουργία, μηδενική είσοδος σκόνης

• Κορυφαία καλωδίωση εισόδου & άνω εξόδου– Καθαρή μπροστινή πρόσβαση, δεν απαιτείται τάφρο δαπέδου

• Συντήρηση μπροστινής πλευράς & εναλλαγή μονάδας– όλο το σέρβις από μπροστά, δεν απαιτείται διάκενο από πίσω

• Προστασία IP20– χρηματοκιβώτιο για δωμάτια εξοπλισμού εσωτερικού χώρου και καταφύγια

Είσοδος ACτου ET48600 48VDC 600A Telecom Power System

• Μονοφασικο 220VAC– δεν υπάρχει ενσωματωμένος διακόπτης κυκλώματος

• Καλωδίωση πίσω χάλκινου ζυγού– άμεση διανομή για συστήματα πολλαπλών ντουλαπιών

• Συχνότητα 45~65Hz– συμβατό με γεννήτρια και δίκτυο

Έξοδος DCτου ET48600 48VDC 600A Telecom Power System

• Έξοδος -43~-58VDC(ονομασία -53,5 VDC)

• Μέγιστη χωρητικότητα 36 kW– Μονάδες ανορθωτή 12 x 3 kW

• Ν+1 πλεονασμός– πλήρης έξοδος με 11 μονάδες

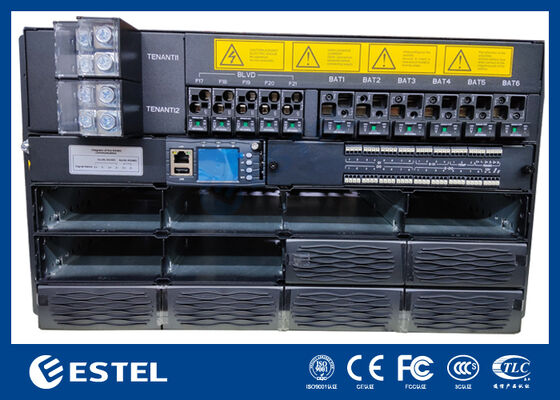

Διανομή μπαταριών & φορτίουτου ET48600 48VDC 600A Telecom Power System

• 6 x 125A/1P διακόπτες μπαταρίας– υποστηρίζει έως και 6 ανεξάρτητες σειρές μπαταρίας

• LLVD1 & LLVD2:Μπλοκ ακροδεκτών 300A – συνδέστε εξωτερικά κουτιά διανομής επέκτασης

• BLVD:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

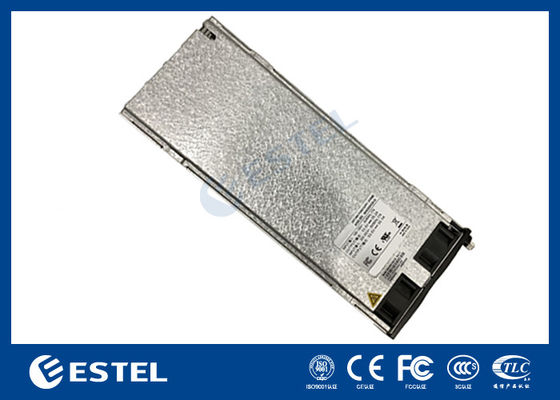

Μονάδα ανορθωτήτου ET48600 48VDC 600A Telecom Power System

• Είσοδος εξαιρετικά ευρείας 85~300VAC– λειτουργεί με έντονες βυθίσεις στο πλέγμα

• >96% αποτελεσματικότητα– χαμηλή θέρμανση, χαμηλό κόστος λειτουργίας

• 3000W σε 1U– υψηλή πυκνότητα ισχύος

• Λειτουργία -40℃~+75℃– πλήρης απόδοση κάτω από 50℃

• Αναγκαστική ψύξη– ανεξάρτητα από τη φυσική ψύξη του πλαισίου

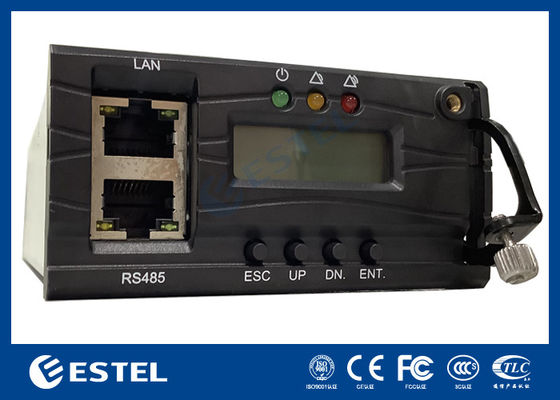

Ελεγκτής και I/O Boardτου ET48600 48VDC 600A Telecom Power System

• 3 x AI(παρακολούθηση θερμοκρασίας περιβάλλοντος)

• 8 x DI + 4 x E-DI– 12 ψηφιακές είσοδοι συνολικά

• 8 x DO + 8 x E-DO– 16 έξοδοι συναγερμού συνολικά

• RS485 & SNMP– απομακρυσμένη διαχείριση διπλού πρωτοκόλλου

• Οθόνη LCD– τοπική κατάσταση και διαμόρφωση
