SNMP RS485 Προσαρμοσμένα τηλεπικοινωνιακά συστήματα ισχύος για εξωτερική επικοινωνία
Λεπτομέρειες προϊόντων
προσαρμοσμένο σύστημα τηλεπικοινωνίας
,SNMP RS232 RS485 σύστημα τροφοδοσίας
,σύστημα ηλεκτροδότησης εξωτερικής επικοινωνίας
SNMP RS232 RS485 Εξατομικευμένα Τηλεπικοινωνιακά Συστήματα Ισχύος για Εξωτερική Επικοινωνία
Επισκόπηση προϊόντος του συστήματος ισχύος DC Cabainet BTS 30kw
Το σύστημα τροφοδοσίας rack ET48500 DC είναι μια λύση μετατροπής ισχύος υψηλής πυκνότητας, κατηγορίας φορέα, προσαρμοσμένη για βασικούς τηλεπικοινωνιακούς κόμβους, κέντρα δεδομένων εταιρικής κλάσης και βιομηχανικούς χώρους όπου η αδιάλειπτη τροφοδοσία DC είναι αδιαπραγμάτευτη. Δέχεται μονοφασική είσοδο 220 VAC μέσω πίσω χάλκινων ζυγών—χωρίς ενσωματωμένο διακόπτη προστασίας κυκλώματος—και παρέχει ρυθμιζόμενη έξοδο DC ρυθμιζόμενη από –43VDC έως –58VDC, ονομαστικά ρυθμισμένη στα –53,5VDC. Με δυνατότητα κλιμάκωσης σε πλήρη ισχύ 30 kW, το σύστημα επιτυγχάνει απόδοση μετατροπής μεγαλύτερη από 96% σε όλο το φάσμα λειτουργίας του, συμβάλλοντας στον περιορισμό της σπατάλης ενέργειας και στη μείωση του συνολικού κόστους ιδιοκτησίας.
Χτισμένο σε μια πλήρως αρθρωτή και ανεκτική σε σφάλματα πλατφόρμα, το σύστημα υποστηρίζει έως και δέκα μονάδες ανόρθωσης 3000W σε N+1 ή διαμορφώσεις βελτιωμένης πλεονασμού. Κάθε μονάδα με δυνατότητα εναλλαγής εν θερμώ ζυγίζει λιγότερο από 2 κιλά και χρησιμοποιεί εξαναγκασμένη ψύξη αέρα σε συνδυασμό με διόρθωση ενεργού συντελεστή ισχύος (≥0,99) και χαμηλή συνολική αρμονική παραμόρφωση (THDi ≤5%), διασφαλίζοντας τόσο σταθερότητα δικτύου όσο και υψηλής πιστότητας έξοδο DC. Ολόκληρο το συγκρότημα περιέχεται σε ένα πλαίσιο 6U σχεδιασμένο για ενσωμάτωση χωρίς εργαλεία σε τυπικά ντουλάπια 19 ιντσών. Η πρόσβαση στο μπροστινό μέρος επιτρέπει την ταχεία αντικατάσταση και σέρβις της μονάδας, ενώ οι πίσω χάλκινες ράβδοι υποστηρίζουν καθαρή καλωδίωση υψηλής έντασης ρεύματος. Ένα περίβλημα με βαθμολογία IP20 παρέχει βασική μηχανική προστασία κατά την εγκατάσταση και τη λειτουργία.
Σενάρια εφαρμογήςΣύστημα ισχύος DC Cabainet BTS 30kw
-
Σταθμοί βάσης 5G Macro
-
Μικροσταθμοί βάσης 5G
-
Σταθμοί βάσης 4G LTE
-
Συστήματα Κατανεμημένων Κεραιών (DAS)
-
Remote Radio Units (RRU) / Base Band Units (BBU)
-
Κεντρικά Γραφεία Τηλεπικοινωνιών
Χαρακτηριστικά του συστήματος ισχύος DC Cabainet BTS 30kw
-
Είσοδος AC: 220V μονοφασική, 45–65Hz
-
AC SPD: 20/40kA, 8/20μs
-
Έξοδος DC: -53,5VDC, 30kW μέγ
-
Μονάδα ανορθωτή: 10 x 3kW, N+1 πλεονασμός,96% αποτελεσματικότητα
-
MCB μπαταρίας: 4 x 125A/1P
-
DC SPD: 10/20kA, 8/20μs
-
LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| Τύπος | ET48500 | |||
| Σύστημα | Διάσταση | 482,0(Π)*350,0(Β)*6Ε(Υ) | ||
| Βάρος | ≤31 kg (χωρίς ανορθωτές) | |||
| Λειτουργία ψύξης | Φυσική ψύξη | |||
| Λειτουργία εγκατάστασης | Εγκατεστημένο σε ράφι 19 ιντσών | |||
| Λειτουργία καλωδίωσης | Επάνω είσοδος και άνω έξοδος | |||
| Λειτουργία συντήρησης | Μπροστινή συντήρηση, αλλαγή βαθμού μονάδας υποστήριξης | |||
| Επίπεδο προστασίας | IP20 | |||
| AC Διανομή |
Λειτουργία εισαγωγής
|
Μονοφασικός 220V χωρίς διακόπτη, καλωδίωση πίσω χάλκινου ζυγού | ||
|
Συχνότητα εισόδου |
45~65Hz, ονομαστική τιμή: 50Hz/60Hz |
|||
|
AC SPD |
20kA/40kA, 8/20μs | |||
| DC Διανομή |
Τάση εξόδου | -43~-58VDC, ονομαστική τιμή: -53,5VDC | ||
| Μέγιστη χωρητικότητα | 30kw (10*3000w, N+1 πλεονασμός) | |||
| Διακόπτες μπαταρίας | 4*125A/1P | |||
| Διακόπτες φορτίου |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA, 8/20μs | |||
| Ανορθωτής | Τάση εισόδου | 85VAC~300VAC, ονομαστική 220VAC | ||
| Αποδοτικότητα | >96% | |||
| Ονομαστική ισχύς | 3000W (176~300VAC) | |||
| Θερμοκρασία εργασίας | -40℃~+75℃ (πλήρης απόδοση κάτω από 50℃) | |||
| Διάσταση | 106,5mm(Π)×286mm(D)×41,5mm(1U/H) | |||
| Βάρος | ≤2 κιλά | |||
| Λειτουργία ψύξης | Αναγκαστική ψύξη | |||
| Συντελεστής ισχύος | ≥0,99 | |||
| THD | ≤5% | |||
| Έξοδος DC | –43 ~ –58VDC, ονομαστική –53,5VDC, μέγιστο 55A | |||
| Ελεγκτής | Είσοδος σήματος | 4 AI (3 θερμοκρασία περιβάλλοντος, 1 υγρασία) ,8 DI | ||
| Έξοδος συναγερμού | 8 ξηρή επαφή | |||
| RS232 | Ναί | |||
| RS485 | Ναί | |||
| SNMP | Ναί | |||
| Λειτουργία εμφάνισης | οθόνη υγρού κρυστάλλου | |||
| Περιβάλλο | Λειτουργικός θερμοκρασία |
-40℃ ~ +65℃ (πλήρης απόδοση κάτω από 50℃) | ||
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ | |||
| Υγρασία λειτουργίας | 5%~95% (χωρίς συμπύκνωση) | |||
| Υψόμετρο | 0~3000m (Εάν το υψόμετρο είναι εντός του εύρους από 2000m έως 3000m, η μέγιστη λειτουργία Η θερμοκρασία μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200 μέτρα.) |
|||

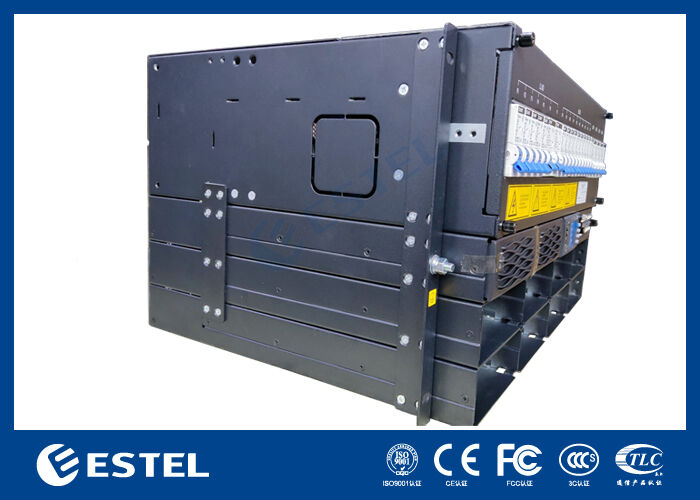

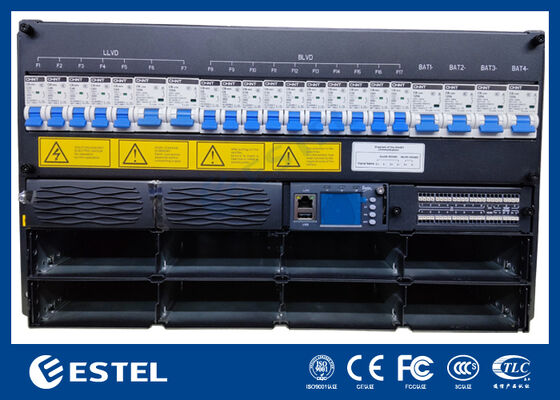

Λεπτομέρειες 30kw BTS Cabainet DC Power System

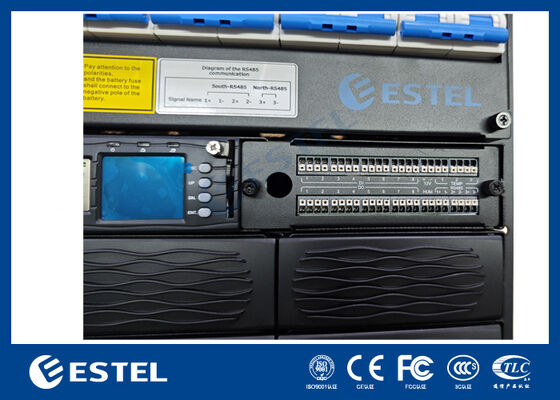

I/O Board του 30kw BTS Cabainet DC Power System

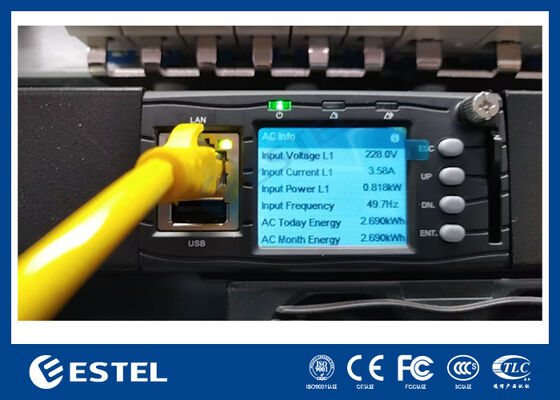

Power Stutas 30kw BTS Cabainet DC Power System
-
