Συστήματα διορθωτή τηλεπικοινωνιών DC48V 3U BTS με τηλεπαρακολούθηση RS485
Λεπτομέρειες προϊόντων
Σύστημα rectifier telecom DC48V
,Σύστημα ηλεκτροδότησης τηλεπικοινωνιών 300A
,Διορθωτής τηλεπαρακολούθησης RS485
Συστήματα ανορθωτών τηλεπικοινωνιών DC48V 3U BTS με απομακρυσμένη παρακολούθηση RS485
Επισκόπηση προϊόντος του συστήματος Rectifier Telecom 3U BTS

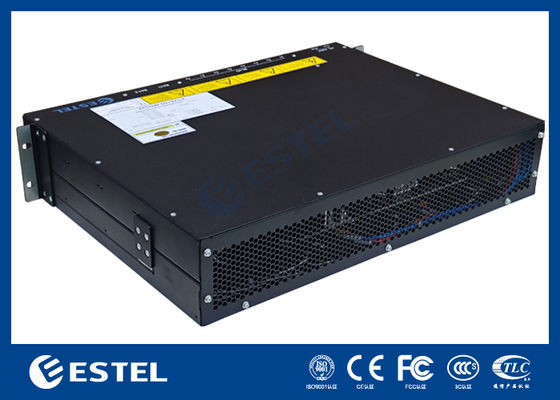

Το ET48300-M5E63 είναι ένα σύστημα τροφοδοσίας DC rack που αναπτύχθηκε από την ESTEL, παρέχει μια υψηλής χωρητικότητας, ανθεκτική λύση ισχύος DC που έχει σχεδιαστεί ειδικά για τηλεπικοινωνιακή υποδομή, λειτουργίες κέντρων δεδομένων και βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη διανομή ισχύος DC. Δέχεται 380VAC (συμβατό για μονοφασικό και τριφασικό) και παρέχει σταθερή έξοδο DC ρυθμιζόμενη μεταξύ –43VDC έως –58VDC, με ονομαστικό σημείο λειτουργίας –53,5VDC. Προσφέροντας μέγιστη ισχύ εξόδου 18 kW, αυτό το σύστημα υποστηρίζει αξιόπιστα εγκαταστάσεις υψηλής ζήτησης, ενώ επιτυγχάνει απόδοση μετατροπής ισχύος άνω του 96%.
Ο πίνακας διανομής DC είναι εξοπλισμένος με διακόπτες κυκλώματος μπαταρίας 1*250A και περιλαμβάνει λειτουργίες LLVD & BLVD για ασφαλή και ευέλικτη διαχείριση ενέργειας. Η ευφυΐα συστήματος παρέχεται από έναν αποκλειστικό ελεγκτή που διαθέτει 3 εισόδους αναλογικού αισθητήρα, 7 εισόδους ψηφιακής κατάστασης και 6 ρυθμιζόμενους ρελέ συναγερμού ξηρής επαφής. Η απομακρυσμένη παρακολούθηση και διαχείριση είναι ενεργοποιημένες μέσω διασυνδέσεων RS232/485 και SNMP, ενώ μια ενσωματωμένη οθόνη LCD επιτρέπει την τοπική προβολή και διαμόρφωση κατάστασης.
Προδιαγραφές ACτου 3U BTS Telecom Rectifier System
Λειτουργία εισαγωγής:380VAC, συμβατό τόσο με μονοφασικές όσο και με τριφασικές διαμορφώσεις
Συχνότητα εισόδου:45Hz έως 65Hz (ονομαστική 50Hz/60Hz)
Προδιαγραφές DCτου 3U BTS Telecom Rectifier System
Τάση εξόδου:-43V έως -58VDC (ονομαστική τιμή -53,5VDC)
Μέγιστη χωρητικότητα:18kW (6 x 3kW ανορθωτικές μονάδες, N+1 πλεονασμός)
Διακόπτης μπαταρίας:1 x 250A
Διακόπτες φορτίουτου 3U BTS Telecom Rectifier System
LLVD:1 x <125A/1PN (δέσμευση)
BLVD:6 x ≤63A/1PN + 2 x ≤125A/1PN (δέσμευση)

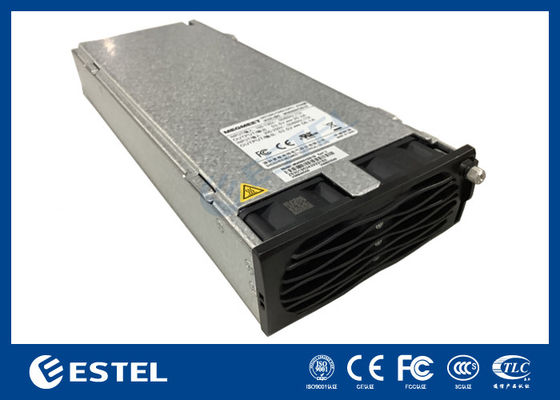

Μονάδα ανορθωτήτου 3U BTS Telecom Rectifier System
Τάση εισόδου:85VAC ~ 300VAC (ονομαστική 220VAC)
Αποδοτικότητα:>96%
Ονομαστική ισχύς:3000W (176~300VAC)
Λειτουργία ψύξης:Αναγκαστική ψύξη
Συντελεστής ισχύος:≥0,99
THD:≤5%
Έξοδος DC:-43 ~ -58VDC (ονομαστική τιμή -53,5VDC), μέγιστο 55A
| Τύπος | ET48300-M5E63 | |||
| Σύστημα | Διάσταση | 482,6(Π)*350,0(Β)*3Ε(Υ) | ||
| Βάρος | ≤15 kg (χωρίς ανορθωτές) | |||
| Λειτουργία ψύξης | Φυσική ψύξη | |||
| Λειτουργία εγκατάστασης | Τοποθετείται σε σχάρα 19 ιντσών ή μέσα στο ντουλάπι | |||
| Λειτουργία καλωδίωσης | Επάνω είσοδος και άνω έξοδος | |||
| Λειτουργία συντήρησης | Μπροστινή συντήρηση, αλλαγή βαθμού μονάδας υποστήριξης | |||
| Επίπεδο προστασίας | IP20 | |||
| AC Διανομή |
Λειτουργία εισαγωγής | 380VAC, συμβατό για μονοφασικό και τριφασικό | ||
| Συχνότητα εισόδου | 45~65Hz, ονομαστική τιμή: 50Hz/60Hz | |||
| DC Διανομή |
Τάση εξόδου | -43~-58VDC, ονομαστική τιμή: -53,5VDC | ||
| Μέγιστη χωρητικότητα | 18kW (6*3kw, N+1 πλεονασμός) | |||
| Διακόπτες μπαταρίας | 1*250Α | |||
| Διακόπτες φορτίου |
LLVD: 1*＜125A/1PN(δεσμευμένο) BLVD: 6*≤63A/1PN+2*≤125A/1PN(δέσμευση) |
|||
| Ανορθωτής | Τάση εισόδου | 85VAC~300VAC, ονομαστική 220VAC | ||
| Αποδοτικότητα | >96% | |||
| Ονομαστική ισχύς | 3000W (176~300VAC) | |||
| Θερμοκρασία εργασίας | -40℃~+75℃ (πλήρης απόδοση κάτω από 50℃) | |||
| Διάσταση | 106,5mm(Π)×286mm(D)×41,5mm(1U/H) | |||
| Βάρος | ≤2 κιλά | |||
| Λειτουργία ψύξης | Αναγκαστική ψύξη | |||
| Συντελεστής ισχύος | ≥0,99 | |||
| THD | ≤5% | |||
| Έξοδος DC | –43 ~ –58VDC, ονομαστική –53,5VDC, μέγιστη 55A | |||
| Ελεγκτής | Είσοδος σήματος | 3 AI (3 θερμοκρασίες περιβάλλοντος), 7 DI | ||
| Έξοδος συναγερμού | 6 ξηρή επαφή | |||
| Θύρα επικοινωνίας | RS232/485, SNMP | |||
| Λειτουργία εμφάνισης | οθόνη υγρού κρυστάλλου | |||
| Περιβάλλο | Λειτουργικός θερμοκρασία |
-40℃ ~ +65℃ (πλήρης απόδοση κάτω από 50℃) | ||
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ | |||
| Υγρασία λειτουργίας | 5%~95% (χωρίς συμπύκνωση) | |||
| Υψόμετρο | 0~3000m (Εάν το υψόμετρο είναι εντός του εύρους από 2000m έως 3000m, η μέγιστη λειτουργία Η θερμοκρασία μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200 μέτρα.) |
|||
Δομή 3U BTS Telecom Rectifier System
-
