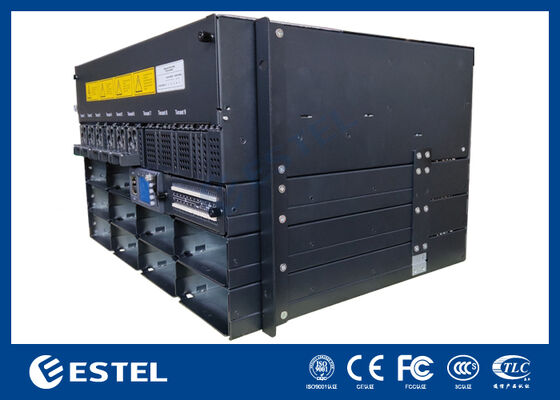

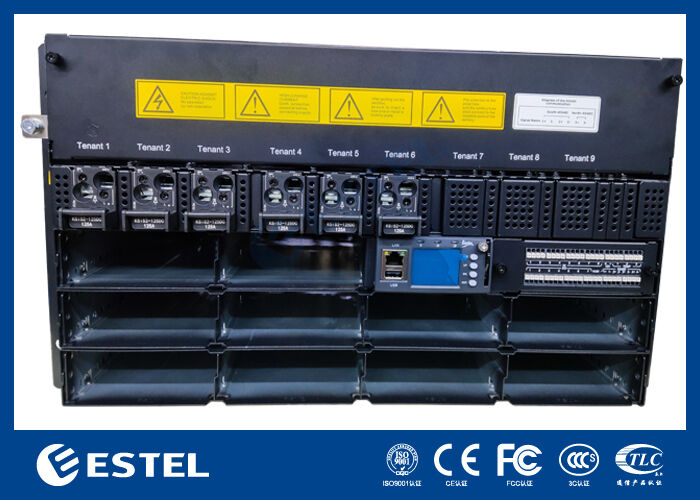

Σύστημα τροφοδοσίας DC 48V Rack-mount Telecom 6U με απομακρυσμένη διαχείριση

Επισκόπηση προϊόντος

Το ET481050-M7E106 Το σύστημα τροφοδοσίας DC rack παρέχει μια λύση DC υψηλής χωρητικότητας, ανθεκτική, σχεδιασμένη ειδικά για υποδομές τηλεπικοινωνιών, λειτουργίες κέντρων δεδομένων και βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη διανομή ισχύος DC. Δέχεται είσοδο L1*3, L2*2, L3*2, N*6 και παρέχει σταθερή έξοδο DC ρυθμιζόμενη μεταξύ –43VDC έως –58VDC, με ονομαστικό σημείο λειτουργίας –53.5VDC. Προσφέροντας μέγιστη χωρητικότητα εξόδου 30kW, αυτό το σύστημα υποστηρίζει αξιόπιστα εγκαταστάσεις υψηλής ζήτησης, επιτυγχάνοντας παράλληλα απόδοση μετατροπής ισχύος που υπερβαίνει το 96%.

Διαθέτοντας αρθρωτό και πλεονάζοντα σχεδιασμό, το σύστημα υποστηρίζει έως και 10*3000W μονάδες ανορθωτή διαμορφωμένες για πλεονασμό N+1, με κάθε συμπαγή μονάδα να ζυγίζει κάτω από 2kg. Οι ανορθωτές χρησιμοποιούν εξαναγκασμένη ψύξη αέρα, επιτυγχάνουν σχεδόν ενότητα συντελεστή ισχύος (≥0.99) και διατηρούν χαμηλή ολική αρμονική παραμόρφωση (THDi ≤5%) για αποδοτική και καθαρή μετατροπή ισχύος. Με πρόσβαση συντήρησης από μπροστά, καλωδίωση από το επάνω πάνελ και προστασία εισόδου IP20, το πλαίσιο 6U rack-mountable δίνει έμφαση στην ασφάλεια λειτουργίας, την ευκολία συντήρησης και την απλή ενσωμάτωση σε τυπικά ντουλάπια 19 ιντσών.

Ο πίνακας διανομής DC είναι εξοπλισμένος με RTN+ και BATT-busbar και περιλαμβάνει και τα δύο LLVD και BLVD λειτουργικότητα για ασφαλή και ευέλικτη διαχείριση ισχύος. Η νοημοσύνη του συστήματος παρέχεται από έναν ειδικό ελεγκτή που διαθέτει 4 αναλογικές εισόδους αισθητήρων, 8 ψηφιακές εισόδους κατάστασης και 7 ρυθμιζόμενα ρελέ συναγερμού ξηρής επαφής. Η απομακρυσμένη παρακολούθηση και διαχείριση είναι ενεργοποιημένη μέσω διεπαφών RS232/485 και SNMP, ενώ μια ενσωματωμένη οθόνη LCD επιτρέπει την τοπική προβολή κατάστασης και τη διαμόρφωση.

Σχεδιασμένο για να λειτουργεί σε απαιτητικές συνθήκες, το σύστημα λειτουργεί σε ένα εκτεταμένο εύρος θερμοκρασίας από –40℃ έως +65℃, ανέχεται σχετική υγρασία από 5% έως 95% (χωρίς συμπύκνωση) και διατηρεί πλήρη απόδοση σε υψόμετρα έως 3000 μέτρα. Συνδυάζοντας μια κλιμακούμενη αρθρωτή αρχιτεκτονική με αποδεδειγμένη αξιοπιστία, αυτό το σύστημα τροφοδοσίας DC 30kW αποτελεί μια ισχυρή και κλιμακούμενη ενεργειακή λύση για κρίσιμες υποδομές όπου η διαθεσιμότητα ισχύος είναι υψίστης σημασίας.

Σύστημα

• Διαστάσεις: 482.0(Π) × 350.0(Β) × 6U(Υ)

• Βάρος: ≤25kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Λειτουργία εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Λειτουργία καλωδίωσης: Επάνω είσοδος και επάνω έξοδος

• Λειτουργία συντήρησης: Μπροστινή συντήρηση, αλλαγή βαθμίδας μονάδας υποστήριξης

• Επίπεδο προστασίας: IP20

Διανομή AC

• Λειτουργία εισόδου: L1*3, L2*2, L3*2, N*6, έξυπνος διακόπτης κυκλώματος

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53.5VDC

• Μέγιστη χωρητικότητα:30kW(10*3kw, πλεονασμός N+1)

• Διακόπτες μπαταρίας: RTN+ και BATT-busbar

• Διακόπτες φορτίου:

• LLVD(έξυπνος διακόπτης κυκλώματος): 6*125A/1PN+reserved 3*≤125A/1PN

• BLVD: RTN+ και BATT-busbar

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διαστάσεις: 106.5mm(Π) × 286mm(Β) × 41.5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Εξαναγκασμένη ψύξη

• Συντελεστής ισχύος: ≥0.99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53.5VDC, μέγιστο 55A

Ελεγκτής

• Μοντέλο: MC2900

• Είσοδος σήματος: 4 AI (3 θερμοκρασία περιβάλλοντος), 8 DI

• Έξοδος συναγερμού: 7 ξηρή επαφή

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
