Σύστημα τροφοδοσίας ανορθωτή Telecom DC48V με προηγμένη απομακρυσμένη διαχείριση

Επισκόπηση προϊόντος

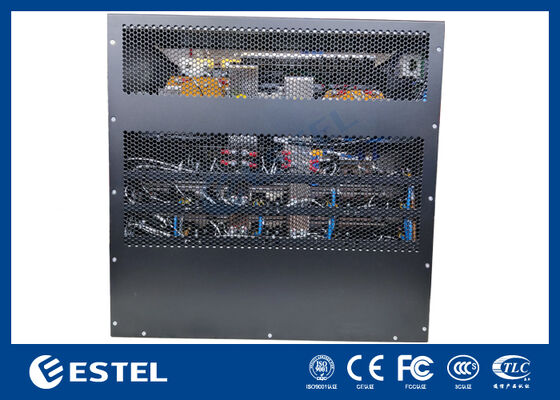

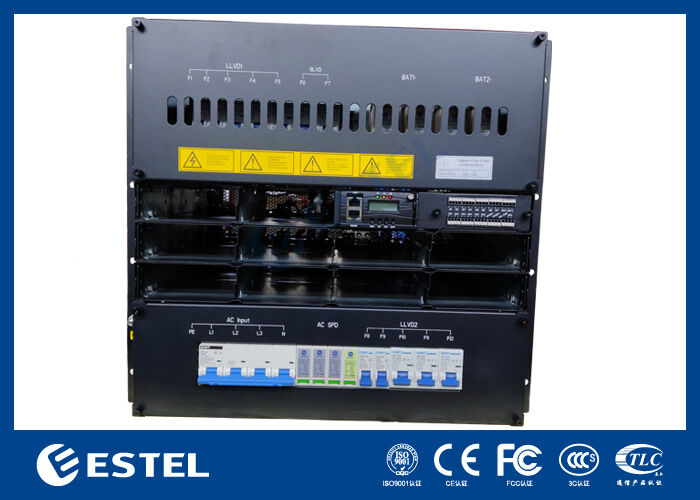

Το ET48750-M7E1010 Το σύστημα τροφοδοσίας DC rack παρέχει μια λύση ισχύος DC υψηλής χωρητικότητας και ανθεκτικότητας, σχεδιασμένη ειδικά για υποδομές τηλεπικοινωνιών, λειτουργίες κέντρων δεδομένων και βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη διανομή ισχύος DC. Δέχεται είσοδο τριφασικού 380VAC και παρέχει σταθερή έξοδο DC ρυθμιζόμενη μεταξύ –43VDC έως –58VDC, με ονομαστικό σημείο λειτουργίας –53,5VDC. Προσφέροντας μέγιστη χωρητικότητα εξόδου 30kW, αυτό το σύστημα υποστηρίζει αξιόπιστα εγκαταστάσεις υψηλής ζήτησης, ενώ επιτυγχάνει απόδοση μετατροπής ισχύος που υπερβαίνει το 96%.

Με αρθρωτό και πλεονάζοντα σχεδιασμό, το σύστημα υποστηρίζει έως και 10*3000W μονάδες ανορθωτή διαμορφωμένες για πλεονασμό N+1, με κάθε συμπαγή μονάδα να ζυγίζει λιγότερο από 2kg. Οι ανορθωτές χρησιμοποιούν ψύξη με εξαναγκασμένο αέρα, επιτυγχάνουν σχεδόν μοναδιαίο συντελεστή ισχύος (≥0,99) και διατηρούν χαμηλή ολική αρμονική παραμόρφωση (THDi ≤5%) για αποδοτική και καθαρή μετατροπή ισχύος. Με συντήρηση από μπροστά, καλωδίωση από το επάνω πάνελ και προστασία εισόδου IP20, το πλαίσιο 10U που τοποθετείται σε rack δίνει έμφαση στην ασφάλεια λειτουργίας, την ευκολία συντήρησης και την απλή ενσωμάτωση σε τυπικά ντουλάπια 19 ιντσών.

Ο πίνακας διανομής DC είναι εξοπλισμένος με ασφάλεια κυκλώματος μπαταρίας 2*250A/2P και περιλαμβάνει 2 LLVD και μια BLVD λειτουργικότητα για ασφαλή και ευέλικτη διαχείριση ισχύος. Η νοημοσύνη του συστήματος παρέχεται από έναν ειδικό ελεγκτή που διαθέτει 3 αναλογικές εισόδους αισθητήρων, 7 ψηφιακές εισόδους κατάστασης και 6 ρελέ συναγερμού ξηρής επαφής με δυνατότητα διαμόρφωσης. Η απομακρυσμένη παρακολούθηση και διαχείριση είναι ενεργοποιημένη μέσω διεπαφών RS232/485 και SNMP, ενώ μια ενσωματωμένη οθόνη LCD επιτρέπει την τοπική προβολή κατάστασης και τη διαμόρφωση.

Σχεδιασμένο για να αποδίδει σε απαιτητικές συνθήκες, το σύστημα λειτουργεί σε ένα εκτεταμένο εύρος θερμοκρασίας από –40℃ έως +65℃, ανέχεται σχετική υγρασία από 5% έως 95% (χωρίς συμπύκνωση) και διατηρεί πλήρη απόδοση σε υψόμετρα έως 3000 μέτρα. Συνδυάζοντας μια κλιμακούμενη αρθρωτή αρχιτεκτονική με αποδεδειγμένη αξιοπιστία, αυτό το σύστημα ισχύος DC 30kW αποτελεί μια ισχυρή και κλιμακούμενη ενεργειακή λύση για κρίσιμες υποδομές όπου η διαθεσιμότητα ισχύος είναι υψίστης σημασίας.

Σύστημα

• Διάσταση: 482,0(Π) × 350,0(Β) × 10U(Υ)

• Βάρος: ≤35kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Λειτουργία εγκατάστασης: Εγκατεστημένο σε rack 19 ιντσών ή μέσα στο ντουλάπι

• Λειτουργία καλωδίωσης: Επάνω είσοδος και επάνω έξοδος

• Λειτουργία συντήρησης: Μπροστινή συντήρηση, αλλαγή βαθμίδας μονάδας υποστήριξης

• Επίπεδο προστασίας: IP20

Διανομή AC

• Λειτουργία εισόδου: Τριφασικό 380VAC, 125A/4P

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53,5VDC

• Μέγιστη χωρητικότητα:30kW(10*3kw, πλεονασμός N+1)

• Διακόπτες μπαταρίας: Ασφάλεια 2*250A/2P

• Διακόπτες φορτίου:

• LLVD1: 2*63A/1P+3*100A/1P;

• LLVD2: 2*63A/1P+3*100A/1P

• BLVD: 2*100A/1P

• DC SPD: 10kA/20kA, 8/20μs

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διάσταση: 106,5mm(Π) × 286mm(Β) × 41,5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0,99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53,5VDC, μέγιστο 55A

Ελεγκτής

• Μοντέλο: MC2600

• Είσοδος σήματος: 3 AI (3 θερμοκρασία περιβάλλοντος), 7 DI

• Έξοδος συναγερμού: 6 ξηρή επαφή

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
