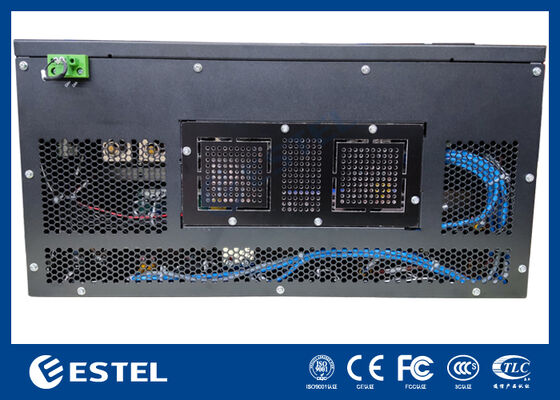

Τροφοδοτικό διακόπτη συστήματος ανορθωτή DC48V 18 kw για δίκτυα τηλεπικοινωνιών

Επισκόπηση προϊόντος τουΤροφοδοτικό διακόπτη συστήματος ανορθωτή DC48V 18 kw

Το ET48450-M7F65Το σύστημα τροφοδοσίας rack DC παρέχει μια υψηλής χωρητικότητας, ανθεκτική λύση ισχύος DC που έχει σχεδιαστεί ειδικά για τηλεπικοινωνιακή υποδομή, λειτουργίες κέντρων δεδομένων και βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη διανομή ισχύος DC. Δέχεται τριφασική είσοδο 380VAC και παρέχει σταθερή έξοδο DC ρυθμιζόμενη μεταξύ –43VDC έως –58VDC, με ονομαστικό σημείο λειτουργίας –53,5VDC. Προσφέροντας μέγιστη ισχύ εξόδου 18 kW, αυτό το σύστημα υποστηρίζει αξιόπιστα εγκαταστάσεις υψηλής ζήτησης, ενώ επιτυγχάνει απόδοση μετατροπής ισχύος άνω του 96%.

Διαθέτοντας αρθρωτό και πλεονάζον σχεδιασμό, το σύστημα υποστηρίζει μονάδες ανορθωτή έως 6*3000W διαμορφωμένες για πλεονασμό N+1, με κάθε συμπαγή μονάδα να ζυγίζει λιγότερο από 2 κιλά. Οι ανορθωτές χρησιμοποιούν ψύξη με εξαναγκασμένο αέρα, επιτυγχάνουν συντελεστή ισχύος σχεδόν μονάδας (≥0,99) και διατηρούν χαμηλή ολική αρμονική παραμόρφωση (THDi ≤5%) για αποτελεσματική και καθαρή μετατροπή ισχύος. Με συντήρηση μπροστινής πρόσβασης, καλωδίωση στο επάνω πάνελ και προστασία εισόδου IP20, το πλαίσιο 5U που τοποθετείται σε rack δίνει έμφαση στη λειτουργική ασφάλεια, την ευκολία εξυπηρέτησης και την απλή ενσωμάτωση σε τυπικά ντουλάπια 19 ιντσών.

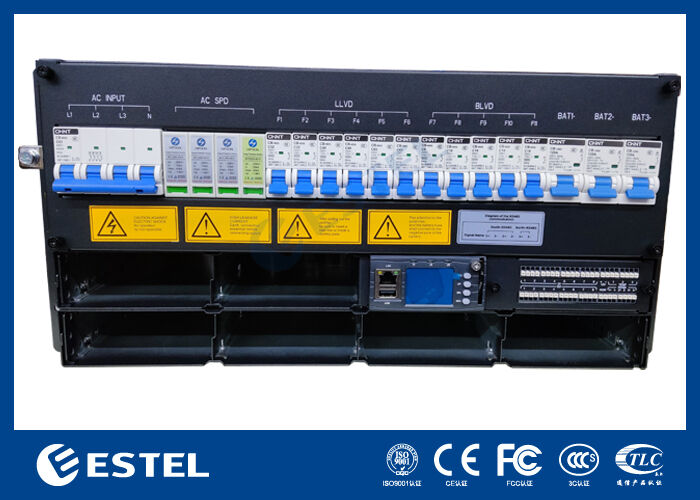

Ο πίνακας διανομής DC είναι εξοπλισμένος με διακόπτες κυκλώματος μπαταρίας 3*125A/1P και περιλαμβάνει LLVDκαι αΛειτουργία BLVD για ασφαλή και ευέλικτη διαχείριση ενέργειας. Η ευφυΐα συστήματος παρέχεται από έναν αποκλειστικό ελεγκτή που διαθέτει 4 εισόδους αναλογικού αισθητήρα, 8 εισόδους ψηφιακής κατάστασης και 8 ρυθμιζόμενα ρελέ συναγερμού ξηρής επαφής. Η απομακρυσμένη παρακολούθηση και διαχείριση είναι ενεργοποιημένες μέσω διασυνδέσεων RS232/485 και SNMP, ενώ μια ενσωματωμένη οθόνη LCD επιτρέπει την τοπική προβολή και διαμόρφωση κατάστασης.

Δύναμη τουΤροφοδοτικό διακόπτη συστήματος ανορθωτή DC48V 18 kw

ΕλεγκτήςτουΤροφοδοτικό διακόπτη συστήματος ανορθωτή DC48V 18 kw

Μονάδα ανορθωτήτουΤροφοδοτικό διακόπτη συστήματος ανορθωτή DC48V 18 kw

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Αποδοτικότητα: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διάσταση: 106,5 mm (Π) × 286 mm (Β) × 41,5 mm (Υ) (1 U/H)

• Βάρος: ≤2 kg

• Λειτουργία ψύξης: Αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0,99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53,5VDC, μέγιστη 55A

ΠεριβάλλοτουΤροφοδοτικό διακόπτη συστήματος ανορθωτή DC48V 18 kw

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός της περιοχής από 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)

ΚαθέκαστατουΤροφοδοτικό διακόπτη συστήματος ανορθωτή DC48V 18 kw
