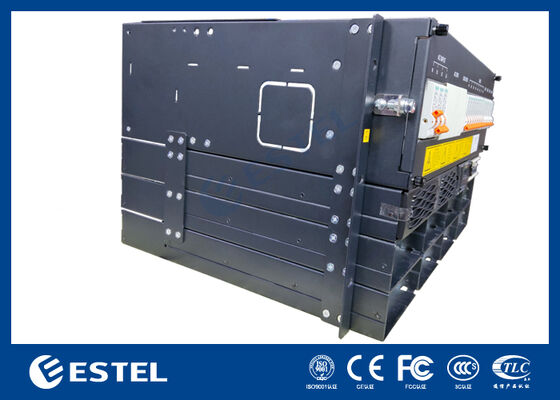

6U Telecom DC48V σύστημα τροφοδοσίας διορθωτή με ολοκληρωμένο τηλεχειριστήριο

Επισκόπηση του προϊόντος

Σχεδιασμένο για τις απαιτητικές τηλεπικοινωνίες, τα κέντρα δεδομένων και τις βιομηχανικές εφαρμογές, το σύστημα ηλεκτρικής ενέργειας ET48400-M5E86B DC Rack παρέχει ανθεκτική, υψηλής χωρητικότητας ενέργεια συνεχούς ρεύματος.Δέχεται τριστάσια είσοδο 380VAC, παρέχοντας σταθερή, ρυθμιζόμενη ισχύ από ₹43VDC έως ₹58VDC (συνήθως ₹53.5VDC) με μέγιστη ισχύ 24kW και απόδοση άνω του 96%.

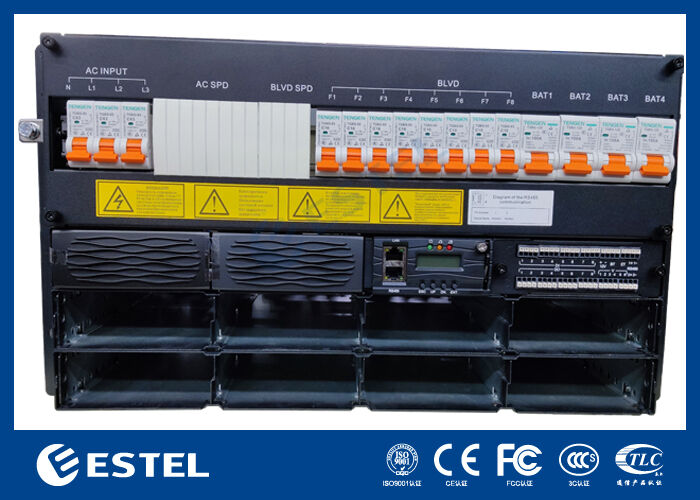

Ο αρθρωτός σχεδιασμός υποστηρίζει την επανεξάρτηση N + 1 με έως οκτώ μονάδες ευθυγραμμιστή 3000W, η καθεμία από τις οποίες προσφέρει μετατροπή υψηλής απόδοσης με συντελεστή ισχύος ≥ 0,99 και THDi ≤ 5%.Τοποθετημένο σε βελτιστοποιημένο για την υπηρεσία πλαίσιο 6U με πρόσβαση στο μπροστινό μέρος και καλωδίωση στο επάνω πάνελΤο σύστημα απλοποιεί την εγκατάσταση και τη συντήρηση. Το πάνελ διανομής συνεχούς ρεύματος περιλαμβάνει διακόπτες κυκλωμάτων μπαταρίας 4 * 100A / 1P, κλιμακώσιμο LLVD και BLVD για ευέλικτη διαχείριση ενέργειας.

Ένας ειδικός ελεγκτής με αναλογικές / ψηφιακές εισόδους και ρυθμιζόμενα αναμεταδιδόμενα συναγερμού, παράλληλα με διεπαφές RS232/485 και SNMP, παρέχει ολοκληρωμένη τοπική και απομακρυσμένη παρακολούθηση.Σχεδιασμένα για αξιόπιστη λειτουργία σε ακραία περιβάλλοντα (από 40 °C έως +65 °C), έως 95% RH, υψόμετρο 3000 m), το σύστημα αυτό προσφέρει μια ισχυρή και κλιμακώσιμη βάση ισχύος για κρίσιμες υποδομές.

Σύστημα

• Μέγεθος: 482,0 W × 350,0 D × 6U H

• Βάρος: ≤ 25 kg (χωρίς ευθυγραμμιστές)

• Τρόπος ψύξης: φυσική ψύξη

• Τρόπος εγκατάστασης: Εγκατάσταση σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Τρόπος καλωδίωσης: ανώτερη είσοδος και ανώτερη έξοδος

• Τρόπος συντήρησης: Προσωρινή συντήρηση, αλλαγή βαθμού υποστήριξης μονάδας

• Επίπεδο προστασίας: IP20

Διανομή εναλλακτικού ρεύματος

• Τρόπος εισαγωγής:380VAC τριστάσης, 3*63A/1P+N

• Συχνότητα εισόδου: 4566Hz, ονομαστική τιμή: 50Hz/60Hz

Διανομή συνεχούς τάσης

• Η τάση εξόδου: ¥43 ~ ¥58VDC, ονομαστική τιμή: ¥53,5VDC

• Μέγιστη χωρητικότητα:24kW ((8*3kw, N+1 εφεδρικότητα)

• Διακόπτες μπαταριών:4*100A/1P

• Συσκευές διάσπασης φορτίου:

• LLVD*2: Χρησιμοποιείται με κουτί διανομής

• BLVD:4*16A/1P+4*10A/1P

Διορθωτής

• Η τάση εισόδου:85VAC ~ 300VAC, ονομαστική 220VAC

• Αποτελεσματικότητα: > 96%

• Δυναμική ονομαστικής ισχύος: 3000 W (176 ̇ 300 VAC)

• Θερμοκρασία λειτουργίας: ∼40°C ~ +75°C (πλήρης ισχύς κάτω των 50°C)

• Μέγεθος: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Βάρος: ≤2kg

• Τρόπος ψύξης: αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0.99

• ΤHD: ≤ 5%

• Συνεχή έξοδος: ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη 55A

Ελεγκτής

• Μοντέλο: MC2600

• Εισαγωγή σήματος: 2 AI (2 θερμοκρασία περιβάλλοντος), 8 DI

• Έκδοση συναγερμού: 8 στεγνή επαφή

• Πύλη επικοινωνίας: RS232/485, SNMP

• Τρόπος εμφάνισης: LCD

Περιβάλλον

• Θέρμανση λειτουργίας: 40 °C ~ + 65 °C (πλήρης ισχύς κάτω των 50 °C)

• Θερμοκρασία αποθήκευσης: ¥40°C ~ +70°C

• Υγρασία λειτουργίας: 5% ~ 95% (μη συμπυκνωτική)

• Ανυψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός της κλίμακας 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1 °C καθώς το υψόμετρο αυξάνεται κατά 200m.)
