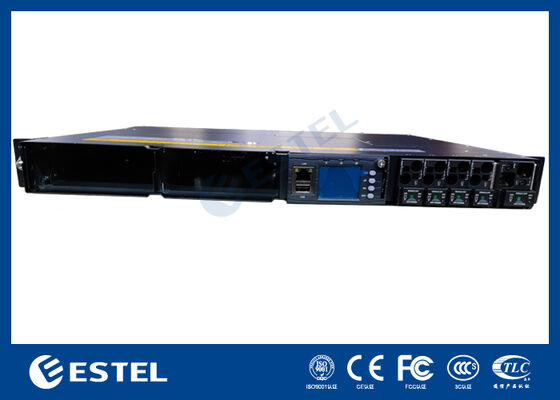

Μοναδιαίο Σύστημα Τηλεπικοινωνιακής Ισχύος DC με Απομακρυσμένη Διαχείριση SNMP/Web

Επισκόπηση Προϊόντος

Το ET48100-M5E21Το σύστημα ηλιακής ενέργειας παρέχει μια λύση ισχύος DC υψηλής χωρητικότητας, ανθεκτική, σχεδιασμένη ειδικά για υποδομές τηλεπικοινωνιών, λειτουργίες κέντρων δεδομένων και βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη διανομή ισχύος DC. Δέχεται είσοδο 220VAC μονοφασική και παρέχει σταθερή έξοδο DC ρυθμιζόμενη μεταξύ –43VDC έως –58VDC, με ονομαστικό σημείο λειτουργίας –53.5VDC. Προσφέροντας μέγιστη χωρητικότητα εξόδου 6kW, αυτό το σύστημα υποστηρίζει αξιόπιστα εγκαταστάσεις υψηλής ζήτησης, ενώ επιτυγχάνει απόδοση μετατροπής ισχύος που υπερβαίνει το 96%.

Διαθέτοντας ένα αρθρωτό και πλεονάζον σχέδιο, το σύστημα υποστηρίζει έως και 2*3000W μονάδες ανορθωτή διαμορφωμένες για πλεονασμό N+1, με κάθε συμπαγή μονάδα να ζυγίζει κάτω από 2kg. Οι ανορθωτές χρησιμοποιούν ψύξη με εξαναγκασμένο αέρα, επιτυγχάνουν σχεδόν ενιαίο συντελεστή ισχύος (≥0.99) και διατηρούν χαμηλή ολική αρμονική παραμόρφωση (THDi ≤5%) για αποδοτική και καθαρή μετατροπή ισχύος. Με συντήρηση από μπροστά, καλωδίωση από το επάνω πάνελ και προστασία εισόδου IP20, το πλαίσιο 1U rack-mountable τονίζει την ασφάλεια λειτουργίας, την ευκολία συντήρησης και την απλή ενσωμάτωση σε τυπικά ντουλάπια 19 ιντσών.

Ο πίνακας διανομής DC είναι εξοπλισμένος με 1*100A/1PN διακόπτες κυκλώματος μπαταρίας και περιλαμβάνει λειτουργικότητα Αποσύνδεσης Χαμηλής Τάσης Μπαταρίας (BLVD) για ασφαλή και ευέλικτη διαχείριση ισχύος. Η νοημοσύνη του συστήματος παρέχεται από έναν ειδικό ελεγκτή που διαθέτει 4 αναλογικές εισόδους αισθητήρων, 8 ψηφιακές εισόδους κατάστασης και 8 ρυθμιζόμενα ρελέ συναγερμού ξηρής επαφής. Η απομακρυσμένη παρακολούθηση και διαχείριση ενεργοποιούνται μέσω διεπαφών RS232/485 και SNMP, ενώ μια ενσωματωμένη οθόνη LCD επιτρέπει την τοπική προβολή κατάστασης και τη διαμόρφωση.

Σχεδιασμένο για να αποδίδει σε απαιτητικές συνθήκες, το σύστημα λειτουργεί σε ένα εκτεταμένο εύρος θερμοκρασίας από –40℃ έως +65℃, ανέχεται σχετική υγρασία από 5% έως 95% (χωρίς συμπύκνωση) και διατηρεί πλήρη απόδοση σε υψόμετρα έως 3000 μέτρα. Συνδυάζοντας μια κλιμακούμενη αρθρωτή αρχιτεκτονική με αποδεδειγμένη αξιοπιστία, αυτό το σύστημα ισχύος DC 9kW στέκεται ως μια ισχυρή και κλιμακούμενη ενεργειακή λύση για κρίσιμες υποδομές όπου η διαθεσιμότητα ισχύος είναι υψίστης σημασίας.

Σύστημα

• Διάσταση: 482.0(Π) × 350.0(Β) × 1U(Υ)

• Βάρος: ≤10kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Λειτουργία εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Λειτουργία καλωδίωσης: Επάνω είσοδος και επάνω έξοδος

• Λειτουργία συντήρησης: Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας

• Επίπεδο προστασίας: IP20

Είσοδος

• Λειτουργία εισόδου: Φωτοβολταϊκό υψηλής τάσης 63A/2P

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53.5VDC

• Μέγιστη χωρητικότητα:6kW(2*3kw, πλεονασμός N+1)

• Διακόπτες μπαταρίας: 1*100A/1PN

• Διακόπτες φορτίου: BLVD: 4*63A/1PN

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διάσταση: 106.5mm(Π) × 286mm(Β) × 41.5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0.99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53.5VDC, μέγιστο 55A

Ελεγκτής

• Είσοδος σήματος: 4 AI (3 θερμοκρασία περιβάλλοντος, 1 υγρασία), 8 DI

• Έξοδος συναγερμού: 8 ξηρή επαφή

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
