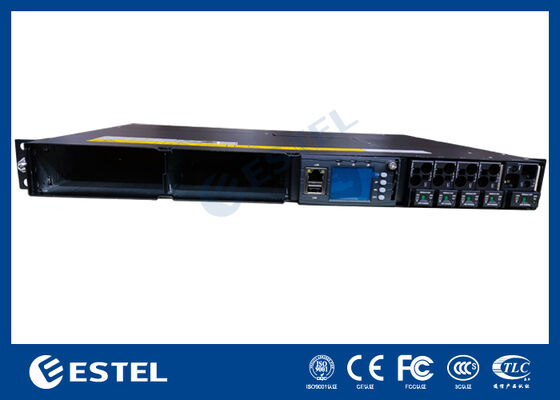

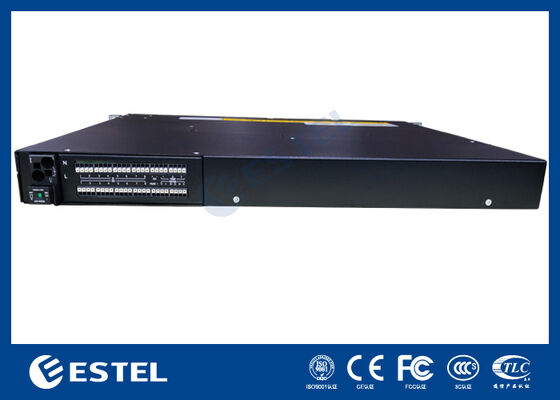

Σύστημα διόρθωσης τηλεπικοινωνιών για τηλεπικοινωνίες με απομακρυσμένη διαχείριση και έλεγχο

Επισκόπηση του προϊόντος

Το σύστημα τροφοδοσίας συρτάρια συνεχούς ρεύματος ET4860-M3J21 παρέχει μια υψηλής χωρητικότητας, ανθεκτική λύση τροφοδοσίας συνεχούς ρεύματος σχεδιασμένη ειδικά για υποδομές τηλεπικοινωνιών, λειτουργίες κέντρων δεδομένων,και βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη διανομή ισχύος συνεχούς ρεύματοςΔέχεται 220VAC μονοφασική είσοδο και παρέχει σταθερή ισχύ DC ρυθμιζόμενη μεταξύ 43VDC και 58VDC, με ονομαστικό σημείο λειτουργίας 53,5VDC. Προσφέρει μέγιστη ισχύ εξόδου 6kw,το σύστημα αυτό υποστηρίζει αξιόπιστα εγκαταστάσεις υψηλής ζήτησης, επιτυγχάνοντας παράλληλα απόδοση μετατροπής ισχύος άνω του 96%.

Το σύστημα διαθέτει ένα μοντελοποιημένο και περιττό σχεδιασμό και υποστηρίζει έως και 2*3000W μονάδες ευθυγραμμιστή που είναι διαμορφωμένες για N+1 περιττότητα, με κάθε συμπαγή μονάδα να ζυγίζει λιγότερο από 2kg.Οι ευθυγραμμιστές χρησιμοποιούν εξαναγκαστική ψύξη αέρα, επιτυγχάνεται ένας συντελεστής ισχύος κοντά στην ενότητα (≥0,99), και διατηρείται χαμηλή συνολική αρμονική στρέβλωση (THDi ≤5%) για αποτελεσματική και καθαρή μετατροπή ισχύος.και προστασία εισόδου IP20, το 6U υπόστεγο που τοποθετείται στο ράφι τονίζει την ασφάλεια της λειτουργίας, την ευκολία της υπηρεσίας και την απλή ενσωμάτωση σε τυποποιημένα ντουλάπια 19 ιντσών.

Σύστημα

• Μέγεθος: 482,0 W × 350,0 D × 1U H

• Βάρος: ≤ 10 kg (χωρίς ευθυγραμμιστές)

• Τρόπος ψύξης: φυσική ψύξη

• Τρόπος εγκατάστασης: Εγκατάσταση σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Τρόπος καλωδίωσης: ανώτερη είσοδος και ανώτερη έξοδος

• Τρόπος συντήρησης: Προσωρινή συντήρηση, αλλαγή βαθμού υποστήριξης μονάδας

• Επίπεδο προστασίας: IP20

Διανομή εναλλακτικού ρεύματος

• Τρόπος εισαγωγής:220VAC μονοφασική, 63A/1PN

• Συχνότητα εισόδου: 4566Hz, ονομαστική τιμή: 50Hz/60Hz

Διανομή συνεχούς τάσης

• Η τάση εξόδου: ¥43 ~ ¥58VDC, ονομαστική τιμή: ¥53,5VDC

• Μέγιστη χωρητικότητα:6kW ((2*3kw, N+1 εφεδρικότητα)

• Διακόπτες μπαταριών:1*100A/1PN

• Συσκευές διάσπασης φορτίου:BLVD:2*32A/1PN+2*63A/1PN

Διορθωτής

• Η τάση εισόδου:85VAC ~ 300VAC, ονομαστική 220VAC

• Αποτελεσματικότητα: > 96%

• Δυναμική ονομαστικής ισχύος: 3000 W (176 ̇ 300 VAC)

• Θερμοκρασία λειτουργίας: ∼40°C ~ +75°C (πλήρης ισχύς κάτω των 50°C)

• Μέγεθος: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Βάρος: ≤2kg

• Τρόπος ψύξης: αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0.99

• ΤHD: ≤ 5%

• Συνεχή έξοδος: ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη 55A

Ελεγκτής

• Μοντέλο: MC2900

• Εισαγωγή σήματος: 4 AI (3 θερμοκρασία περιβάλλοντος, 1 υγρασία), 8 DI

• Έκδοση συναγερμού: 8 στεγνή επαφή

• Πύλη επικοινωνίας: RS232/485, SNMP

• Τρόπος εμφάνισης: LCD

Περιβάλλον

• Θέρμανση λειτουργίας: 40 °C ~ + 65 °C (πλήρης ισχύς κάτω των 50 °C)

• Θερμοκρασία αποθήκευσης: ¥40°C ~ +70°C

• Υγρασία λειτουργίας: 5% ~ 95% (μη συμπυκνωτική)

• Ανυψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός της κλίμακας 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1 °C καθώς το υψόμετρο αυξάνεται κατά 200m.)
