Πίνακας ηλεκτροπαραγωγής τηλεπικοινωνιών 30kW Δύναμη διορθωτή και ηλιακή ενέργεια Υβριδικό σύστημα ηλεκτροπαραγωγής τηλεπικοινωνιών συνεχούς ρεύματος

Πίνακας ηλεκτρικής ενέργειας τηλεπικοινωνιών 30 kW Δύναμη διορθωτή και ηλιακή ενέργεια Υβριδικό σύστημα ηλεκτρικής ενέργειας τηλεπικοινωνιών συνεχούς ρεύματος

1Γενική εικόνα του συστήματος ηλεκτρικής ενέργειας της ESTEL Telecom

Το εξατομικευμένο υβριδικό ενεργειακό τηλεπικοινωνιακό ηλεκτρικό ντουλάπι της ESTEL αποτελείται κυρίως από εξωτερικό ντουλάπι, σύστημα τηλεπικοινωνίας, μονάδα διανομής ενέργειας, σύστημα ψύξης και μονάδα παρακολούθησης του περιβάλλοντος.Αυτός ο τύπος ντουλάπις μπορεί να προσαρμοστεί, και οι διαμορφώσεις του βασίζονται σε διαφορετικές ανάγκες διαφορετικών πελατών.

• Εξωτερικό ντουλάπι
• Συστήματα ηλεκτροπαραγωγής τηλεπικοινωνιών
• Μονάδα διανομής ενέργειας
• Σύστημα ψύξης
• Μονάδα παρακολούθησης του περιβάλλοντος
• Συλλέκτες
• Μετατροπέας
• Και ούτω καθεξής

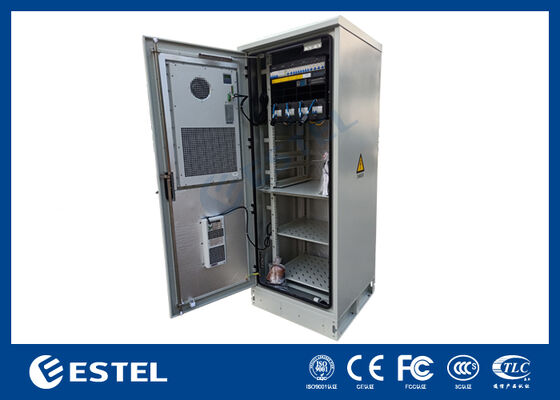

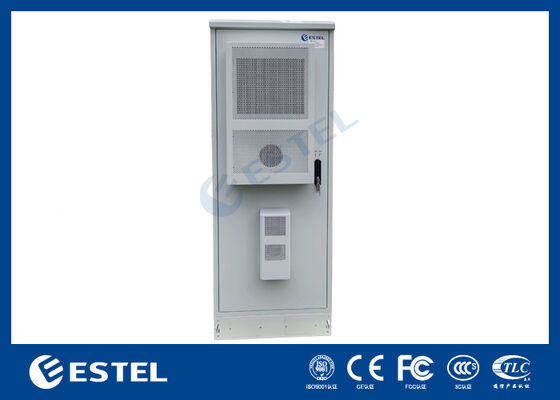

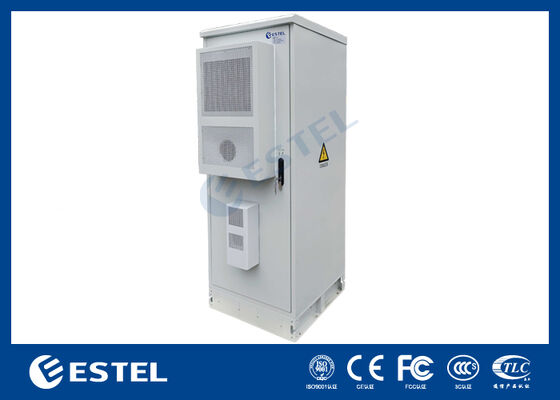

2. Χαρακτηριστικά του εξωτερικού ντουλαπιού

• Πρότυπο: ET7575200A-38U
• Μέγεθος: 750*750*2000mm
• Υλικό: Γαλβανισμένη πλάκα χάλυβα
• Χώρος: Δύο διαμερίσματα, άνω διαμέρισμα για το σύστημα ηλεκτροπαραγωγής τηλεπικοινωνιών, κάτω διαμέρισμα για τις μπαταρίες
• Πύλη: μία μπροστινή πόρτα
• Κλειδώματα τριών σημείων
• Χάντζες: ενσωματωμένες χάντζες
• Επιχρισμός: Επιχρισμός σκόνης από πολυεστέρα
• Χρώμα: RAL7035
• Εγκατάσταση: Στο δάπεδο

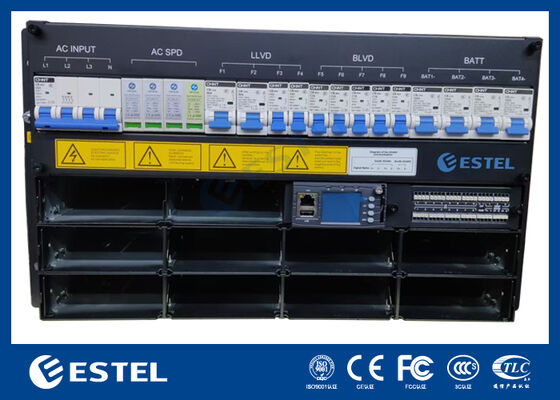

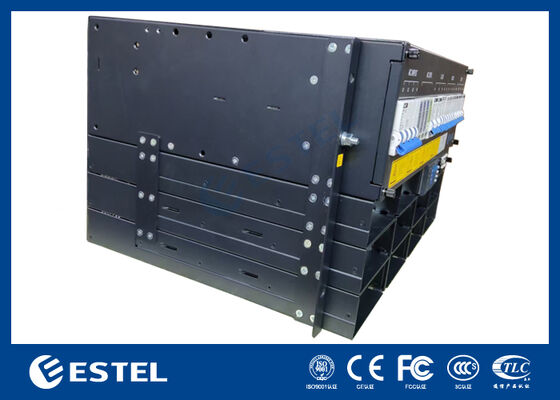

3Χαρακτηριστικά του συστήματος τηλεπικοινωνιών

• Ενεργειακοί πόροι: ηλεκτρική ενέργεια δικτύου και ηλιακή ενέργεια
• Δυναμικότητα συστήματος ηλεκτρικής ενέργειας: Μέγιστο 30kW (10× 3kW)
• Εισαγωγή ισχύος: 220VAC, μονοφασική
• Η ισχύς της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος.
• Συσκευές διάσπασης φορτίου: 63A, 32A, 16A, 10A (ανάλογα με τις απαιτήσεις του πελάτη)
• Η μπαταρία: ιόντα λιθίου, μολύβδινο οξύ
• Σημεία ηλεκτρικής ενέργειας συντήρησης

4. Χαρακτηριστικά του PDU

Διατίθενται μονάδες PDU με πρίζες τροφοδοσίας διαφορετικών προτύπων, με επιλογές για διαφορετικές κατηγορίες συστατικών SPD.

5. Χαρακτηριστικά του συστήματος ψύξης

Η ESTEL παρέχει διαφορετικά συστήματα ψύξης με βάση τα κλιματικά χαρακτηριστικά της χώρας του πελάτη, τα δεδομένα θερμικής διάσπασης του εξοπλισμού πληροφορικής και τις συνθήκες παροχής ενέργειας του έργου του πελάτη.

• Κλιματιστικό 110VAC, 220VAC, με ισχύ ψύξης από 500W έως 5000W
• Κλιματιστικό -48VDC, με ισχύ ψύξης 300-3000W
• Μετατροπέας θερμότητας 220VAC & -48VDC, με ικανότητα μεταφοράς θερμότητας 80W/K έως 190W/K
• Συνδυασμένα κλιματιστικά 220VAC & -48VDC, με ισχύ ψύξης από 800W έως 5000W

6Χαρακτηριστικά της μονάδας παρακολούθησης του περιβάλλοντος

• Με ενσωματωμένη μονάδα ασύρματης επικοινωνίας 4G (προαιρετική, δεν περιλαμβάνεται στην τυποποιημένη έκδοση)
• Υποστήριξη μετάδοσης Ethernet·
• Πολλαπλές σειριακές θύρες RS-485, υποστήριξη ενσωμάτωσης ευφυών πρωτοκόλλων πολλαπλών σημάτων πηγής ενέργειας, κλιματιστικού, μπαταρίας BMS, κλπ.
• Πολλαπλές πύλες εισόδου και εξόδου αξίας σήματος AI/DI/DO
• Υποστήριξη πολλαπλών δορυφορικών συστημάτων: GPS, Beidou (προαιρετικό, δεν περιλαμβάνεται στην τυποποιημένη έκδοση)
• Όλα τα λιμάνια είναι εφοδιασμένα με EMI, EMS και προστασία από την έκρηξη κεραυνών
• -36VDC έως -72VDC τροφοδοσία
• 1U τυποποιημένο ράφι
• Υποστήριξη APP κινητού τηλεφώνου με ένα κουμπί παράδοση και συντήρηση (Επιλογικό, δεν περιλαμβάνεται στην τυποποιημένη έκδοση)
• Υποστήριξη τοπικής παράδοσης και συντήρησης, αναβάθμιση τοπικού firmware και αναβάθμιση από απόσταση μέσω δικτύου
• Συμμορφώνονται με τις προδιαγραφές πολλών φορέων εκμετάλλευσης (China Mobile, κλπ.), εταιρειών πύργων κλπ. για την πλατφόρμα επιτήρησης πεδίου B και την πλατφόρμα ηλεκτρικής ενέργειας.
