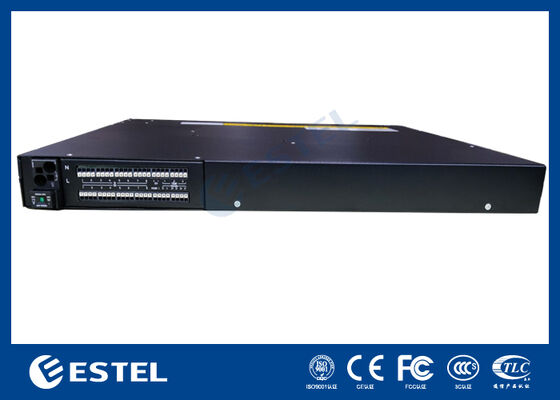

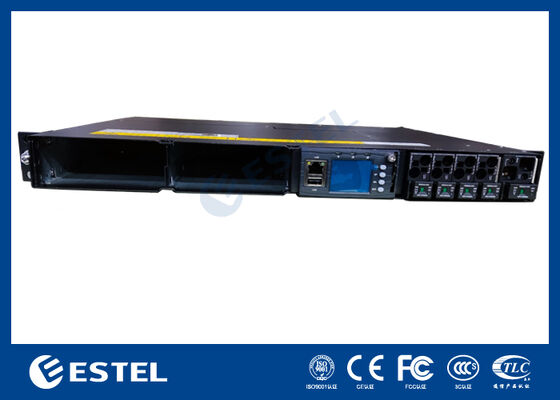

Σύστημα Τηλεπικοινωνιακής Ισχύος 8kW 1U Subrack με Τυπικό Πλάτος 19 Ιντσών και Πολλαπλές Θύρες Επικοινωνίας για Ευέλικτη Δικτύωση
Βασικές Ιδιότητες
Τόπος καταγωγής:
Shenzhen, Κίνα (ηπειρωτική χώρα)
Επωνυμία:
ESTEL
Πιστοποίηση:
ISO9001, CE, 3C, FCC, TLC
Αριθμός μοντέλου:
ET48150-M7E21
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1
Τιμή:
358-2143 usd
Όροι πληρωμής:
L/C, D/A, D/P, T/T, Western Union
Δυνατότητα Προμήθειας:
20.000 σετ το μήνα
Σύνοψη του προϊόντος
Σύστημα ισχύος DC 8kW Σύστημα ισχύος ET48150-M7E21 Εισαγωγή Τροφοδοτικό υπο-ράκας 1U, συμπαγής σχεδιασμός ύψους 1U για την κάλυψη των κρίσιμων αναγκών εφαρμογής μετάδοσης οπτικών ινών και μικροκυμάτων, συσκευής πρόσβασης, διακόπτη. Το μέγιστο ρεύμα του συστήματος είναι 150A, με AC/μπαταρία/φορτίο ...
Λεπτομέρειες προϊόντων
Επισημαίνω:
Ευέλικτο Δικτυακό Σύστημα Τηλεπικοινωνιακής Ισχύος
,1U Subrack Σύστημα Τηλεπικοινωνιακής Ισχύος
,Σύστημα Τηλεπικοινωνιακής Ισχύος με Πολλαπλές Θύρες Επικοινωνίας
Dimension:
482,6(Π)*350(Β)*44(1Μ/Υ)
Weight:
≤7 κιλά (χωρίς ανορθωτές)
Cooling Mode:
Φυσική ψύξη
Installation Mode:
Εγκατάσταση σε ράφι 19 ιντσών ή στο εσωτερικό του ντουλαπιού
Cabling Mode:
Ανώτατη είσοδος και άνω έξοδος
Maintenance Mode:
e Μπροστινή συντήρηση, αλλαγή βαθμού μονάδας υποστήριξης
Περιγραφή του προϊόντος
Σύστημα ισχύος DC 8kW Σύστημα ισχύος ET48150-M7E21
Εισαγωγή
Τροφοδοτικό υπο-ράκας 1U, συμπαγής σχεδιασμός ύψους 1U για την κάλυψη των κρίσιμων αναγκών εφαρμογής μετάδοσης οπτικών ινών και μικροκυμάτων, συσκευής πρόσβασης, διακόπτη. Το μέγιστο ρεύμα του συστήματος είναι 150A, με AC/μπαταρία/φορτίο MCBs. Τα καλώδια είναι μπροστινής πρόσβασης με MCB και ράβδο διανομής.
Βασικά Χαρακτηριστικά
- Τυπικό πλάτος 19 ιντσών που έχει το πλεονέκτημα της ευρείας χρήσης
- Συμπαγής σχεδιασμός ύψους 1U, μπορεί να εξοικονομηθεί χώρος και κόστος εγκατάστασης
- Η είσοδος AC, το φορτίο και η καλωδίωση της μπαταρίας βρίσκονται στο μπροστινό άκρο, η καλωδίωση σήματος βρίσκεται στο πίσω άκρο.
- Τέλεια διαχείριση μπαταρίας, παρατείνει τη διάρκεια ζωής της μπαταρίας, παρέχει διάφορες θύρες επικοινωνίας, RS485, θύρα internet, ξηρές επαφές κ.λπ. που επιτρέπουν ευέλικτη δικτύωση και απομακρυσμένη παρακολούθηση
- Ο ανορθωτής και ο ελεγκτής είναι hot pluggable, εύκολη και γρήγορη συντήρηση on-line
- Ευρύ φάσμα τάσης εισόδου (85-290Vac) το δίκτυο είναι προσαρμόσιμο
- Η υποδοχή του ανορθωτή είναι συμβατή τόσο με τη μονάδα ανορθωτή 3KW όσο και με τη μονάδα ανορθωτή 4KW.
Σενάρια Εφαρμογής
- Ασύρματος σταθμός βάσης
- Δίκτυο μετάδοσης
- Δίκτυο επικοινωνίας επιχειρήσεων
Προδιαγραφές ET48150-M7E21
| Τύπος | Υπο-ράκας 3~8kW 1U | |
| Σύστημα | Διάσταση | 482.6(Π)*350(Β)*44(1U/Υ) |
| Βάρος |
≤7kg (χωρίς ανορθωτές)
|
|
|
Λειτουργία ψύξης
|
Φυσική ψύξη | |
| Τρόπος εγκατάστασης |
Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι
|
|
| Τρόπος καλωδίωσης | Επάνω είσοδος και πάνω έξοδος | |
|
Λειτουργία συντήρησης
|
Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας
|
|
|
Επίπεδο προστασίας
|
IP20 | |
| AC Διανομή |
Τρόπος εισόδου | Μονοφασικό 220VAC |
| Χωρητικότητα εισόδου | 1×63A/1P | |
| Συχνότητα εισόδου | 45~66Hz, ονομαστική τιμή:50Hz/60Hz | |
| DC Διανομή |
Τάση εξόδου | -43~58VDC, ονομαστική τιμή:-53.5VDC |
| Μέγιστη χωρητικότητα | 8kW(4KW*2) | |
| Διακόπτες μπαταρίας | 1×125A | |
| Διακόπτες φορτίου | BLVD:1×25A+1×32A | |
| DC SPD | 10kA/20KA,8/20μs | |
| 3KW Ανορθωτής |
Τάση εισόδου |
85VAC～300VAC, ονομαστική 220VAC
|
| Απόδοση | >96% | |
| Ονομαστική ισχύς |
3000W(176~300VAC)
|
|
| Θερμοκρασία λειτουργίας | 40℃~+75℃ (πλήρης έξοδος κάτω από 50℃) | |
| Διάσταση |
106.5mm(Π)×286mm(Β)×41.5mm(1U/Υ)
|
|
| Βάρος |
≤2kg
|
|
| Λειτουργία ψύξης | Αναγκαστική ψύξη | |
| Συντελεστής ισχύος |
≥0.99 @220Vac 20-100% Φορτίο
|
|
| 4KW Ανορθωτής |
Τάση εισόδου
|
85VAC～300VAC, ονομαστική 220VAC
|
|
Απόδοση
|
>96.6% | |
| Ονομαστική ισχύς |
4000W(176~300VAC)
|
|
| Θερμοκρασία λειτουργίας | 40℃~+75℃(πλήρης έξοδος κάτω από 50℃) | |
| Διάσταση | 106.5mm(Π)×285mm(Β)×41.5mm(1U/Υ) | |
| Βάρος |
≤2.1kg
|
|
| Λειτουργία ψύξης | Αναγκαστική ψύξη | |
| Συντελεστής ισχύος |
≥0.99 @220Vac 20-100% Φορτίο
|
|
| Ελεγκτής |
Είσοδος σήματος
|
3 AI(2 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος) ,8 DI ,2 RS485
|
| Έξοδος συναγερμού | 8 ξηρή επαφή | |
| Θύρα επικοινωνίας | LAN,USB,RS485,SNMP | |
| Λειτουργία εμφάνισης | LCD | |
| Περιβάλλον | Λειτουργία θερμοκρασία |
-40℃~+70℃
|
| Θερμοκρασία αποθήκευσης |
-40℃~+70℃
|
|
| Λειτουργική υγρασία |
5%~95%(χωρίς συμπύκνωση)
|
|
|
Υψόμετρο
|
0~3000m(Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη λειτουργία
η θερμοκρασία μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
|
|
