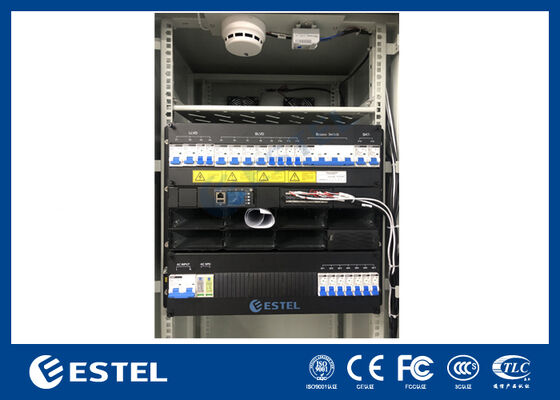

Υπαίθριο περίβλημα τροφοδοσίας τηλεπικοινωνιών IP65 με ανορθωτές 21kW 350A
Λεπτομέρειες προϊόντων
Εξωτερικό τηλεπικοινωνιακό σύστημα ρεύματος IP65
,21kW Συσκευή τηλεπικοινωνιακής ισχύος
,350A Διορθωτές εξωτερικού συστήματος τροφοδοσίας
Εξωτερικό Σύστημα Τροφοδοσίας Τηλεπικοινωνιών IP65 Εξωτερικό Περίβλημα Τροφοδοσίας με Ανορθωτές 21kW 350A
1. Εισαγωγή του Εξωτερικού Συστήματος Τροφοδοσίας Τηλεπικοινωνιών IP65 Εξωτερικό Περίβλημα Τροφοδοσίας με Ανορθωτές 21kW 350A
Το ET7575200A-38U-21kW/350A είναι ένα εξωτερικό ντουλάπι που μπορεί να παρέχει σταθερή παροχή ρεύματος για εξοπλισμό τηλεπικοινωνιών, προστατεύοντας παράλληλα τον εξοπλισμό του πελάτη από ζημιές και ακραίες καιρικές συνθήκες, παρέχει σταθερή και υψηλής ποιότητας παροχή ρεύματος DC για εξοπλισμό πληροφορικής τηλεπικοινωνιών. Το ντουλάπι είναι μια ιδανική λύση για φυσικές συνδέσεις εξωτερικού εξοπλισμού τηλεπικοινωνιών που χρειάζονται παροχή ρεύματος DC.
2. Παράμετροι του Συστήματος Τροφοδοσίας Ανορθωτή 21kW
Τα συστήματα τροφοδοσίας τηλεπικοινωνιών είναι προσαρμοσμένα προϊόντα, η χωρητικότητα του ανορθωτή, η χωρητικότητα ηλιακής ενέργειας, οι διακόπτες εισόδου, οι διακόπτες LLVD & BLVD και οι μάρκες διακοπτών βασίζονται στις απαιτήσεις του πελάτη.

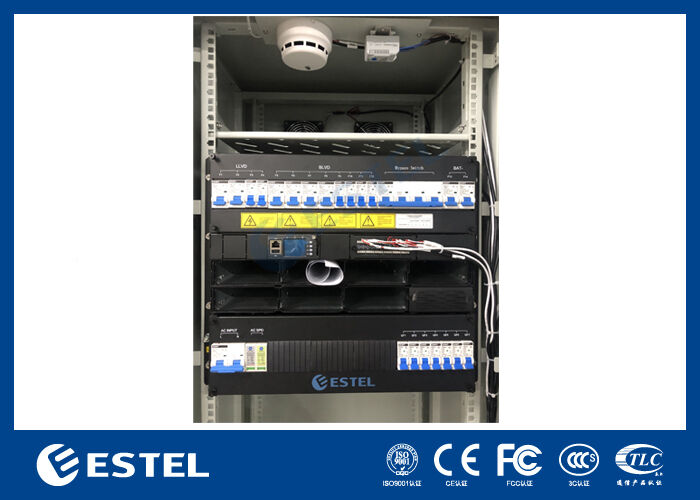

Το σύστημα τροφοδοσίας για αυτό το ντουλάπι τροφοδοσίας είναι ένα σύστημα τροφοδοσίας καθαρού ανορθωτή 21kW 350A. Και οι παράμετροί του παρατίθενται στον παρακάτω πίνακα.
| Τεχνική παράμετρος | Παράμετρος | |
| Φυσικό |
Μέγεθος |
Π × Β × Υ = 482,6mm × 350,6mm × 9U (Υ) |
|
Βάρος |
≤ 45kg (Χωρίς μονάδες) |
|
|
Τοποθέτηση στο δάπεδο |
19’’ τυπική τοποθέτηση σε ράφι |
|
|
Είσοδος και έξοδος καλωδίων από το κάτω μέρος του ντουλαπιού |
Είσοδος από κάτω και έξοδος από πάνω |
|
|
Συντήρηση |
Μπροστινή συντήρηση, εναλλαγή εν κινήσει |
|
|
Βαθμός IP |
IP20 | |
| Διανομή ρεύματος AC |
Είσοδος |
1-Φάση, 220VAC |
|
Είσοδος MCB |
2× 125A/3P |
|
|
Συχνότητα |
45-65Hz, Ονομαστική τιμή: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA, 8/20μs |
|
|
Έξοδος AC |
/ | |
|
Ρεύμα DC Διανομή |
Έξοδος |
-43VDC έως -58VDC, Ονομαστική έξοδος: -53.5VDC |
| Μέγιστη χωρητικότητα | Σύστημα ανορθωτή 21kW (7× 3kW); | |
|
MCB μπαταρίας |
2× 125A/1P |
|
| MCB φορτίου |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
DC SPD |
10kA/20kA, 8/20μs |
|
|
Ανορθωτής Μονάδα |
Τάση εισόδου |
85VAC - 300VAC, Ονομαστική τιμή: 220VAC |
|
Απόδοση |
≥ 96% |
|
|
Ονομαστική ισχύς εξόδου |
3000W |
|
|
Θερμοκρασία λειτουργίας |
-40℃ έως +75℃ (50℃ @πλήρες φορτίο εξόδου) |
|
|
Μέγεθος |
Π × Β × Υ = 106,5mm × 286mm × 41,5mm (1U) |
|
|
Βάρος |
≤ 2,1kg |
|
|
Κλιματιστικό |
Ψύξη με εξαναγκασμένο αέρα |
|
|
Συντελεστής ισχύος |
≥ 0,99 @220VAC, 20% - 100% φορτίο |
|
|
Παρακολούθηση Είσοδος σήματος |
4-δρόμων AI (3 αισθητήρες θερμοκρασίας μπαταρίας, 1 αισθητήρας θερμοκρασίας περιβάλλοντος); |
8-δρόμων DI; Έξοδος συναγερμού |
|
8-δρόμων DO |
Θύρες επικοινωνίας |
|
|
LAN, USB, RS485, SNMP |
Λειτουργία εμφάνισης |
|
|
LCD |
3. Παράμετροι του 38U IP65 Εξωτερικού Περιβλήματος Τροφοδοσίας | |
Διαμόρφωση
| Στοιχείο | Τεχνική παράμετρος | Ντουλάπι |
| Μοντέλο | ET7575200A-38U | Επίπεδο προστασίας |
| IP65 | Εξωτερική διάσταση | |
| 2000 (Υ) × 750 (Π) × 750 (Β) mm | Εσωτερικός χώρος | |
| 19’’ τυπικό ράφι, συνολικά 38U, μπορεί να υιοθετηθεί τόσο σε ράφια 19’’ όσο και σε ράφια 21’’, υποστηρίζει ένα διαμέρισμα ή δύο διαμερίσματα, υποστηρίζει ράφια μπαταριών, συμβατό με μπαταρίες λιθίου και μπαταρίες μολύβδου οξέος | Υλικό | |
| Δομή μονό τοίχου, γαλβανισμένο φύλλο χάλυβα; | Μόνωση | |
| Με αφρό μόνωσης | Πόρτα | |
| Μία μπροστινή πόρτα (μπροστινή συντήρηση) | Κλειδαριά | |
| Αντικλεπτική κλειδαριά τριών σημείων (υποστήριξη λουκέτου) | Μεντεσές | |
| Εσωτερικός μεντεσές | Επίστρωση | |
| Επίστρωση πούδρας πολυεστέρα | Χρώμα | |
| RAL7035 (ή σύμφωνα με το αίτημα του πελάτη) | Δρομολόγηση καλωδίων | |
| Είσοδος και έξοδος καλωδίων από το κάτω μέρος του ντουλαπιού | Εγκατάσταση | |
| Τοποθέτηση στο δάπεδο | Ψύξη | |
| Κλιματιστικό | 300W /500W/1000W, κ.λπ., υποστηρίζει DC48V ή AC220/AC110V | Ανταλλαγή θερμότητας |
| 80K/W, 100K/W, κ.λπ. | Σύστημα ανεμιστήρων | |
| Σύστημα ανεμιστήρων έκτακτης ανάγκης με ελεγκτή θερμοκρασίας | Σύστημα τροφοδοσίας τηλεπικοινωνιών | |
| Υπο-ράφι τροφοδοσίας |
(3U/6U/κ.λπ.) Τύποι εισόδου ρεύματος, χωρητικότητα συστήματος ανορθωτή, χωρητικότητα ηλιακού συστήματος, διακόπτες κυκλώματος, όλα προσαρμόζονται με βάση τις ανάγκες των πελατών. |
Μονάδες ανορθωτή |
| Πολλαπλά μοντέλα μονάδων ανορθωτή υψηλής απόδοσης για επιλογή | Ηλιακές μονάδες | |
| Μοντέλα ανορθωτή υψηλής απόδοσης για επιλογή | Ελεγκτής | |
| Έξυπνος ελεγκτής για παρακολούθηση, έλεγχο και επικοινωνία του συστήματος τροφοδοσίας | Κουτί διανομής ρεύματος | |
| Προσαρμόσιμο με βάση τις ανάγκες του πελάτη | PDU | |
| Με διάφορες επιλογές διαφορετικών προτύπων πρίζας, προσαρμόσιμο | 4. Πλεονεκτήματα του Εξωτερικού Συστήματος Τροφοδοσίας Τηλεπικοινωνιών |
Μοναδιαία δομή, εύκολη για επέκταση
- Οικονομική και προσαρμόσιμη λύση
-
