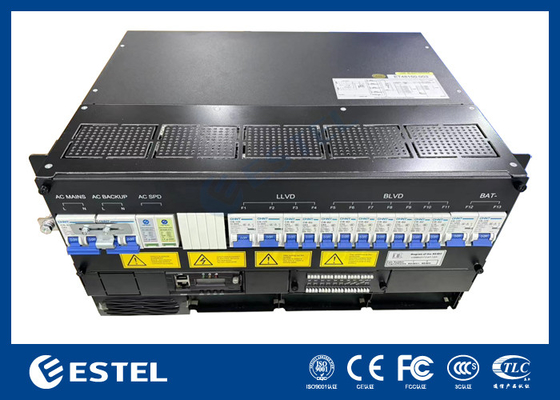

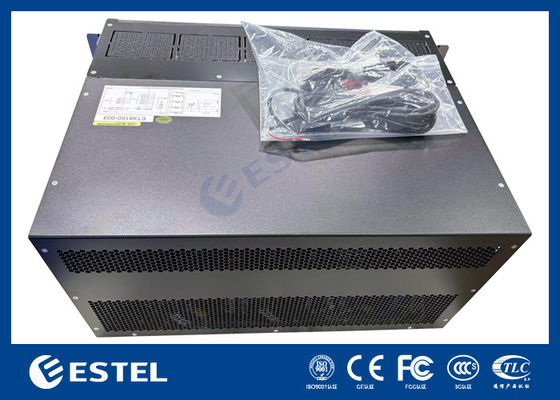

Σύστημα DC ισχύος 7U Rack-Mount υψηλής χωρητικότητας 3–27kW, Αρθρωτοί ανορθωτές 3000W, Ευρύ φάσμα AC Input, >96% Απόδοση

Επισκόπηση προϊόντος

Το σύστημα DC ισχύος 7U rack-mounted 3–27kW είναι μια λύση υψηλής χωρητικότητας σχεδιασμένη για τηλεπικοινωνιακά δίκτυα, κέντρα δεδομένων και βιομηχανικές εγκαταστάσεις που απαιτούν αξιόπιστη παροχή DC. Υποστηρίζει είσοδο τριφασική 380VAC και μονοφασική 220VAC, παρέχοντας σταθερή έξοδο –43 έως –58VDC με ονομαστική τιμή –53.5VDC. Με μέγιστη χωρητικότητα 27kW, αυτό το σύστημα εξασφαλίζει επαρκή ισχύ για εφαρμογές μεγάλης κλίμακας, διατηρώντας παράλληλα απόδοση άνω του 96%.

Το σύστημα ενσωματώνει έως και εννέα αρθρωτές μονάδες ανορθωτών, καθεμία από τις οποίες έχει ονομαστική ισχύ 3000W και ζυγίζει ≤2kg. Αυτές οι μονάδες διαθέτουν εξαναγκασμένη ψύξη, υψηλό συντελεστή ισχύος ≥0.99 και THD ≤5%, εξασφαλίζοντας καθαρή και σταθερή μετατροπή ισχύος DC. Με μπροστινή συντήρηση, κορυφαία είσοδο καλωδίων και προστασία IP20, ο σχεδιασμός δίνει προτεραιότητα στην ασφάλεια, τη δυνατότητα συντήρησης και την ευκολία ενσωμάτωσης σε ράφια 19 ιντσών.

Η κατανομή DC περιλαμβάνει έξι διακόπτες μπαταρίας 125A και τέσσερις διακόπτες φορτίου 63A, παρέχοντας ευέλικτη και ασφαλή διαχείριση φορτίου. Ο έξυπνος ελεγκτής υποστηρίζει 4 αναλογικές εισόδους, 7 ψηφιακές εισόδους, 6 συναγερμούς ξηρής επαφής και απομακρυσμένη επικοινωνία μέσω RS232/485 και SNMP. Η τοπική παρακολούθηση είναι ενεργοποιημένη μέσω οθόνης LCD.

Κατασκευασμένο για απαιτητικά περιβάλλοντα, η μονάδα λειτουργεί από –40℃ έως +65℃, αντέχει σε υγρασία 5–95% χωρίς συμπύκνωση και διατηρεί σταθερή λειτουργία σε υψόμετρα έως 3000m. Με την αρθρωτή αρχιτεκτονική και την ισχυρή απόδοσή του, το σύστημα DC ισχύος 7U 3–27kW είναι ιδανική επιλογή για κρίσιμες υποδομές που απαιτούν επεκτάσιμες και αξιόπιστες ενεργειακές λύσεις.

Σύστημα

• Διαστάσεις: 482.0(Π) × 350.0(Β) × 7U(Υ)

• Βάρος: ≤30kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Λειτουργία εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Λειτουργία καλωδίωσης: Κορυφαία είσοδος και κορυφαία έξοδος

• Λειτουργία συντήρησης: Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας

• Επίπεδο προστασίας: IP20

Κατανομή AC

• Λειτουργία εισόδου: Τριφασική 380VAC ή μονοφασική 220VAC

• Χωρητικότητα εισόδου: 1×63A/3P

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Κατανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53.5VDC

• Μέγιστη χωρητικότητα: 27kW (3kW × 9)

• Διακόπτες μπαταρίας: 6×125A/1P

• Διακόπτες φορτίου: LLVD: Κανένα; BLVD: 4×63A/1P

• DC SPD: 10kA, 8/20μs

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διαστάσεις: 106.5mm(Π) × 286mm(Β) × 41.5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Εξαναγκασμένη ψύξη

• Συντελεστής ισχύος: ≥0.99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53.5VDC, μέγιστο 55A

Ελεγκτής

• Είσοδος σήματος: 4 AI (3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI

• Έξοδος συναγερμού: 6 ξηρή επαφή

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
