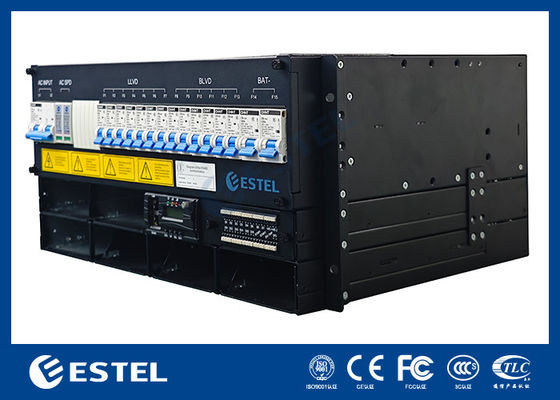

Συμπαγής λύση ισχύος DC 3–9kW 6U Rack-Mount, Υψηλή απόδοση >96%, Αρθρωτοί ανορθωτές 3000W, Ευέλικτη είσοδος AC

Επισκόπηση προϊόντος

Η λύση ισχύος DC 3–9kW 6U rack-mounted έχει σχεδιαστεί για να παρέχει αξιόπιστη και αποδοτική ενέργεια για τηλεπικοινωνίες, υποδομές πληροφορικής και βιομηχανικές τοποθεσίες. Υποστηρίζοντας είσοδο τριφασική 380VAC και μονοφασική 220VAC, παρέχει ρυθμιζόμενη έξοδο –43 έως –58VDC με ονομαστική –53.5VDC, καθιστώντας την κατάλληλη για σταθερή παροχή DC σε κρίσιμα δίκτυα.

Αυτό το σύστημα επιτυγχάνει μέγιστη χωρητικότητα εξόδου 9kW μέσω τριών εναλλάξιμων εν θερμώ μονάδων ανορθωτή, καθεμία από τις οποίες έχει ονομαστική ισχύ 3000W και ζυγίζει λιγότερο από 2kg. Με ψύξη με εξαναγκασμένο αέρα, υψηλό συντελεστή ισχύος ≥0.99 και ολική αρμονική παραμόρφωση ≤5%, οι ανορθωτές εξασφαλίζουν σταθερή απόδοση και υψηλής ποιότητας μετατροπή ισχύος ακόμη και υπό απαιτητικά φορτία.

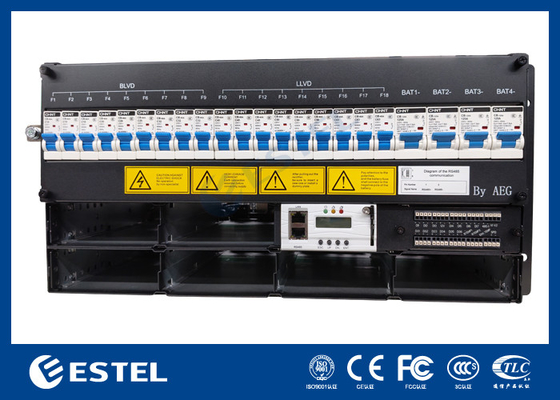

Εξοπλισμένο με διπλούς διακόπτες μπαταρίας 125A και πολλαπλούς διακόπτες φορτίου BLVD, το σύστημα προσφέρει ευέλικτη διανομή DC και ενισχυμένη ασφάλεια. Ο ελεγκτής του ενσωματώνει παρακολούθηση θερμοκρασίας (μπαταρίας και περιβάλλοντος), ψηφιακές εισόδους και συναγερμούς ξηρής επαφής, ενώ οι θύρες επικοινωνίας (RS232/485, SNMP) επιτρέπουν την απομακρυσμένη επίβλεψη. Μια LCD πρόσοψης παρέχει διαισθητική τοπική διαχείριση.

Σχεδιασμένο για ανθεκτικότητα, το υπο-rack λειτουργεί από –40℃ έως +65℃, ανέχεται 5–95% μη συμπυκνωμένη υγρασία και διατηρεί αξιόπιστη απόδοση έως και 3000m υψόμετρο. Ο συμπαγής συντελεστής μορφής 6U, η συντήρηση από την πρόσοψη και η προστασία IP20 το καθιστούν πρακτική επιλογή για τους χειριστές που αναζητούν απόδοση, επεκτασιμότητα και ευκολία ανάπτυξης σε κρίσιμες εφαρμογές.

Σύστημα

• Διαστάσεις: 482.0(Π) × 350.0(Β) × 6U(Υ)

• Βάρος: ≤25kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Λειτουργία εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Λειτουργία καλωδίωσης: Επάνω είσοδος και επάνω έξοδος

• Λειτουργία συντήρησης: Συντήρηση από την πρόσοψη, υποστήριξη αλλαγής βαθμού μονάδας

• Επίπεδο προστασίας: IP20

Διανομή AC

• Λειτουργία εισόδου: Τριφασική 380VAC ή μονοφασική 220VAC

• Χωρητικότητα εισόδου: 1×63A/3P

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53.5VDC

• Μέγιστη χωρητικότητα: 9kW (3kW × 3)

• Διακόπτες μπαταρίας: 2×125A/1P

• Διακόπτες φορτίου: LLVD: Κανένα; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• DC SPD: 10kA, 8/20μs

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διαστάσεις: 106.5mm(Π) × 286mm(Β) × 41.5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Εξαναγκασμένη ψύξη

• Συντελεστής ισχύος: ≥0.99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53.5VDC, μέγιστο 55A

Ελεγκτής

• Είσοδος σήματος: 4 AI (3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI

• Έξοδος συναγερμού: 6 ξηρή επαφή

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία εμφάνισης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (μη συμπυκνωμένη)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
