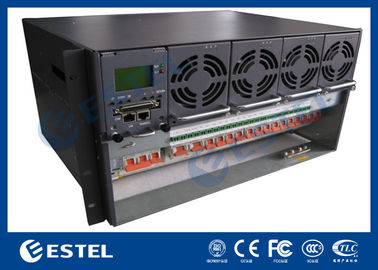

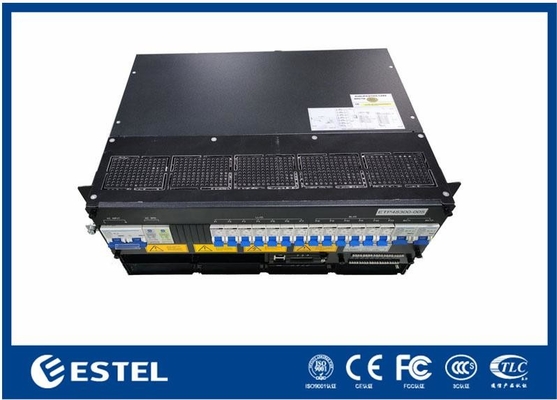

Συστήματα συνεχούς τροφοδοσίας 6U Subrack, 380VAC/220VAC εισροή, ¥43 έως ¥58VDC έξοδος, > 96% απόδοση, ≤2kg Μονούλες διορθωτή

Επισκόπηση του προϊόντος

Το Subrack 6U DC Power System 3 18kW είναι μια αξιόπιστη και επεκτάσιμη λύση ισχύος που έχει σχεδιαστεί για τηλεπικοινωνίες, πληροφορική και βιομηχανικές εφαρμογές.Υποστηρίζει τόσο 380VAC τρισδιάστατη και 220VAC μονοδιάστατη είσοδοΜε μέγιστη ισχύ συστήματος 18 kW και απόδοση άνω του 96%, εξασφαλίζει υψηλές επιδόσεις, εξοικονόμηση ενέργειας,και συνεπής λειτουργία.

Το σύστημα υιοθετεί μια αρθρωτή αρχιτεκτονική με έως έξι μονάδες ευθυγραμμιστή, η καθεμία με ονομαστική ισχύ 3000W και βάρος μικρότερο από 2kg.99Το ελαφρύ σχεδιασμό με υποστήριξη μπροστινής συντήρησης απλοποιεί την εγκατάσταση και τη συντήρηση,ενώ η προστασία IP20 εγγυάται ασφάλεια και αντοχή.

Εφοδιασμένο με τέσσερις διακόπτες μπαταρίας (4×125A/1P) και διπλό διακόπτη φόρτωσης (2×63A/1P), το σύστημα παρέχει ασφαλή διανομή συνεχούς ρεύματος.7 ψηφιακές εισροέςΗ παρακολούθηση είναι δυνατή μέσω RS232/485 και SNMP, με μια διεπαφή LCD για φιλική προς το χρήστη λειτουργία.

Κατασκευασμένη για σκληρά περιβάλλοντα, η μονάδα λειτουργεί από 40 °C έως +65 °C (πλήρο φορτίο κάτω των 50 °C), αντέχει υγρασία 5-95% χωρίς συμπύκνωση και υποστηρίζει την εγκατάσταση σε υψόμετρα έως 3000 μέτρα.Ο συμπαγής σχεδιασμός του 6U και η συμβατότητα 19 ιντσών στο ράφιο το καθιστούν ιδανική επιλογή για κρίσιμες εφαρμογές τροφοδοσίας που απαιτούν υψηλή απόδοση, κλιμακωτότητα και αξιοπιστία.

3-18kW 6U Subrack

Σύστημα

• Μέγεθος: 482,0 W × 350,0 D × 6U H

• Βάρος: ≤ 25 kg (χωρίς ευθυγραμμιστές)

• Τρόπος ψύξης: φυσική ψύξη

• Τρόπος εγκατάστασης: Εγκατάσταση σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Τρόπος καλωδίωσης: ανώτερη είσοδος και ανώτερη έξοδος

• Τρόπος συντήρησης: Προσωρινή συντήρηση, αλλαγή βαθμού υποστήριξης μονάδας

• Επίπεδο προστασίας: IP20

Διανομή εναλλακτικού ρεύματος

• Τρόπος εισόδου: 380VAC τριστάσης ή 220VAC μονόστασης

• Δυνατότητα εισόδου: 1×63A/3P

• Συχνότητα εισόδου: 4566Hz, ονομαστική τιμή: 50Hz/60Hz

• Δυναμικό ανάφλεξης: 20kA/40kA, 8/20μs

Διανομή συνεχούς τάσης

• Η τάση εξόδου: ¥43 ~ ¥58VDC, ονομαστική τιμή: ¥53,5VDC

• Μέγιστη ισχύς: 18kW (3kW × 6)

• Διακόπτες μπαταρίας: 4×125A/1P

• Συμμετοχή των οχημάτων που χρησιμοποιούνται για την παρακολούθηση των οχημάτων που χρησιμοποιούνται για την παρακολούθηση των οχημάτων

• Συνεχή SPD: 10kA, 8/20μs

Διορθωτής

• Η τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Αποτελεσματικότητα: > 96%

• Δυναμική ονομαστικής ισχύος: 3000 W (176 ̇ 300 VAC)

• Θερμοκρασία λειτουργίας: ∼40°C ~ +75°C (πλήρης ισχύς κάτω των 50°C)

• Μέγεθος: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Βάρος: ≤2kg

• Τρόπος ψύξης: αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0.99

• ΤHD: ≤ 5%

• Συνεχή έξοδος: ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη 55A

Ελεγκτής

• Εισαγωγή σήματος: 4 AI (3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI

• Έκδοση συναγερμού: 6 στεγνή επαφή

• Πύλη επικοινωνίας: RS232/485, SNMP

• Τρόπος εμφάνισης: LCD

Περιβάλλον

• Θέρμανση λειτουργίας: 40 °C ~ + 65 °C (πλήρης ισχύς κάτω των 50 °C)

• Θερμοκρασία αποθήκευσης: ¥40°C ~ +70°C

• Υγρασία λειτουργίας: 5% ~ 95% (μη συμπυκνωτική)

• Ανυψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1 °C καθώς το υψόμετρο αυξάνεται κατά 200m.)
