Σύστημα ισχύος DC 3–12kW 5U Subrack, Είσοδος 220VAC, Έξοδος 43–58VDC, >96% Απόδοση, ≤2kg Μονάδες ανορθωτή, Τοποθέτηση σε ράφι 19 ιντσών

Επισκόπηση προϊόντος

Το σύστημα ισχύος DC 3–12kW 5U Subrack είναι μια υψηλής απόδοσης, συμπαγής λύση ισχύος σχεδιασμένη για τηλεπικοινωνίες, κέντρα δεδομένων και βιομηχανικές εφαρμογές. Κατασκευασμένο για ευέλικτη εγκατάσταση σε ράφι ή ντουλάπι, υποστηρίζει είσοδο μονοφασικού 220VAC και παρέχει σταθερή έξοδο –43 έως –58VDC με ονομαστική τιμή –53.5VDC. Το σύστημα επιτυγχάνει απόδοση άνω του 96%, εξασφαλίζοντας αξιόπιστη απόδοση και χαμηλή απώλεια ενέργειας.

Ο αρθρωτός σχεδιασμός φιλοξενεί έως και τέσσερις μονάδες ανορθωτή, καθεμία με ονομαστική ισχύ 3000W και βάρος ≤2kg. Η αναγκαστική ψύξη εγγυάται σταθερή λειτουργία υπό βαριά φορτία, ενώ το σύστημα διατηρεί εξαιρετική ποιότητα ισχύος με συντελεστή ισχύος ≥0.99 και THD ≤5%. Η συνολική χωρητικότητα φτάνει τα 12kW, κατάλληλη για απαιτητικά σενάρια εφεδρικής ενέργειας και διανομής.

Για έλεγχο και παρακολούθηση, το σύστημα ενσωματώνει 4 αναλογικές εισόδους (θερμοκρασία μπαταρίας και περιβάλλοντος), 7 ψηφιακές εισόδους και 6 εξόδους συναγερμού ξηρής επαφής. Η επικοινωνία είναι ενεργοποιημένη μέσω RS232/485 και SNMP, με μια διαισθητική οθόνη LCD για τοπική διαχείριση.

Σχεδιασμένο για σκληρά περιβάλλοντα, η μονάδα λειτουργεί εντός –40℃ έως +65℃ (πλήρες φορτίο κάτω από 50℃), ανέχεται υγρασία από 5% έως 95% μη συμπυκνωμένη και υποστηρίζει υψόμετρα έως 3000m. Ο στιβαρός σχεδιασμός του εξασφαλίζει μακροχρόνια αξιοπιστία ακόμη και σε δύσκολες συνθήκες.

Με τις ελαφριές μονάδες ανορθωτή, την υποστήριξη συντήρησης από μπροστά και την προστασία IP20, αυτό το σύστημα ισχύος DC προσφέρει μια οικονομικά αποδοτική και επεκτάσιμη λύση για τους χειριστές που απαιτούν υψηλή διαθεσιμότητα, συμπαγές μέγεθος και εύκολη συντήρηση.

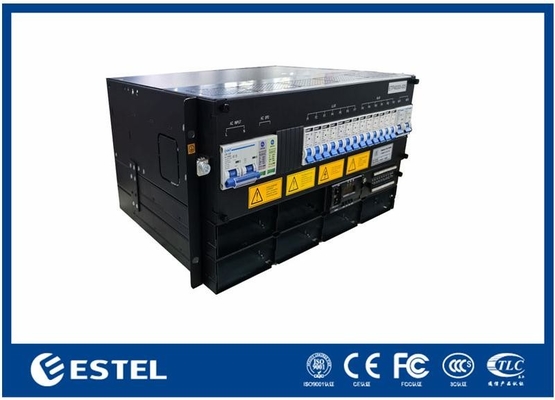

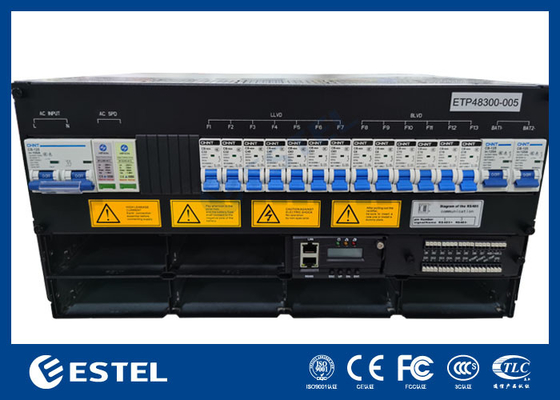

3-12kW 5U Subrack

Σύστημα

• Διάσταση: 482.0(Π) × 350.0(Β) × 5U(Υ)

• Βάρος: ≤20kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Λειτουργία εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Λειτουργία καλωδίωσης: Επάνω είσοδος και επάνω έξοδος

• Λειτουργία συντήρησης: Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας

• Επίπεδο προστασίας: IP20

Διανομή AC

• Λειτουργία εισόδου: Μονοφασικό 220VAC

• Χωρητικότητα εισόδου: 1×100A/2P

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53.5VDC

• Μέγιστη χωρητικότητα: 12kW (3kW × 4)

• Διακόπτες μπαταρίας: 2×63A/1P

• Διακόπτες φορτίου: LLVD: Κανένα; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διάσταση: 106.5mm(Π) × 286mm(Β) × 41.5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0.99

• THD: ≤5%

Ελεγκτής

• Είσοδος σήματος: 4 AI (3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI

• Έξοδος συναγερμού: 6 ξηρή επαφή

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (μη συμπυκνωμένη)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός του εύρους των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
