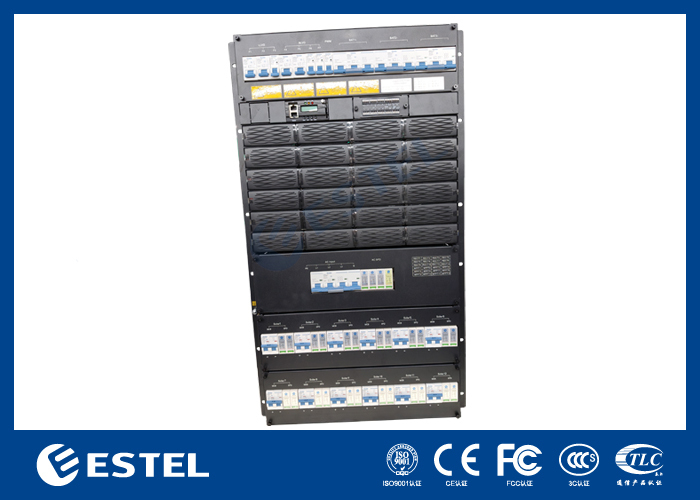

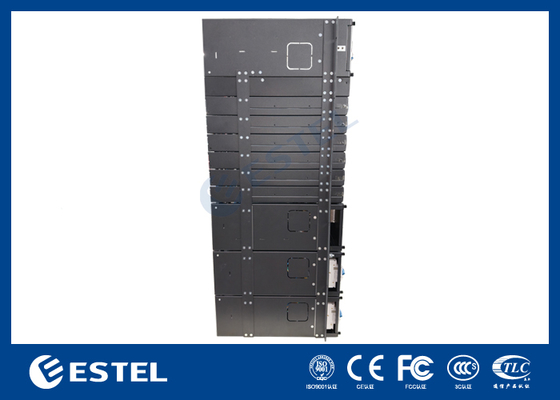

19U Υπο-Rack τροφοδοσία 3000W 48V 220V AC εισροή Τηλεπικοινωνιακό σύστημα ηλεκτρικής ενέργειας
Λεπτομέρειες προϊόντων
19U τηλεπικοινωνιακή τροφοδοσία 3000W
,Συστήματα τηλεπικοινωνιών 48V 220V AC
,Ηλεκτρική τροφοδοσία υποκαταστήματος με εγγύηση
Πολλαπλό βιομηχανικό σύστημα τροφοδοσίας
- Περιγραφή διαμόρφωσης συστήματος IPUM36K-A5D1219
- Δεν ξέρω.
ΠΑΡΑΓΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗΗ παροχή ηλεκτρικής ενέργειας υπο-κατασκευής, 19U ύψος συμπαγής σχεδιασμός για να ανταποκριθεί
Επικριτικές ανάγκες εφαρμογής της μετάδοσης ινών και μικροκυμάτων, πρόσβαση
Η μέγιστη ισχύς του συστήματος είναι 3000KW, με AC / μπαταρία / φορτίο
Τα καλώδια έχουν πρόσβαση στο μπροστινό μέρος με το MCB και την μπάρα.
- Τυπικό πλάτος 19 ιντσών που έχει το πλεονέκτημα της ευρείας χρήσης
- 19U ύψος συμπαγές σχεδιασμός, χώρος και κόστος εγκατάστασης μπορεί να εξοικονομηθεί
- Προσωρινή λειτουργία και πρόσβαση σε καλώδια, καλή εμφάνιση και ασφαλή συντήρηση
- Τέλεια διαχείριση μπαταρίας, παρατείνει τη ζωή της μπαταρίας και παρέχει
- διαφόρων θύρων επικοινωνίας, RS485, θύρα διαδικτύου, στεγνές επαφές κλπ. που επιτρέπουν ευέλικτη δικτύωση και τηλεπαρακολούθηση
- Διορθωτής και ελεγκτής είναι θερμό pluggable, εύκολη και γρήγορη on-line συντήρηση
- Ευρύ φάσμα τάσης εισόδου ((85-300Vac) το δίκτυο ηλεκτρικής ενέργειας είναι προσαρμόσιμο
ΠΑΡΑΓΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗαποτελείται από μονάδα διανομής, μονάδα ευθυγράμμισης, μονάδα μετατροπής, μονάδα παρακολούθησης.
| Διαμόρφωση | Μονάδα διορθωτή | Σημείωση |
| Τύπος | GB 4943 | Για λεπτομέρειες, ανατρέξτε στις προδιαγραφές των μονάδων |
| Τύπος | IEC/EN 62368-1 | |
| Τύπος | EN 55032 Τάξη Α,GR1089 Έκδοση 4,R3-10, R3-11, R3-12 Τάξη Β πιστοποιημένη από τη Βόρεια Αμερική | |
| Τύπος | EN300386, ΚΛΑΣΣΑ |

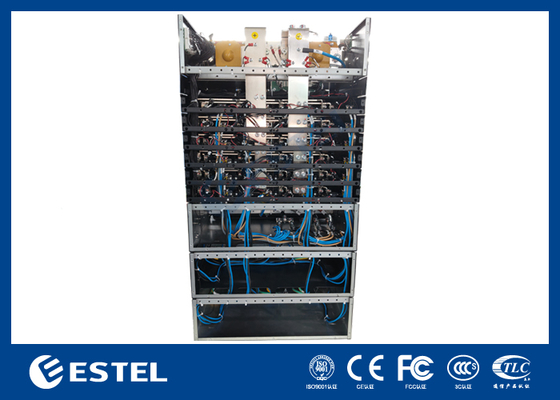

IPUM36K-A5D1219 Κατασκευή
Το IPUM36K-A5D1219 αποτελείται από δύο ενότητες:
Μονάδα διορθωτή (MR483000HG2B)
Φωτοηλεκτρική μονάδα
Διακόπτες μπαταριών: 3*125A/3P+4*M8 βρόγχος ((BAT-),
Συσκευές διακοπής φόρτωσης
Γρήγορες λεπτομέρειες:
| Τόπος προέλευσης: Shenzhen, Κίνα (Ηπειρωτική Ευρώπη) | Η τάση εισόδου: AC220V ή DC48V |
| Ετικέτα: ESTEL | Η τάση εξόδου: AC220V ή DC48V |
| Αριθμός μοντέλου:ΠΑΡΑΓΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ | Δύναμη εξόδου του μοντέλου διορθωτή: 3000KW |
| Ονομασία προϊόντος: Βιομηχανικές πηγές ενέργειας | Συχνότητα εισόδου 47Hz ∼ 63Hz |
| Πιστοποίηση: ISO9001, CE, 3C, FCC, TLC | Μέγιστο ρεύμα εξόδου μονάδας διορθωτή: 50A |
| Εφαρμογή: Βιομηχανικός εξοπλισμός | Συντελεστής ισχύος:≥0.99 |
Όροι πληρωμής και αποστολής:
| Ελάχιστη ποσότητα παραγγελίας: | 1 σύνολο |
| Τιμή: | διαπραγμάτευση |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union |
| Ικανότητα εφοδιασμού: | 20, 000 σετ ανά μήνα |
| Χρόνος παράδοσης: | 7-10 εργάσιμες ημέρες |
| Πληροφορίες συσκευασίας: | Καρτόνι/ξύλινη θήκη |
Δύο μεθόδους λειτουργίας:
(1) Εισαγωγή εναλλασσόμενου ρεύματος: Ξεκίνηση της μονάδας ευθυγράμμισης μετά την ενεργοποίηση εναλλασσόμενου ρεύματος, εξόδους -48Vdc, ταυτόχρονα φόρτιση της μπαταρίας και τροφοδότηση της μονάδας μετατροπής, εξόδους μονάδας μετατροπής 220Vac.
Υπό κανονικές συνθήκες, οι παραμέτροι της μονάδας διορθωτή και της μονάδας διανομής ελέγχονται από τη μονάδα παρακολούθησης, η οποία λειτουργεί σύμφωνα με τις προκαθορισμένες παραμέτρους ή τις εντολές του χρήστη.Εάν υπάρχει σφάλμα στο δίκτυο AC, η μπαταρία θα τροφοδοτήσει το σύστημα, και να συνεχίσει την έξοδο - 48 VDC και 220 vac, με την εκφόρτιση της μπαταρίας, η τάση της μπαταρίας αρχίζει να μειώνεται, όταν η τάση είναι κάτω από 43.2 V + / - 0.5 V, η μονάδα παρακολούθησης στέλνει σήμα χαμηλής τάσης της μπαταρίας και κλείνει απευθείας την έξοδο φορτίου, τότε το σύστημα ενέργειας θα σταματήσει να λειτουργεί.Το σύστημα θα λειτουργήσει κανονικά και πάλι.. (Όλα τα παραπάνω δεδομένα παρακολούθησης είναι προεπιλεγμένες τιμές του συστήματος και μπορούν να επανατοποθετηθούν από τον χρήστη)
(2) -48V είσοδος: δεν συνδέεται ρεύμα ρεύματος ρεύματος ή ρεύμα ρεύματος ρεύματος, πρόσβαση σε εξωτερική ισχύ -48V σε θύρα φόρτωσης -48V, μονάδα παρακολούθησης εκκίνησης και μετατροπής, 220Vac έξοδος.
Η λειτουργία αντιστάθμισης θερμοκρασίας είναι ενεργοποιημένη από προεπιλογή, η οποία μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί με εντολή του χρήστη, εάν είναι απαραίτητο.η ισχύς εξόδου της τροφοδοσίας θα μειωθεί γραμμικά (@65°CΗ ισχύς εξόδου θα είναι 1300W).
Προδιαγραφές
Μέγεθος του μοντέλου διορθωτή:
| Δυνατότητα μόνωσης | ||
| παράμετρος | Τύπος | Σημείωση |
| Δυναμικότητα μόνωσης (η είσοδος εναλλασσόμενου ρεύματος) | Εισαγωγή-Εξαγωγή: 500Vdc/10mA//1min |
Χωρίς αναλαμπή ή κατάρρευση. Απομακρύνετε τον σωλήνα εκκένωσης/τη συσκευή προστασίας από υπερεχύρωση πριν από τη δοκιμή, χωρίς ενότητα διορθωτή ή ενότητα παρακολούθησης. Έκδοση με δύο διαδρομές - τερματικό χαμηλής τάσης, υψηλής τάσης με λειτουργία παράκαμψης εναλλασσόμενου ρεύματος, δεν πρέπει να δοκιμάζεται. |
| Εισαγωγική θήκη: 3500Vdc/10mA//1min | ||
| Εναλλακτικές ενέργειες: | ||
| Δυναμικότητα μόνωσης (π.χ. εισροή συνεχούς ρεύματος) | Εισαγωγή-Εξαγωγή: 750Vdc/10mA//1min | |
| Εισαγωγική θήκη: 750Vdc/10mA//1min | ||
| Εναλλακτικές ενέργειες: | ||
| ρεύμα διαρροής | ≤ 3,5mA | 280Vac είσοδος, έξοδος με πλήρες φορτίο |
| Αντίσταση μόνωσης | @ κανονική ατμόσφαιρα, σχετική υγρασία 90%, τάση δοκιμής DC 500V, η αντίσταση μόνωσης εισόδου-εξόδου, εισόδου-εδαφής, εξόδου-εδαφής δεν πρέπει να είναι μικρότερη από 10MΩ.Έκδοση με 2 διαδρομές χαμηλής τάσης, υψηλής τάσης με λειτουργία παράκαμψης εναλλασσόμενου ρεύματος, δεν υποβάλλεται σε δοκιμή. | |
| Περιβάλλον | |||||
| Παράμετρος | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Πεδίο θερμοκρασίας λειτουργίας | - 5 | 25 | +55 | °C | |
| Θέρμανση αποθήκευσης | -40 | +70 | °C | ||
| Σχετική υγρασία | 5 | 95 | % | Διαρκής λειτουργία, χωρίς συμπύκνωση | |
| Ατμοσφαιρική πίεση | 70 | 106 | KPa | ||
| Υψόμετρο | 0 | 3000 | m | ||
| Ψύξη | Δυνάμωση ψύξης, εμπρός και πίσω, ο ανεμιστήρας τοποθετείται στο μπροστινό πάνελ, με θερμοκρασία ελεγχόμενη. | ||||
| Επίπεδο προστασίας από νερό και σκόνη |
Η τροφοδοσία ισχύος πρέπει να λειτουργεί σωστά υπό τις ακόλουθες συνθήκες: Πυκνότητα σκόνης με διάμετρο άνω των 55μm≤3*104 κόκκους/μ3. Το κόκκο σκόνης είναι μη αγωγό, μη ηλεκτρομαγνητικό, μη διαβρωτικό, χωρίς λειτουργία αδιάβροχου. |
||||
Εφαρμογή
(1) Πρόσβαση στην ένταξη
(2) Σύστημα εσωτερικής διανομής και επέκτασης
(3) Ακινητό σταθμό και σύστημα επέκτασης κάλυψης
(4) WLAN
(5) Γήινος σταθμός δορυφορικής επικοινωνίας και σταθμός επικοινωνίας μικροκυμάτων
(6) Αδύναμη αίθουσα διανομής ρεύματος
(7) Άλλα συστήματα αδιάλειπτης τροφοδοσίας με ρεύμα εναλλασσόμενο/κατευθυνόμενο
Χαρακτηριστικά
(1) Δύο εξόδους: 48Vdc, 220Vac
(2) Δύο εισόδους: -48Vdc, 220Vac
(3) Υιοθέτηση τεχνολογίας αντιστάθμισης ενεργού συντελεστή ισχύος, συντελεστής ισχύος > 0.99
(4) Ευρύ εύρος λειτουργίας της τάσης εισόδου εναλλασσόμενου ρεύματος: 90~280Vac
(5) Ευρύ φάσμα θερμοκρασίας λειτουργίας: - 5°C έως + 55°C
(6) Τεχνολογία διακόπτη
(7) Η τέλεια διαχείριση της μπαταρίας παρατείνει τη διάρκεια ζωής της: διαχείριση φόρτισης/αποφόρτισης, αντιστάθμιση θερμοκρασίας της μπαταρίας, προστασία χαμηλής τάσης.
(8) Αντικατάστατη σε θερμότητα
(9) Προστασία υπερ-/υποτάσεως εισόδου
(10) Προστασία από υπερτάσεις εξόδου, προστασία από υπερστροφή εξόδου, προστασία από βραχυκύκλωμα εξόδου
(11) Ενσωματωμένο / τοίχο
(12) RS485, RS232 διεπαφή επικοινωνίας
-
