| Δύναμη παραγωγής ενότητας διορθωτών: | 3000W | Εφαρμογή: | Βιομηχανικός εξοπλισμός |
|---|---|---|---|
| Συντελεστής ισχύος: | ≥0.99 | Συχνότητα Εισόδου: | 47Hz ̇ 63Hz |
| Μέγιστο ρεύμα παραγωγής ενότητας διορθωτών: | 30α | Πληροφορίες συσκευασίας:: | Κουτί/ξύλινη θήκη |
| Τάση εξόδου: | AC220V ή DC48V | Standard: | GB 4943 |
| Επισημαίνω: | 15U τηλεπικοινωνιακή τροφοδοσία 3000W,Συστήματα τηλεπικοινωνιών 48V 650A,Δύναμη τηλεπικοινωνιακών ράκων εισόδου εναλλασσόμενου ρεύματος |
||

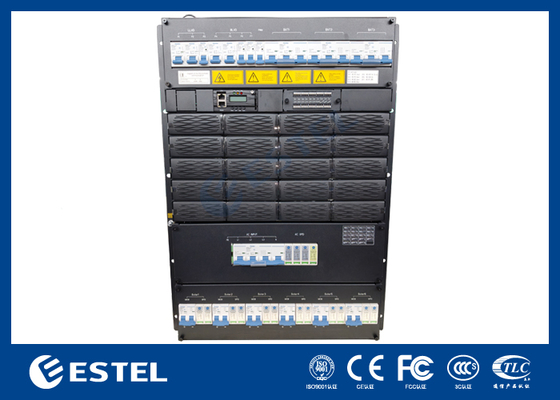

Σύστημα Βιομηχανικών Τροφοδοτικών Πολλαπλών Χρήσεων
IPUM39K-B5D1315τροφοδοτικό υπο-ράκας, συμπαγής σχεδιασμός ύψους 15U για την κάλυψη
κρίσιμων αναγκών εφαρμογών μετάδοσης οπτικών ινών και μικροκυμάτων, πρόσβασης
συσκευών, διακοπτών. Η μέγιστη ισχύς του συστήματος είναι 3000KW, με AC/μπαταρία/φορτίο
MCBs. Τα καλώδια έχουν πρόσβαση από μπροστά με MCB και ράβδο διανομής.
IPUM39K-B5D1315 αποτελείται από μονάδα διανομής, μονάδα ανορθωτή, μονάδα μετατροπής, μονάδα παρακολούθησης. Η διαμόρφωση είναι προαιρετική, όπως φαίνεται στον παρακάτω πίνακα:
| Διαμόρφωση | Μονάδα ανορθωτή | Σημείωση |
| Πρότυπο | GB 4943 | Για λεπτομέρειες, ανατρέξτε στις προδιαγραφές των μονάδων |
| Πρότυπο | IEC/EN 62368-1 | |
| Πρότυπο | EN 55032 Class A,GR1089 Issue 4 ,R3-10, R3-11, R3-12 Class B πιστοποιημένο από τη Βόρεια Αμερική | |
| Πρότυπο | EN300386,CLASSA |

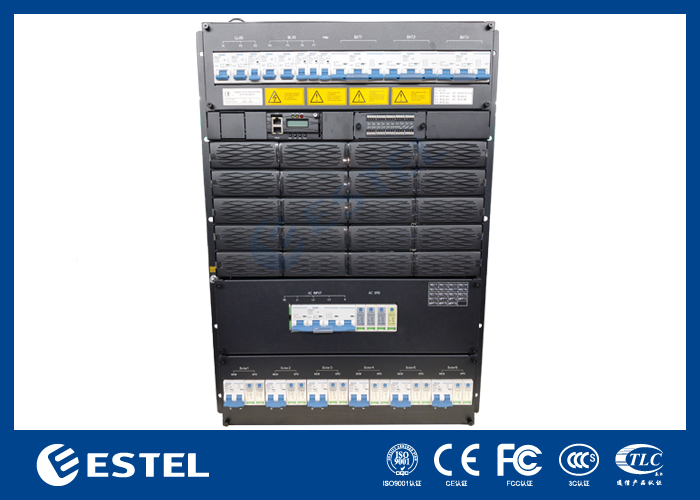

Κατασκευή IPUM39K-B5D1315
IPUM39K-B5D1315 αποτελείται από δύο μονάδες:
Μονάδα ανορθωτή (MR483000HG2B)
Φωτοβολταϊκή μονάδα
Διακόπτες μπαταρίας : 3*125A/3P+4*M8 βίδα(BAT-),
Διακόπτες φορτίου
Γρήγορες λεπτομέρειες:
| Τόπος προέλευσης: Shenzhen, Κίνα (Ηπειρωτική χώρα) | Τάση εισόδου: AC220V ή DC48V |
| Επωνυμία: ESTEL | Τάση εξόδου: AC220V ή DC48V |
| Αριθμός μοντέλου:IPUM39K-B5D1315 | Ισχύς εξόδου μονάδας ανορθωτή: 3000KW |
| Όνομα προϊόντος: Βιομηχανικά τροφοδοτικά | Συχνότητα εισόδου 47Hz～63Hz |
| Πιστοποίηση: ISO9001, CE, 3C, FCC, TLC | Μέγιστο ρεύμα εξόδου μονάδας ανορθωτή: 50A |
| Εφαρμογή: Βιομηχανικός εξοπλισμός | Συντελεστής ισχύος: ≥0.99 |
Όροι πληρωμής και αποστολής:
| Ελάχιστη ποσότητα παραγγελίας: | 1 σετ |
| Τιμή: | διαπραγμάτευση |
| Όροι πληρωμής: | L/C, D/A, D/P,T/T, Western Union |
| Δυνατότητα προμήθειας: | 20.000 σετ ανά μήνα |
| Χρόνος παράδοσης: | 7-10 εργάσιμες ημέρες |
| Λεπτομέρειες συσκευασίας: | χαρτοκιβώτιο/ξύλινη θήκη |
Δύο μέθοδοι λειτουργίας:
(1) Είσοδος AC: Εκκίνηση μονάδας ανορθωτή μετά την ενεργοποίηση AC, εξόδους -48Vdc, ταυτόχρονα φόρτιση της μπαταρίας και τροφοδοσία της μονάδας μετατροπής, η μονάδα μετατροπής εξόδους 220Vac.
Υπό κανονικές συνθήκες, οι παράμετροι της μονάδας ανορθωτή και της μονάδας διανομής ελέγχονται από τη μονάδα παρακολούθησης, λειτουργώντας σύμφωνα με τις προκαθορισμένες παραμέτρους ή τις εντολές του χρήστη. Εάν παρουσιαστεί βλάβη στο δίκτυο AC, η μπαταρία θα τροφοδοτήσει το σύστημα και θα συνεχίσει να εξάγει - 48 VDC και 220 vac, με την εκφόρτιση της μπαταρίας, η τάση της μπαταρίας αρχίζει να μειώνεται, όταν η τάση είναι κάτω από 43,2 V + / - 0,5 V, η μονάδα παρακολούθησης στέλνει σήμα χαμηλής τάσης μπαταρίας και κλείνει την έξοδο φορτίου απευθείας, τότε το σύστημα τροφοδοσίας θα σταματήσει να λειτουργεί. Όταν το εξωτερικό δίκτυο AC ανακάμψει, το σύστημα θα λειτουργήσει κανονικά ξανά. (Όλα τα παραπάνω δεδομένα παρακολούθησης είναι προεπιλεγμένες τιμές συστήματος και μπορούν να επαναφερθούν από τον χρήστη)
(2) -48V είσοδος: Δεν υπάρχει ρεύμα AC ή δεν συνδέεται AC, πρόσβαση σε εξωτερική τροφοδοσία -48V στη θύρα φόρτισης -48V, εκκίνηση μονάδας παρακολούθησης και μετατροπής, έξοδος 220Vac.
Η λειτουργία αντιστάθμισης θερμοκρασίας είναι ενεργοποιημένη από προεπιλογή, η οποία μπορεί να ενεργοποιηθεί ή να απαγορευτεί με εντολή του χρήστη εάν είναι απαραίτητο. Θερμοκρασία λειτουργίας ≥55℃, η ισχύς εξόδου του τροφοδοτικού θα μειωθεί γραμμικά (@65℃, η ισχύς εξόδου θα είναι 1300W).
Προδιαγραφές
Διάσταση μονάδας ανορθωτή όπως παρακάτω:
| Βαθμός μόνωσης | ||
| παράμετρος | Πρότυπο | Σημείωση |
| Αντοχή μόνωσης (είσοδος AC) | Είσοδος-Έξοδος:3500Vdc/10mA//1min |
Χωρίς αναλαμπές ή βλάβες. Αφαιρέστε το σωλήνα εκκένωσης/τη συσκευή προστασίας υπέρτασης πριν από τη δοκιμή, χωρίς μονάδα ανορθωτή ή μονάδα παρακολούθησης. Έξοδος με 2 διαδρομές τερματικού χαμηλής τάσης, υψηλής τάσης με λειτουργία παράκαμψης AC, δεν πρέπει να δοκιμαστεί. |
| Είσοδος-περίβλημα:3500Vdc/10mA//1min | ||
| Έξοδος-περίβλημα:750Vdc/10mA//1min | ||
| Αντοχή μόνωσης (είσοδος DC) | Είσοδος-Έξοδος:750Vdc/10mA//1min | |
| Είσοδος-περίβλημα:750Vdc/10mA//1min | ||
| Έξοδος-περίβλημα:750Vdc/10mA//1min | ||
| Ρεύμα διαρροής | ≤3.5mA | 280Vac είσοδος, πλήρες φορτίο εξόδου |
| Αντίσταση μόνωσης | @ Κανονική ατμόσφαιρα, σχετική υγρασία 90%, Τάση δοκιμής DC 500V, η αντίσταση μόνωσης εισόδου-εξόδου, εισόδου-γείωσης, εξόδου-γείωσης δεν πρέπει να είναι μικρότερη από 10MΩ. Έξοδος με 2 διαδρομές τερματικού χαμηλής τάσης, υψηλής τάσης με λειτουργία παράκαμψης AC, δεν πρέπει να δοκιμαστεί. | |
| Περιβάλλον | |||||
| Παράμετρος | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | Σημείωση |
| Εύρος θερμοκρασίας λειτουργίας | -5 | 25 | +55 | °C | |
| Θερμοκρασία αποθήκευσης | -40 | +70 | °C | ||
| Σχετική υγρασία | 5 | 95 | % | Μακροχρόνια λειτουργία, χωρίς συμπύκνωση | |
| Ατμοσφαιρική πίεση | 70 | 106 | KPa | ||
| Υψόμετρο | 0 | 3000 | m | ||
| Ψύξη | Αναγκαστική ψύξη, μπροστά-μέσα & πίσω-έξω; ο ανεμιστήρας βρίσκεται στο μπροστινό πάνελ, με ελεγχόμενη ταχύτητα θερμοκρασίας. | ||||
| Επίπεδο προστασίας από νερό και σκόνη |
Το τροφοδοτικό πρέπει να λειτουργεί σωστά υπό την ακόλουθη συνθήκη: Πυκνότητα διαμέτρου σκόνης πάνω από 55µm≤3*104 κόκκος/m3. Ο κόκκος σκόνης είναι μη αγώγιμος, μη ηλεκτρομαγνητικός, μη διαβρωτικός, χωρίς αδιάβροχη λειτουργία. |
||||
Εφαρμογή
(1) Ολοκλήρωση πρόσβασης
(2) Εσωτερικό σύστημα διανομής και επέκτασης
(3) Σύστημα κινητού σταθμού και κάλυψης επέκτασης
(4) WLAN
(5) Σταθμός εδάφους δορυφορικών επικοινωνιών και σταθμός επικοινωνίας μικροκυμάτων
(6) Δωμάτιο διανομής ασθενών ρευμάτων
(7) Άλλο αδιάλειπτο σύστημα τροφοδοσίας AC/DC
(1) Δύο εξόδους:-48Vdc, 220Vac
(2) Δύο εισόδους:-48Vdc, 220Vac
(3) Υιοθέτηση τεχνολογίας αντιστάθμισης ενεργού συντελεστή ισχύος, συντελεστής ισχύος >0,99
(4) Ευρύ εύρος λειτουργίας τάσης εισόδου AC: 90~280Vac
(5) Ευρύ εύρος θερμοκρασίας λειτουργίας:-5℃~+55℃
(6) Τεχνολογία διακόπτη που διεξάγεται,
(7) Η τέλεια διαχείριση μπαταρίας παρατείνει τη διάρκεια ζωής της μπαταρίας: διαχείριση φόρτισης / εκφόρτισης, αντιστάθμιση θερμοκρασίας μπαταρίας, προστασία χαμηλής τάσης.
(8) Hot-swappable
(9) Προστασία υπέρτασης/υποτάσης εισόδου
(10) Προστασία υπέρτασης εξόδου, προστασία υπερ-ρεύματος εξόδου, προστασία βραχυκυκλώματος εξόδου
(11) Ενσωματωμένο / επιτοίχιο
(12) Διεπαφή επικοινωνίας RS485, RS232
