| Housing: | Metal (AL5052, SPCC) | Efficiency: | 90% |
|---|---|---|---|
| Output Rated Current: | 20A | Usage: | Automobile |
| Operating Temperature: | -10°C To 60°C | Install: | Pad Mount |
| Battery Input: | 100A*2 | Warranty: | 1 Years |
| Integrated Accessories: | PDU, EMS,sensors for optional | Material: | High quality galvanized steel plate |
| Grounding Protection: | copper bar | Input Capacity: | 1×63A/2P |
| Full Capacity: | 23.2KW | Ip Level: | IP21 |
| Certificates: | CE | Storage Temperature: | -40°C to +85°C |
| Επισημαίνω: | Σύστημα τροφοδοσίας DC 5U subrack,Βιομηχανικό τροφοδοτικό 4-12kW,Σύστημα τροφοδοσίας DC ET48200-003 |
||

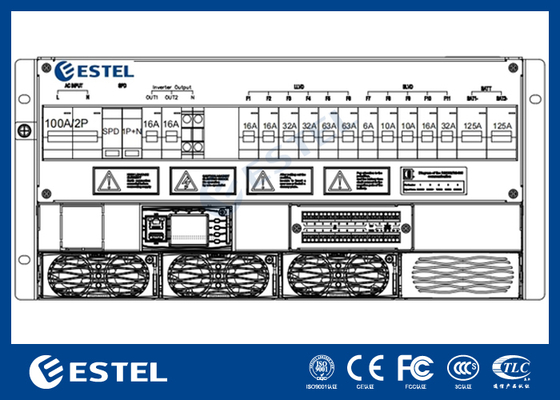

4-12kW 5U Ενσωματωμένο Σύστημα DC Power Subrack σε Λευκό ή Μαύρο για Βιομηχανική Απόδοση ET48200-003
Εισαγωγή
Τροφοδοτικό 5U Sub-rack, συμπαγής σχεδιασμός ύψους 5U για την κάλυψη των κρίσιμων αναγκών εφαρμογών μετάδοσης οπτικών ινών και μικροκυμάτων, συσκευών πρόσβασης, διακοπτών. Το μέγιστο ρεύμα του συστήματος είναι 200A, με AC/Battery/Load MCBs. Τα καλώδια έχουν πρόσβαση από μπροστά με MCB και busbar.
Βασικά Χαρακτηριστικά
Σενάρια Εφαρμογής
Προδιαγραφές ET48200-003
| Τύπος | 4~12kW 5U Subrack | |
| Σύστημα | Διάσταση | 482.0(Π)*350.6(Β)*5U(Υ) |
| Βάρος | ≤20kg (χωρίς ανορθωτές) | |
| Λειτουργία ψύξης | Φυσική ψύξη | |
| Τρόπος εγκατάστασης | Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι | |
| Τρόπος καλωδίωσης | Επάνω είσοδος και επάνω έξοδος | |
| Λειτουργία συντήρησης | Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας | |
| Επίπεδο προστασίας | IP20 | |
|
AC Διανομή |
Τρόπος εισόδου | 220VAC μονοφασικό |
| Χωρητικότητα εισόδου | 1×100A/2P | |
| Συχνότητα εισόδου | 45~65Hz, ονομαστική τιμή: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Χωρητικότητα εξόδου | 1×16A/1P, 1×10A/1P | |
|
DC Διανομή |
Τάση εξόδου | -43~-58VDC, ονομαστική τιμή: -53.5VDC |
| Μέγιστη χωρητικότητα | 12kW(4KW*3) | |
| Διακόπτες μπαταρίας | 2×125A/1P | |
| Διακόπτες φορτίου |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| DC SPD | 10kA/, 8/20μs | |

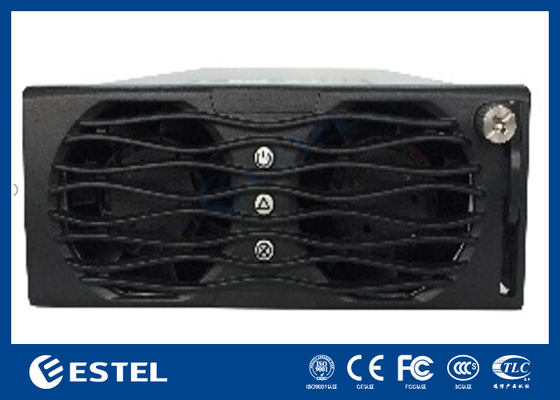

| Ανορθωτής | Τάση εισόδου | 85VAC～300VAC, ονομαστική 220VAC |
| Απόδοση | ＞96.6% | |
| Ονομαστική ισχύς | 4000W(176~300VAC) | |
| Θερμοκρασία λειτουργίας | -40℃~+75℃(πλήρης έξοδος κάτω από 50℃) | |
| Διάσταση | 106.5mm(Π)×286mm(Β)×41.5mm(1U/Υ) | |
| Βάρος | ≤2.1kg | |
| Λειτουργία ψύξης | Αναγκαστική ψύξη | |
| Συντελεστής ισχύος | ≥0.99 @220Vac 20-100% Φορτίο | |
|

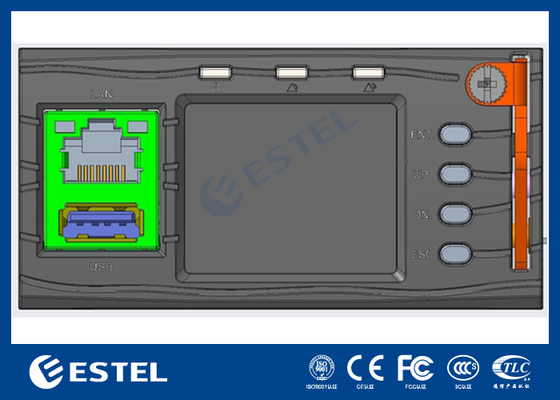

Ελεγκτής
|
Είσοδος σήματος | 3 AI (2 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 8 DI, 2 RS485. |
| Έξοδος συναγερμού | 8 ξηρές επαφές | |
| Θύρα επικοινωνίας | LAN,USB, RS485, SNMP | |
| Λειτουργία εμφάνισης | LCD | |
| Περιβάλλον | Θερμοκρασία λειτουργίας | -40℃~+70℃ |
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ | |
| Υγρασία λειτουργίας | 5%~95%(χωρίς συμπύκνωση) | |
| Υψόμετρο | 0~3000m (Εάν το υψόμετρο είναι εντός της περιοχής των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.) | |
