| Ικανότητα συστημάτων: | 18kW/300A | Δύναμη παραγωγής ενότητας διορθωτών: | 3000W/50A |
|---|---|---|---|
| Τεχνική ένταση: | 85VAC·300VAC, με ονομαστική ισχύ 220VAC | Τεχνική ένταση: | -43~-58VDC, ονομαστική τιμή: -53,5VDC |
| Παράγοντας ισχύος: | >0,99 | Συχνότητα εισόδου: | 45~65Hz |
| Αποτελεσματικότητα: | ≥96% | Εισαγωγή εναλλακτικού ρεύματος: | 63A/4P × 1 |
| Εναλλακτική ισχύς: | 32A/1P×6 (ατομικά για κάθε μονάδα ευθυγραμμιστή) | Διακόπτες φορτίου: | Επικαιροποιημένα συστήματα ηλεκτρονικής ενέργειας |
| Διακόπτης μπαταρίας: | 125A/1P × 2 | Κλειστή παράκαμψης: | 125A/4P × 1 |
| Επισημαίνω: | Μονάδα συστήματος τροφοδοσίας,Σύστημα διορθωτή για τηλεπικοινωνίες,Σύστημα διόρθωσης τηλεπικοινωνιών ύψους 6U |
||
8U θερμό πλέξιμο τηλεπικοινωνιακό σύστημα διορθωτή για εσωτερικό ντουλάπι με ευρύ φάσμα τάσης εισόδου 85-300Vac
1. Σύνοψη
Η τροφοδοσία ηλεκτρικής ενέργειας ET48300-001 με σχεδιασμό ύψους 8U μπορεί να καλύψει τις κρίσιμες ανάγκες εφαρμογής μετάδοσης ινών και μικροκυμάτων, συσκευής πρόσβασης και διακόπτη.με MCB AC/μπαταρία/φόρτωμα.
2Βασικά χαρακτηριστικά
2.1 τυποποιημένο πλάτος 19 ιντσών, το οποίο έχει το πλεονέκτημα της ευρείας χρήσης·
2.2 Τέλεια διαχείριση της μπαταρίας, παρατείνει τη διάρκεια ζωής της μπαταρίας και παρέχει διάφορες θύρες επικοινωνίας, RS485, θύρα διαδικτύου, ξηρές επαφές κλπ.η οποία επιτρέπει ευέλικτη δικτύωση και τηλεπαρακολούθηση;
2.3 Ο διορθωτής και ο ελεγκτής μπορούν να συνδέονται θερμά, εύκολη και γρήγορη συντήρηση σε απευθείας σύνδεση·
2.4 ευρύ φάσμα τάσης εισόδου ((85-300Vac) το δίκτυο ηλεκτρικής ενέργειας είναι προσαρμόσιμο.
3. Κατάλογος διαμόρφωσης του τηλεπικοινωνιακού καναπέ διορθωτή
| ΟΧΙ | Περιγραφή | Ειδικές προδιαγραφές | Ποσότητα |

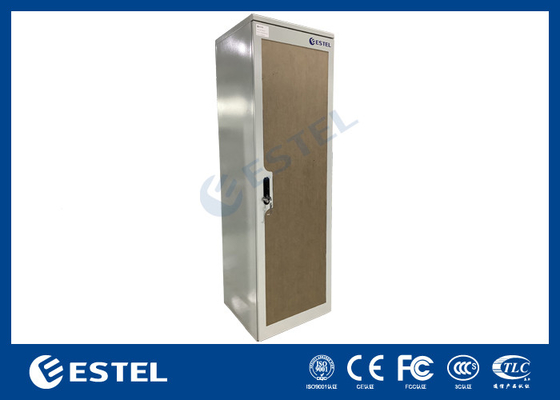

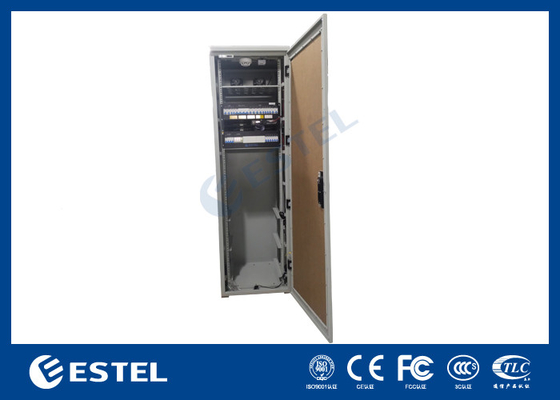

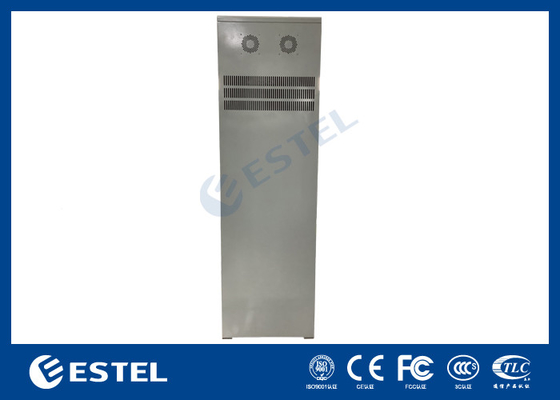

| 1 | Εσωτερικό ντουλάπι | (1) Εξωτερικές διαστάσεις: W×D×H 600×600×2000mm (2) Ένα διαμέρισμα: περιλαμβάνει ράφι 42U 19" (3) Με μία μπροστινή πόρτα ((ακρυλική πλάκα) και κλειδαριά ντουλάπι (4) Υλικό: χάλυβας ψυχρής έλασης, μονόπετρα (5) Συμπεριλαμβανομένων δύο ανεμιστήρων 48VDC (6) Συμπεριλαμβανομένων δύο δίσκων |
1 |

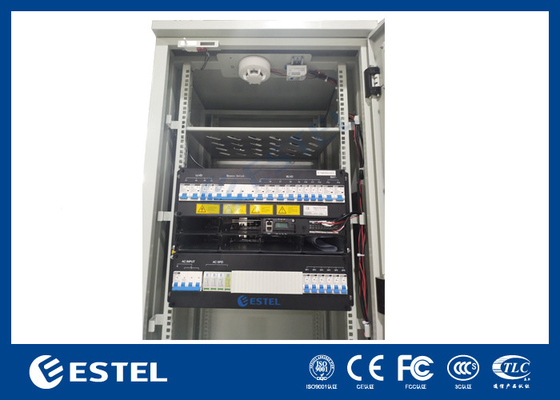

| 2 | Σύστημα διορθωτή |
Σύστημα: ET48300-001 ((19" 8U ύψος)) |
1 |
| 3 | Ανιχνευτής καπνού | Συνδέεται με την μονάδα παρακολούθησης του συστήματος ευθυγραμμισμού | 1 |
| 4 | Αισθητήρας νερού | Συνδέεται με την μονάδα παρακολούθησης του συστήματος ευθυγραμμισμού | 1 |
| 5 | Αισθητήρας θερμοκρασίας | Συνδέεται με την μονάδα παρακολούθησης του συστήματος ευθυγραμμισμού | 1 |
| 6 | Αισθητήρας πόρτας | Συνδέεται με την μονάδα παρακολούθησης του συστήματος ευθυγραμμισμού | 1 |
| 7 | Πακέτο | Δαστική θήκη | 1 |
4Τεχνική προδιαγραφή του διορθωτή
| Κατηγορία | ΕΤ48300-001 | |
| Σύστημα | Μέγεθος (mm) | 482.0(W) *350.0(D) *8U(H) |
| Βάρος | ≤ 40 kg (χωρίς ενότητα ευθυγραμμιστή) | |
| Τρόπος ψύξης | Φυσική ψύξη | |
| Τρόπος καλωδίωσης | Ανώτατη είσοδος και άνω έξοδος | |
| Τρόπος συντήρησης | Προηγούμενη συντήρηση, αλλαγή βαθμού υποστήριξης μονάδας | |
| Τρόπος εγκατάστασης | Εγκατάσταση σε ράφι 19 ιντσών ή στο εσωτερικό του ντουλαπιού | |
| Αξία IP | Διάκριση IP20 | |
| Διανομή εναλλακτικού ρεύματος | Τρόπος εισόδου | 220VAC ((L1-L2-L3 παράλληλα συνδεδεμένο) |
| Δυνατότητα εισόδου | 63A/4P × 1 | |
| Συχνότητα εισόδου | 45~65Hz, ονομαστική τιμή: 50Hz/60Hz | |
| Δυνατότητα παραγωγής | 32A/1P×6 (ατομικά για κάθε μονάδα ευθυγραμμιστή) | |
| Δ.Δ.Α. | 20kA/40kA, 8/20μs | |
|
Δ.Σ. Διανομή
|
Τεχνική ένταση | -43~-58VDC, ονομαστική τιμή: -53.5VDC |
| Μέγιστη χωρητικότητα | 18kW (μονάδα διορθωτή MR483000HG2B-GS 3KW×6) | |
| Διακόπτης μπαταρίας | 125A/1P × 2 | |
| Κλειστή παράκαμψης | 125A/4P × 1 | |
| Συσκευές διακοπής φόρτωσης |
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα που χρησιμοποιούνται για την κατασκευή οχημάτων. |
|
| Συνεχής SPD | 40kA, 8/20μs | |
| Διορθωτής | Τεχνική ένταση | 85VAC·300VAC, με ονομαστική ισχύ 220VAC |
| Αποτελεσματικότητα | ≥96% | |
| Κατηγορία ισχύος | 3000W ((176~300VAC) | |
| Θερμοκρασία λειτουργίας | -40°C~+75°C (πλήρης ισχύς κάτω των 50°C) | |
| Διάσταση | 106.5mm(W) × 286mm(D) × 41,5mm ((1U/H) | |
| Βάρος | ≤2kg | |
| Τρόπος ψύξης | Εξαναγκαστική ψύξη με ανεμιστήρα | |
| Συντελεστής ισχύος | ≥0.99 | |
| ΤHD | ≤ 5% | |
| Ελεγκτής | Εισαγωγή σήματος | 4 AI ((3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI ((SPD, 6 κοινή DI) |
| Έξοδος συναγερμού | 4 στεγνή επαφή | |
| Λιμένας επικοινωνίας | RS485, SNMP | |
| Τρόπος εμφάνισης | LCD | |
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας | -40°C~+75°C (πλήρης ισχύς κάτω των 50°C) |
| Θέρμανση αποθήκευσης | -40°C~+70°C | |
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) | |
| Υψόμετρο | 0~3000m ((Αν το υψόμετρο είναι εντός του εύρους 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m.) | |
5. Φωτογραφίες διορθωτή
6Εξοπλισμός παραγωγής
