| Ονομαστική χωρητικότητα συστήματος: | 215 kWh | Ονομαστική ισχύς φόρτισης/αφόρτισης: | 100kW |
|---|---|---|---|
| Πεδίο τάσης ισχύος δικτύου: | AC400V±10% | Σειρά ΣΥΝΕΧΟΥΣ τάσης: | 672-864V |
| Τρόπος λειτουργίας: | Λειτουργία σε δίκτυο | Αποδοτικότητα συστημάτων: | ≥ 85% |
| Διάρκεια ζωής κύκλου συστήματος: | ≥6000 φορές | Αξία IP: | Διάκριση IP54 |

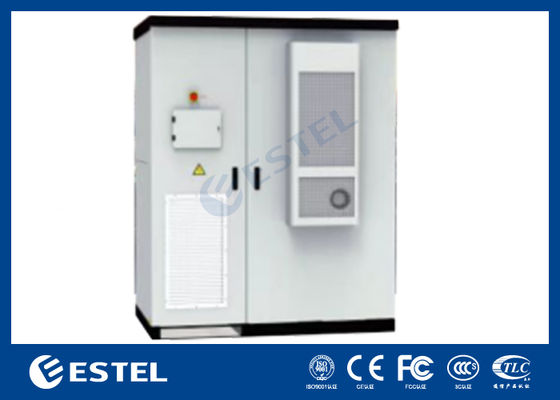

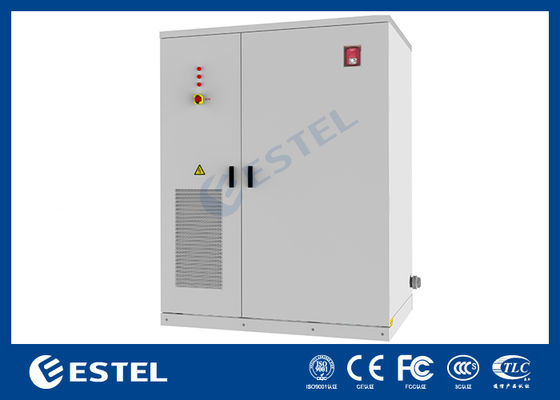

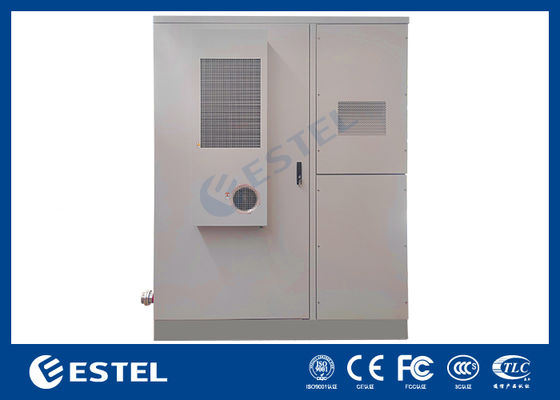

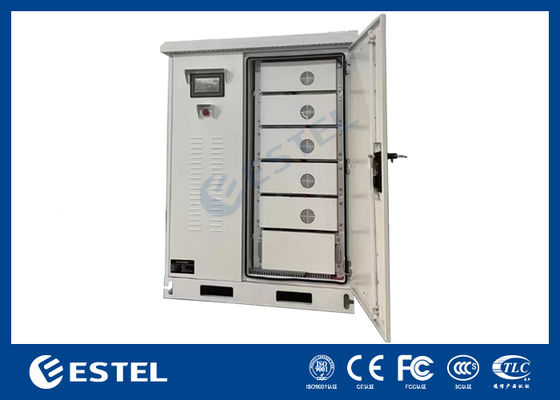

Ενσωματωμένο Σύστημα Αποθήκευσης Ενέργειας 100kW/215kWh για Εξοικονόμηση Ηλεκτρικής Ενέργειας από το Δίκτυο και Ενέργεια από Φωτοβολταϊκά Πάνελ PV
1. Εισαγωγή Συστήματος
Το ενσωματωμένο σύστημα αποθήκευσης ενέργειας 100kW/215kWh με αερόψυξη είναι ένα σύστημα αποθήκευσης ενέργειας που αποτελείται από μπαταρίες φωσφορικού σιδήρου λιθίου 280Ah. Έχει ένα ευρύ φάσμα εφαρμογών στο δίκτυο ηλεκτρικής ενέργειας και πραγματοποιεί κορύφωση και κοιλάδα, διαχείριση της ζήτησης ηλεκτρικής ενέργειας, παροχή έκτακτης ανάγκης κ.λπ.
2. Πλεονεκτήματα
1) Υιοθετώντας ενσωματωμένο σχεδιασμό και διαχείριση ενός συμπλέγματος, το πρόβλημα της κυκλοφορίας μεταξύ των μπαταριών και το φαινόμενο του βαρελιού επιλύονται, γεγονός που ενισχύει σημαντικά την ασφάλεια του συστήματος και την ικανότητα εκφόρτισης καθ' όλη τη διάρκεια ζωής του προϊόντος.
2) Εξαιρετικά ενσωματωμένο, απλοποιεί το σχεδιασμό, μειώνοντας περαιτέρω το κόστος του συστήματος.
3) Μπορεί να επιτύχει ένα διαφοροποιημένο σύστημα πυροπροστασίας: Η τυπική διαμόρφωση περιλαμβάνει έναν ανιχνευτή σύνθετου αερίου και αεροζόλ ελεγχόμενο από τη θερμοκρασία.
4) Αυτο-αναπτυγμένο σύστημα ελέγχου και λειτουργίας: Ένα σύνολο συστημάτων λογισμικού που αναπτύχθηκαν ανεξάρτητα με βάση τις λειτουργικές απαιτήσεις.

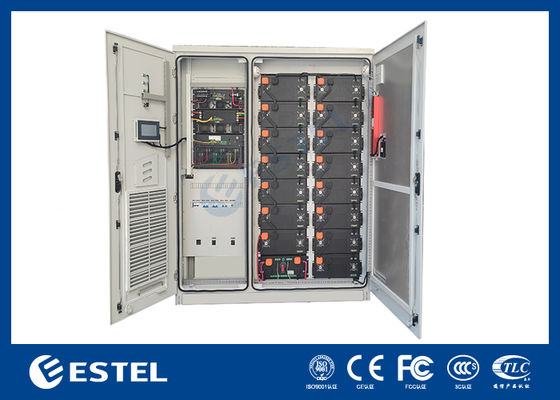

3. Δομή συστήματος
| 1 | Είσοδος αέρα | 2 | Διακόπτης εισόδου PV | 3 | Διακόπτης εισόδου δικτύου |
| 4 | Διακόπτης εξόδου AC | 5 | Κιβώτιο υψηλής τάσης | 6 | PACK |
| 7 | Κλειδαριά πόρτας | 8 | EMS | 9 | Ενδεικτική λυχνία |
| 10 | MPPT | 11 | PCS | 12 | STS |
| 13 | Αισθητήρας πυρκαγιάς | 14 | Συσκευή πυρόσβεσης αεροζόλ | 15 | Ακουστικό και οπτικό συναγερμό |
4. Λίστα Εξοπλισμού Συστήματος
| Ενσωματωμένο Σύστημα Αποθήκευσης Ενέργειας RYZ100215AF | ||||
| Αρ. | Εξοπλισμός | Προδιαγραφή | Μονάδα | Ποσότητα |
| 1 | Ντουλάπι | 1800*2300*1200mm, IP54 | Σετ | 1 |
| 2 | Συστοιχία μπαταριών | 1P240S, 768V, 280Ah | Τεμ. | 1 |
| 3 | BMS | Αρχιτεκτονική 2 επιπέδων | Σετ | 1 |
| 4 | Σύστημα πυροπροστασίας | Αεροζόλ ελεγχόμενο από τη θερμοκρασία | Σετ | 1 |
| 5 | PCS | 100kW | Σετ | 1 |
| 6 | EMS | Προαιρετικό | Σετ | 1 |
5. Τεχνικές παράμετροι
| Αρ. | Στοιχείο | Παράμετρος |
| 1 | Ονομαστική χωρητικότητα συστήματος | 215kWh |
| 2 | Λειτουργία ομαδοποίησης συστοιχίας μπαταριών | 1P15S |
| 3 | Ονομαστική ισχύς φόρτισης/εκφόρτισης | 100kW |
| 4 | Εύρος τάσης DC | 672-864V |
| 5 | Εύρος τάσης δικτύου | AC400V±10% |
| 6 | Μέθοδος καλωδίωσης μετατροπέα | 3-Φάσεων 3-Αγωγών λειτουργία στο δίκτυο |
| 7 | Λειτουργία λειτουργίας | Λειτουργία στο δίκτυο |
| 8 | Απόδοση συστήματος | ≥85% |
| 9 | Συντελεστής ισχύος | -1～1 (ρυθμιζόμενος) |
| 10 | Ονομαστικό ρεύμα φόρτισης/εκφόρτισης | 0.5P |
| 11 | Θερμοκρασία αποθήκευσης | -30℃~60℃ |
| 12 | Επιτρεπόμενη θερμοκρασία λειτουργίας |
Εκφόρτιση -20~55℃; Φόρτιση: 0~55℃ |
| 13 | Βέλτιστη θερμοκρασία λειτουργίας | 25±2℃ |
| 14 | Διάρκεια ζωής κύκλου συστήματος | ≥6000 φορές |
| 15 | Βαθμός IP | IP54 |
| 16 | Διάσταση ντουλαπιού | Περίπου Π*Υ*Β=1800*2300*1200(mm) |
| 17 | Βάρος | Περίπου 2850kg |
| 18 | Επικοινωνία | Ethernet, 4G |
| 19 | Βαθμός IP | IP54 |
| 20 | Κατηγορία αντιδιαβρωτικής προστασίας | ≥C3 |
| 21 | Σχεδιαστική διάρκεια ζωής συστήματος | ≥10 χρόνια |
| 22 | Ηλεκτρική διεπαφή | 3-Φάσεων 4-Αγωγών +PE |
6. Λεπτομερής Εισαγωγή
1) Γενικά
Είναι ένα τυποποιημένο σύστημα αποθήκευσης ενέργειας, με ονομαστική χωρητικότητα 215kWh ανά ντουλάπι. Περιλαμβάνει κουτί μπαταριών, κιβώτιο υψηλής τάσης, μετατροπέα αποθήκευσης ενέργειας, STS, σύστημα ελέγχου θερμοκρασίας, σύστημα πυροπροστασίας, μονάδα διανομής ισχύος, BMS (Σύστημα Διαχείρισης Μπαταριών) και σύστημα διαχείρισης ενέργειας EMS και υποστηρίζει τη λειτουργία APP.
Το προϊόν είναι κατάλληλο για εξωτερική εγκατάσταση, έχει ισχυρή περιβαλλοντική προσαρμοστικότητα, ευέλικτη εγκατάσταση, υποστηρίζει πολλαπλά ντουλάπια και είναι βολικό για επέκταση. Χρησιμοποιείται κυρίως για κορύφωση και κοιλάδα στην βιομηχανική και εμπορική πλευρά, ανακουφίζει την πίεση του δικτύου και εξοικονομεί έξοδα ηλεκτρικής ενέργειας.
Το προϊόν λειτουργεί σε λειτουργία συνδεδεμένη με το δίκτυο. Το PCS υιοθετεί ένα τριφασικό σύστημα. Είναι απαραίτητο να συνδέσετε τη φάση N από την πλευρά του δικτύου στη σειρά N στο ντουλάπι για να παρέχετε βοηθητική παροχή AC220V για το ντουλάπι. Το ηλεκτρικό σχηματικό διάγραμμα είναι το εξής:
2) Ηλεκτρικό σχηματικό διάγραμμα
3) Κουτί συστοιχίας μπαταριών
Τα προϊόντα της σειράς RYZ100215AF υιοθετούν κυψέλες LFP 3,2V/280Ah και κάθε κουτί συστοιχίας μπαταριών περιέχει 16 κυψέλες, ομαδοποιώντας με τη λειτουργία 1P16S.
4) Κυψέλες μπαταριών
Το σύστημα είναι εξοπλισμένο με ολοκαίνουργιες μπαταρίες λιθίου LFP (3,2V/280Ah), με υψηλή ειδική ενέργεια, μεγάλη διάρκεια ζωής κύκλου, χαμηλό κόστος, ασφάλεια και μη ρύπανση. Έχουν εφαρμοστεί ευρέως σε συστήματα αποθήκευσης ενέργειας.
| Αρ. | Στοιχείο | Παράμετρος |
| 1 | Τύπος κυψέλης μπαταρίας | LFP |
| 2 | Ονομαστική τάση | 3,20V |
| 3 | Ονομαστική χωρητικότητα | 280Ah |
| 4 | Ονομαστική ενέργεια | 896Wh |
| 6 | Τυπική ταχύτητα φόρτισης και εκφόρτισης | 0.5P |
| 7 | Μέγιστη ταχύτητα φόρτισης και εκφόρτισης | 1P |
| 8 | Τάση αποκοπής φόρτισης/εκφόρτισης | 2,5V έως 3,65V |
| 9 | Αριθμός κύκλων | ＞6000 φορές |
| 10 | Ημερολογιακή διάρκεια ζωής κυψέλης μπαταρίας | ＞15 χρόνια |
| 11 | Ρυθμός εξασθένησης μπαταρίας | Η εξασθένηση είναι μικρότερη από 6% κάθε τρία χρόνια |
| 12 | Απόδοση φόρτισης και εκφόρτισης | ≥94% |
| 18 | Βάρος | 5,49kg |
| 19 | Διάσταση (Μ*Π*Υ) | 174,7x71,7x204,4mm |
5) Συστοιχία μπαταριών
Μια συστοιχία μπαταριών είναι μια μονάδα που αποτελείται από πολλαπλές συστοιχίες μπαταριών συνδεδεμένες με έναν ορισμένο ηλεκτρικό τρόπο, συμπεριλαμβανομένων ραφιών μπαταριών, μπαταριών αποθήκευσης ενέργειας, κυκλωμάτων ισχύος και δειγματοληψίας, ηλεκτρικών διεπαφών και άλλων εξαρτημάτων. Ένα μόνο ντουλάπι αποτελείται από 15 συστοιχίες μπαταριών 1P16S και έναν μετατροπέα αποθήκευσης ενέργειας 100kW για να σχηματίσουν ένα ενσωματωμένο ντουλάπι αποθήκευσης ενέργειας με αερόψυξη φωσφορικού σιδήρου λιθίου με λειτουργίες φόρτισης και εκφόρτισης. Η ονομαστική χωρητικότητα του ντουλαπιού είναι 215kWh.
| Αρ. | Περιγραφή | Παράμετρος |
| 1 | Ενέργεια συστοιχίας μπαταριών (kWh) | 215,04 |
| 2 | Λειτουργία ομαδοποίησης | 1P15S |
| 3 | Ονομαστική τάση (V) | 768 |
| 4 | Εύρος τάσης λειτουργίας (V) |
672V-864V |
| 5 | Ονομαστική ταχύτητα φόρτισης και εκφόρτισης | 0.5P |
| 6 | Ονομαστικό ρεύμα φόρτισης και εκφόρτισης | 140A |
6) Σύστημα μετατροπής ισχύος (PCS)
Το Σύστημα Μετατροπής Ισχύος (PCS) ελέγχει τη διαδικασία φόρτισης και εκφόρτισης του συστήματος μπαταριών αποθήκευσης ενέργειας, εκτελεί μετατροπή AC/DC και παρέχει άμεσα ισχύ σε φορτία AC όταν δεν υπάρχει ισχύς δικτύου. Το PCS αποτελείται από έναν αμφίδρομο μετατροπέα DC/AC, μια μονάδα ελέγχου κ.λπ. Ο ελεγκτής PCS λαμβάνει οδηγίες ελέγχου φόντου μέσω επικοινωνίας και ελέγχει τον μετατροπέα για να φορτίσει ή να εκφορτίσει την μπαταρία σύμφωνα με το πρόσημο και το μέγεθος της οδηγίας ισχύος, ρυθμίζοντας έτσι την ενεργό ισχύ και την άεργο ισχύ του δικτύου. Ο ελεγκτής PCS επικοινωνεί με το BMS μέσω της διεπαφής RS-485 για να λάβει πληροφορίες κατάστασης συστοιχίας μπαταριών, οι οποίες μπορούν να πραγματοποιήσουν προστατευτική φόρτιση και εκφόρτιση της μπαταρίας και να εξασφαλίσουν ασφαλή λειτουργία της μπαταρίας.
7) Σύστημα διαχείρισης μπαταριών (BMS)
Το BMS υιοθετεί μια αρχιτεκτονική 2 επιπέδων. Κάθε σύστημα διαχείρισης μπαταριών αποτελείται από μια Μονάδα Διαχείρισης Μπαταριών (BMU) και μια Μονάδα Ελέγχου Μπαταριών (BCU). Το σύστημα BMS έχει λειτουργίες όπως ανίχνευση και αναφορά αναλογικών σημάτων υψηλής ακρίβειας, συναγερμός βλάβης, μεταφόρτωση και αποθήκευση, προστασία μπαταρίας, ρύθμιση παραμέτρων, παθητική εξισορρόπηση, βαθμονόμηση SOC συστοιχίας μπαταριών, εξουσιοδότηση λογαριασμού λειτουργίας και διαχείριση κωδικού πρόσβασης και αλληλεπίδραση πληροφοριών με άλλες συσκευές.
8) Μονάδα διαχείρισης μπαταριών (BMU)
Η υπομονάδα ελέγχου BMU πραγματοποιεί παρακολούθηση σε πραγματικό χρόνο της κατάστασης της μπαταρίας συλλέγοντας με ακρίβεια την τάση και τη θερμοκρασία κάθε μεμονωμένης μπαταρίας. Η μονάδα έχει μια αξιόπιστη λειτουργία επικοινωνίας δεδομένων και μπορεί να επικοινωνήσει με τη μονάδα κεντρικού ελέγχου του συστήματος διαχείρισης μπαταριών ή άλλο απαραίτητο εξοπλισμό κατά τη λειτουργία του συστήματος.
9) Μονάδα ελέγχου μπαταριών (BCU)
Η κύρια μονάδα ελέγχου BCU είναι ο πυρήνας του ελέγχου του συστήματος διαχείρισης μπαταριών. Ανιχνεύει την τάση και τη θερμοκρασία των κυψελών της μπαταρίας επικοινωνώντας με τις υπομονάδες ελέγχου και ανιχνεύει τις εξωτερικές χαρακτηριστικές παραμέτρους, όπως η συνολική τάση της συστοιχίας μπαταριών, το ρεύμα φόρτισης και εκφόρτισης και η αντίσταση μόνωσης προς τη γη. Εκτιμά και παρακολουθεί την εσωτερική κατάσταση της μπαταρίας λιθίου (χωρητικότητα, SOC, SOH, κ.λπ.) σύμφωνα με κατάλληλους αλγορίθμους. Σε αυτή τη βάση, πραγματοποιεί τη διαχείριση φόρτισης και εκφόρτισης, τη θερμική διαχείριση, την ανίχνευση μόνωσης, τη διαχείριση εξισορρόπησης μεμονωμένων κυψελών και τον συναγερμό βλάβης της συστοιχίας μπαταριών λιθίου. μπορεί να ανταλλάξει δεδομένα με PCS, EMS, διεπαφή ανθρώπου-μηχανής και άλλες συσκευές μέσω του διαύλου επικοινωνίας και να επικοινωνήσει με το BMU μέσω αλυσίδας μαργαρίτας.
| Νο. | Στοιχείο | Παράμετρος |
| 1 | Μοντέλο συσκευής | BCU |
| 2 | Ανίχνευση ρεύματος | 0A～±300A (Προαιρετικό) |
| 3 | Ακρίβεια δειγματοληψίας τάσης | 1% (Ονομαστική) |
| 4 | Διεπαφή επικοινωνίας | RS485,CAN |
| 5 | Τάση τροφοδοσίας | 12VDC (Ονομαστική) |
| 6 | Κατανάλωση ισχύος συσκευής | ≤3W |
| 7 | Θερμοκρασία λειτουργίας | -40℃~+65℃ |
| 8 | Περιβαλλοντική υγρασία | ≤95% |
| 9 | Υψόμετρο | ≤4000m |
| 10 | Μέγιστη ποσότητα διαχείρισης BMU | 64 PCS |
| 11 | Σφάλμα υπολογισμού SOC | ≤5% |
