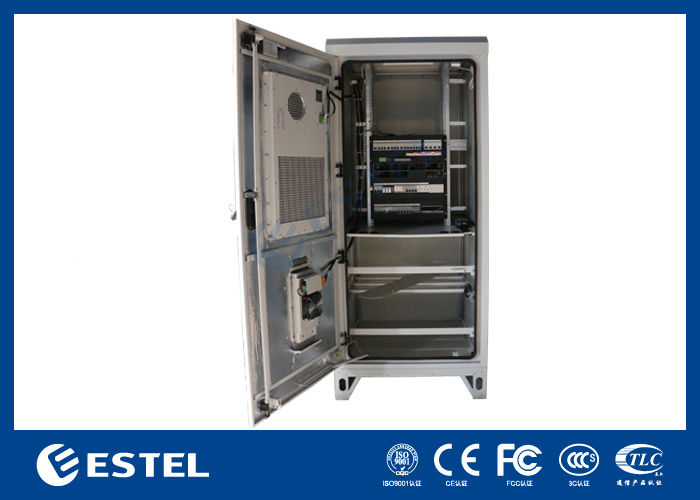

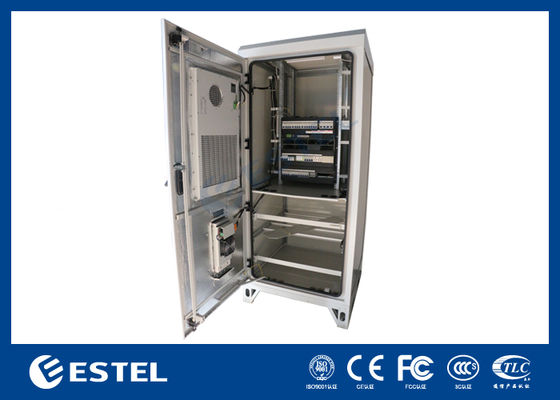

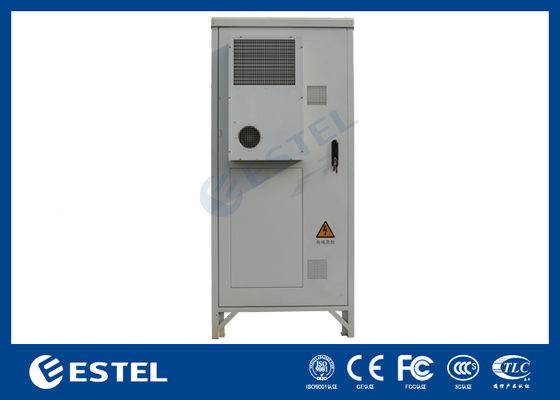

22U IP65 Εξωτερικό Υπουργείο Τηλεπικοινωνιών με αντικλοπτικά και ανθεκτικά χαρακτηριστικά
Λεπτομέρειες προϊόντων
Εξωτερικό ντουλάπι τηλεπικοινωνιών κατά κλοπής
,IP65 Εξωτερικό Υπουργείο Τηλεπικοινωνιών
,22U Αδιάβροχο Υπουργείο Τηλεπικοινωνιών
Κύρια τεχνικές προδιαγραφές του εξωτερικού καναπέ τηλεπικοινωνιών
1Τεχνικές παραμέτρους εξωτερικού καναπέ τηλεπικοινωνιών
|
Διαμόρφωση |
Άρθρο |
Τεχνική παράμετρος |
|
Υπουργείο |
Σχήμα |
ΕΤ7565200C-22U |
|
Επίπεδο προστασίας |
IP65 |
|
|
Εξωτερική διάσταση |
H2000mm × W750mm × D650mm (υποστήριξη προσαρμογής) |
|
|
Εσωτερικός χώρος |
Διπλή δομή καμπίνας, άνω καμπίνα 19 ίντσες 22U, κάτω καμπίνα με δύο στρώματα των πάνελ μπαταρίας |
|
|
Υλικό |
Ζυγισμένο χάλυβα, πάχος ντουλαπιού: 1,2 mm, μονό τοίχωμα, πάχος τμήματος ρουλεμπορίου: 2,0 mm |
|
|
Απομόνωση |
μονό τοίχωμα 20 mm PEF ((Δάχος προαιρετικός) |
|
|
Επιχρισμός |
Επιχρίσεις σε σκόνη από πολυεστέρα |
|
|
Χρώμα |
RAL7035 |
|
|
Κλείδωμα. |
Αλυσίδα τριών σημείων |
|
|
Χάντζες |
Εγκατασκευασμένη μίζα |
|
|
Επιλογές εγκατάστασης |
Εγκαταστάθηκαν στο πάτωμα, στη στέγη |
|
|
Διαδρομή καλωδίων |
Στο κάτω μέρος του ντουλαπιού, εισροή/εξοδο προς τα κάτω |
|
|
Διατήρηση |
Προσωρινή συντήρηση |
|
|
Ψύξη |
Κλιματιστικό συνεχούς ρεύματος, 3000W, 48VDC, RS485 |
|
|
Κλιματιστικό TEC, 200W, 48VDC |
||
|
Σύστημα ισχύος |
(1) Υψόμετρος: 12U (2) Εισαγωγή εναλλασσόμενου ρεύματος: Τρίτη φάση: 200-240 Vac/346-415 Vac Μονόφασμα: 200-240 Vac (3) Διακόπτης εισόδου: 63A/3P Προστασία από κεραυνό εισόδου: κλάση Γ (20KA/40KA) (3) Μονάδες ευθυγραμμιστή 4 kW* 8· (4) Ελεγκτής MC2600 (5) Η μπαταρία MCB 4*125A/2P. (6) Φορτίο: Δοκιμαστική μονάδα: BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
Παρακολούθηση περιβάλλοντος ισχύος |
(1) Παρακολούθηση περιβάλλοντος ισχύος: PM5000 × 1 Μαγνητικός αισθητήρας πόρτας: HO-03×1 Πλημμύρα: S3-WDT-P×1 Αισθητήρας καπνού:-JTY-GD-CA2001L×1 Αισθητήρας θερμοκρασίας και υγρασίας: PM5000TT-TEMP×1 Αισθητήρας επιπέδου πετρελαίου: KNMY-268×1 (2) Παρακολούθηση περιβάλλοντος ισχύος που πρέπει να τοποθετηθεί σε στύλο 19 ιντσών, προϊοντική συντήρηση |
|
|
Η μπαταρία |
Η μπαταρία λιθίου 48VDC 100AH*4 |
|
|
Φανατικός |
Ρυθμισμός θερμοκρασίας DC48V+ |
|
|
Φωτήρας |
48VDC LED |
|
|
Άλλα |
Κουτί συνδυασμού, καλώδια |
|
|
Περιβάλλον |
Θερμοκρασία λειτουργίας |
-40°C~+55°C (+Ηλιακή ακτινοβολία) |
|
Θέρμανση αποθήκευσης |
-40°C~+70°C |
|
|
Εργασιακή υγρασία |
5%~95% (χωρίς συμπύκνωση) |
|
|
Υψόμετρος λειτουργίας |
0 ~ 4000 m |
|
2.Εξωτερικό Υπουργείο ΤηλεπικοινωνιώνΔιάγραμμα διαστάσεων
-
