| Μοντέλο: | ΚΥΝ450-600 | Δυναμικό μέγιστης ισχύος: | 400-600W |
|---|---|---|---|
| Αποτελεσματικότητα της μονάδας: | 19.90-21.10 | Η πίεση σε Pmax (Vmp/V): | 33.89-34.87 |
| ρεύμα σε Pmax (Imp/A): | 12.69-13.05 | Ηλιακή κυψέλη (τύπος/μέγεθος): | ΜΟΝΟ (182mm) |
| Αριθμός ηλιακών κυττάρων: | 156pcs (6*26) | Μέγεθος (mm): | 1909*1134*35 |

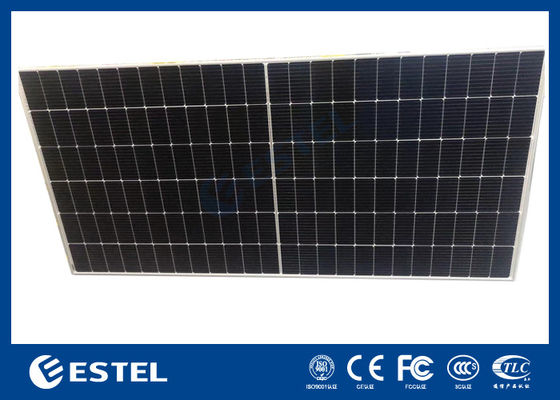

Υψηλής ισχύος Mono Half-cut Single Module 450W έως 600W Ηλιακό πάνελ για το σύστημα τηλεπικοινωνιών

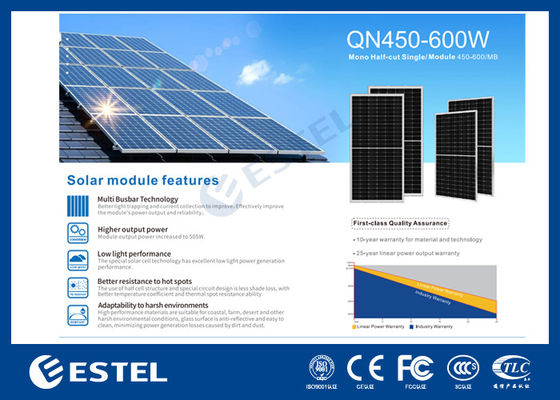

1Χαρακτηριστικά του ηλιακού πάνελ για το τηλεπικοινωνιακό σύστημα ενέργειας:
1) Τεχνολογία πολλαπλών μπάρων
Καλύτερη παγίδευση φωτός και συλλογή ρεύματος για τη βελτίωση, αποτελεσματική βελτίωση της ισχύος της μονάδας και την αξιοπιστία.
2) Υψηλότερη ισχύ εξόδου
Η ισχύς εξόδου της μονάδας αυξήθηκε στα 505W.
3) Χαμηλή απόδοση φωτισμού
Η ειδική τεχνολογία ηλιακών κυψελών έχει εξαιρετική απόδοση παραγωγής ενέργειας χαμηλού φωτός.
4) Καλύτερη αντοχή στα καυτά σημεία
Η χρήση της δομής μισών κυττάρων και του ειδικού σχεδιασμού κυκλώματος είναι λιγότερη απώλεια σκιάς, με καλύτερο συντελεστή θερμοκρασίας και ικανότητα αντίστασης θερμικών σημείων.
5) Προσαρμοστικότητα σε σκληρά περιβάλλοντα
Τα υλικά υψηλών επιδόσεων είναι κατάλληλα για παράκτια, αγροτικές, ερημικές και άλλες σκληρές συνθήκες περιβάλλοντος, η γυάλινη επιφάνεια είναι αντι-αντανακλαστική και εύκολο να καθαριστεί,ελαχιστοποίηση των απωλειών παραγωγής ενέργειας που προκαλούνται από βρωμιά και σκόνη.
2. Προδιαγραφέςτου ηλιακού πάνελ για το τηλεπικοινωνιακό σύστημα ενέργειας:
| Ηλιακή κυψέλη (τύπος/μέγεθος) | ΜΟΝΟ (182mm) |
| Αριθμός ηλιακών κυψελών | 156 τεμάχια (6 * 26) |
| Μέγεθος | 2464*1134*35mm |
| Βάρος | 300,0 kg/τ.λ. |
| Δομή | 3.2 Γυαλί + ταινία EVA + πλάτη |
| Φρέμα | Ανωδωμένο κράμα αλουμινίου |
| Κουτί διασταύρωσης | IP68, 3 Διόδια παράκαμψης |
| Μέγεθος διατομής καλωδίου | 4.0mm2, (+) 280mm,/(-) 400mm |
| Μηχανολογικό φορτίο | Εμπρός 5400Pa / πίσω 2400Pa |

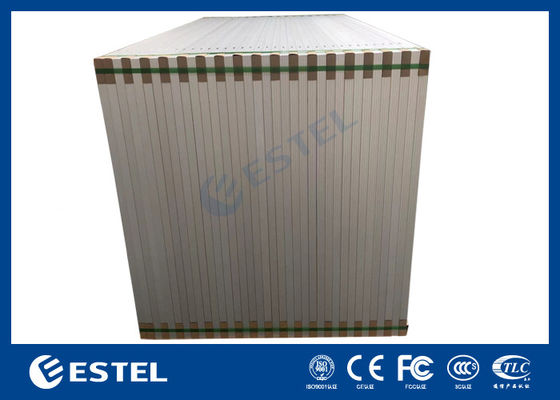

| Αριθμός συσκευασίας | 31 τεμάχια/παλέτα |
| Όγκος συσκευασίας | 3.542cbm/παλέτα |
| 40 ̊ Κοντέινερ Κεντρικής Υπηρεσίας | 590 κομμάτια |
3.Ηλεκτρικές παράμετροι στο STCτου ηλιακού πάνελ για το τηλεπικοινωνιακό σύστημα ενέργειας:
| Τύπος μονάδας | QN580M | ΚΥΝ585Μ | ΚΥΝ590Μ | ΚΥΝ595Μ | QN600M |
| Δυναμικότητα μέγιστης ονομαστικής ισχύος (Pmax/W) | 580 | 585 | 590 | 595 | 600 |
| Απόδοση μονάδας (%) | 20.70 | 20.90 | 20.10 | 21.30 | 21.50 |
| Η τάση ανοικτού κυκλώματος (Voc/V) | 53.50 | 53.65 | 53.80 | 53.95 | 54.10 |
| Σύνδρομο βραχυκυκλώματος (Isc/A) | 13.82 | 13.89 | 13.96 | 14.03 | 14.10 |
| Η πίεση σε Pmax (Vmp/V) | 44.90 | 45.07 | 45.22 | 45.39 | 45.33 |
| ρεύμα σε Pmax (Imp/A) | 12.92 | 12.98 | 13.05 | 13.11 | 13.18 |
| Αντοχή ισχύος | 0 έως +5W | ||||
| Συντελεστής θερμοκρασίας Isc | +0,046%°C | ||||
| Συντελεστής θερμοκρασίας Voc | -0,276% °C | ||||
| Συντελεστής θερμοκρασίας Pmax | -0,350% °C | ||||
| ΣΤΚ | Ακτινοβολία 1000W/m3 Θερμοκρασία κυψέλης 25°C AM1.5 | ||||
4.Ηλεκτρικές παράμετροι στο NOCTτου ηλιακού πάνελ για το τηλεπικοινωνιακό σύστημα ενέργειας:
| Τύπος μονάδας | QN580M | ΚΥΝ585Μ | ΚΥΝ590Μ | ΚΥΝ595Μ | QN600M |
| Δυναμικότητα μέγιστης ονομαστικής ισχύος (Pmax/W) | 438 | 441 | 445 | 448 | 452 |
| Η τάση ανοικτού κυκλώματος (Voc/V) | 50.09 | 50.22 | 50.35 | 50.48 | 50.60 |
| Σύνδρομο βραχυκυκλώματος (Isc/A) | 11.03 | 11.08 | 11.12 | 11.17 | 11.22 |
| Η πίεση σε Pmax (Vmp/V) | 42.03 | 42.17 | 42.39 | 42.51 | 42.73 |
| ρεύμα σε Pmax (Imp/A) | 10.42 | 10.46 | 10.50 | 10.54 | 10.58 |
5.Προϋποθέσεις λειτουργίαςτου ηλιακού πάνελ για το τηλεπικοινωνιακό σύστημα ενέργειας:
| Θερμοκρασία λειτουργίας | -40°C έως +85°C |
| Μέγιστη τάση συστήματος | 1500VDC |
| Ειδικότερα | 45±2°C |
| Πυροσβεστική απόδοση | Τάξη Γ |
| Μέγιστη σειρά ασφάλειας | 25Α |
| Συντελεστής θερμοκρασίας Voc | -0,276%/K |
| Συντελεστής θερμοκρασίας Isc | +0,046%/K |

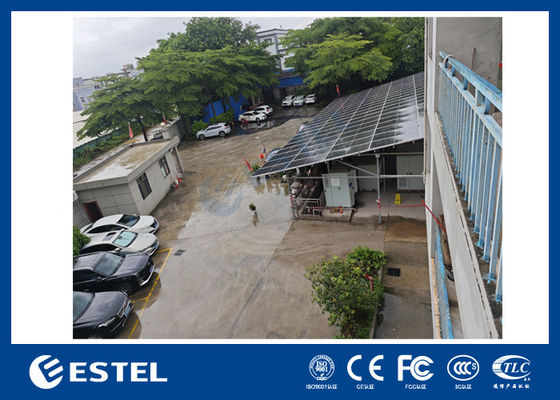

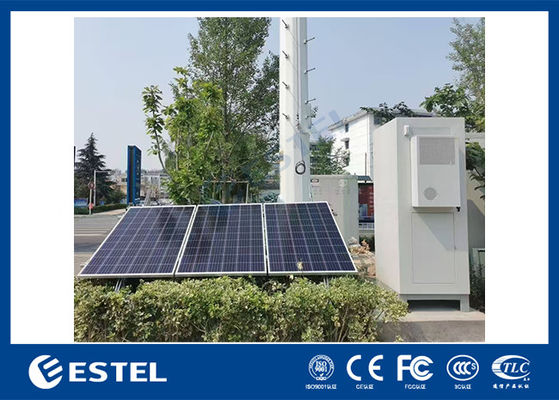

6Εφαρμογές των ηλιακών συλλεκτών για το τηλεπικοινωνιακό σύστημα ηλεκτρικής ενέργειας:
7.Πιστοποιητικά συμμόρφωσηςτου ηλιακού πάνελ για το τηλεπικοινωνιακό σύστημα ενέργειας:
Δελτίο ΕΚ 61215 / Δελτίο ΕΚ 61701 / Δελτίο ΕΚ 61730
ISO 9001:2015
ISO 45001:2018
ISO 14001:2015
