Μονάδα Επίβλεψης Πεδίου FSU για Πρωτόκολλο Επεξεργασίας Σήματος Απόκτησης Δεδομένων Επικοινωνίας στο Σύστημα Τροφοδοσίας Τηλεπικοινωνιών του Σταθμού Βάσης
Λεπτομέρειες προϊόντων
FSU Συστήματος Τροφοδοσίας Τηλεπικοινωνιών
,Μονάδα Επίβλεψης Πεδίου FSU
,Επικοινωνία Μονάδας Επίβλεψης Πεδίου FSU
Μονάδα Επίβλεψης Πεδίου με Υποστήριξη Απόκτησης και Επεξεργασίας Δεδομένων, Έξυπνα Πρωτόκολλα και Επικοινωνία για Σύστημα Τηλεπικοινωνιακής Ενέργειας Βασικών Σταθμών
1) Εισαγωγή:

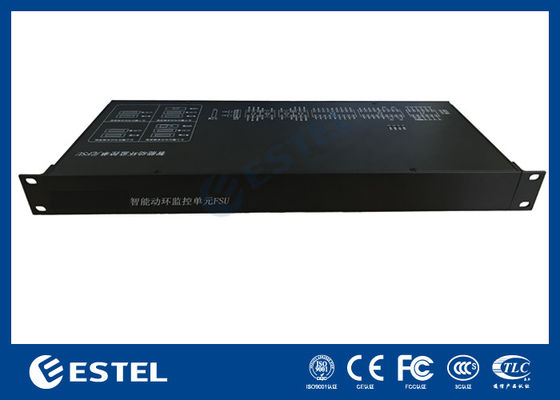

Το PM5000TT είναι μια νέα Μονάδα Επίβλεψης Πεδίου (FSU) σχεδιασμένη για τηλεπικοινωνιακούς σταθμούς και εξωτερικά ενσωματωμένα ντουλάπια ισχύος, με ενσωματωμένη ασύρματη μονάδα 4G.
Χρησιμοποιείται για την απόκτηση διαφόρων παραμέτρων περιβάλλοντος πεδίου, παραμέτρων λειτουργίας εξοπλισμού ισχύος και διαφόρων τύπων σημάτων συναγερμού διακοπτών, για την υλοποίηση των λειτουργιών απόκτησης και αποθήκευσης δεδομένων, ελέγχου εξόδου, απομακρυσμένης επικοινωνίας κ.λπ.
2) Τεχνικές Παράμετροι:

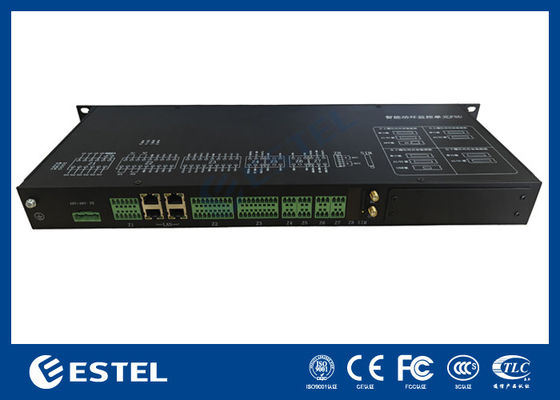

| Στοιχεία | Παράμετρος | Περιγραφή |
| Είσοδος AI/DI | 8 |
Αναλογική ή Ψηφιακή Είσοδος 0-5V; Ακρίβεια Αναλογικής Απόκτησης: 0,5%; Ακρίβεια Απόκτησης DI: 100%; |
| Είσοδος DI | 16 | Ακρίβεια Απόκτησης: 100% |
| Έξοδος DO | 4 | 1A/30V, Ακρίβεια DO: 100% |
| Έξυπνη Διεπαφή (Νότια Διεπαφή) | 8 |
4 σειριακές θύρες διαμορφώσιμες R232/485; 4 σειριακές θύρες RS485; 1200-19200bps; |
| RJ-45 | 4 |
Θύρες Ethernet 10M/100M; IEEE 802.3 10/100 Base-T; |
| 4G (Βόρεια Διεπαφή) | 1 | Ενσωματωμένη μονάδα 4G για πολλαπλά πρότυπα |
| Έξοδος DC 12V | 6 |
12VDC±10%, ρεύμα > 2A; ισχύς > 15W Τροφοδοσία για αισθητήρα |
| Flash | 4G | Αποθήκευση Ιστορικών Δεδομένων άνω των 3 μηνών |
| LED | 4 | Τροφοδοσία, Λειτουργία, Δίκτυο, Συναγερμός |
| Τροφοδοσία | -36 έως -72VDC | Αντι-Αντίστροφη |
| Διαστάσεις & Τοποθέτηση | 1U, 180mm | Πλαίσιο Rack 19 ιντσών 1U |
| Θερμοκρασία Λειτουργίας | -20 έως 60°C | |
| Υγρασία Λειτουργίας | 95% | |
| Κεραυνός Θύρας Τροφοδοσίας | Κοινή Λειτουργία: 5KA; Διαφορική Λειτουργία: 5KA | |
| Κεραυνός Θύρας Σήματος | Κοινή Λειτουργία: 3KA; Διαφορική Λειτουργία: 2KA | |
| Επίπεδο Προστασίας | IP20 | |
| Κατανάλωση Ενέργειας | 25W | |
| MTBF | >100000h | |
| Watchdog | Hardware Watchdog |
3) Παρακολούθηση και Έλεγχος Κατάστασης Περιβάλλοντος
- Θερμοκρασία και Υγρασία - μέσω Αισθητήρα T&H
- Κατάσταση Καπνού - μέσω Αισθητήρα Καπνού
- Ανίχνευση Κίνησης - μέσω Διπλού Παθητικού Αισθητήρα Υπέρυθρης και Μικροκυμάτων
- Κατάσταση Πλημμύρας - μέσω Αισθητήρα Νερού
- Στιγμιότυπο και Αποθήκευση Βίντεο - μέσω κάμερας IP
- Απομακρυσμένος Έλεγχος Φωτισμού - μέσω ελεγκτή φωτισμού
- Απομακρυσμένος Έλεγχος Εισόδου - μέσω ελεγκτή πρόσβασης
4) Διεπαφή Χρήστη:
Αυτός ο εξοπλισμός παρέχει μια φιλική προς το χρήστη διεπαφή, επιτρέποντας εύκολη πρόσβαση και προβολή όλων των παρακολουθούμενων παραμέτρων του συστήματος του χρήστη. Με την ανάπτυξη σε πολλαπλές τοποθεσίες, ο χρήστης μπορεί να πραγματοποιήσει έλεγχο με ένα κλικ της κατάστασης κάθε τοποθεσίας.

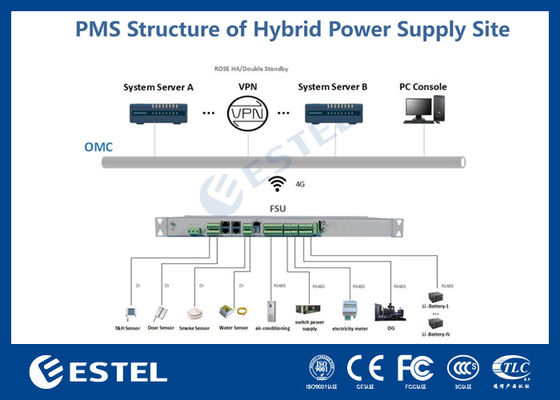

5) Τοπολογία Δικτύου:
Αυτός ο εξοπλισμός υποστηρίζει τη σύνδεση πολλαπλών πηγών τροφοδοσίας, συμπεριλαμβανομένης της κύριας τροφοδοσίας, της ηλιακής ενέργειας και της γεννήτριας ντίζελ. Μέσω της σύνδεσης με διάφορα είδη αισθητήρων, υλοποιεί ολοκληρωμένη παρακολούθηση και έλεγχο για τις συνθήκες πεδίου και την κατάσταση τροφοδοσίας, συμπεριλαμβανομένων παραμέτρων θερμοκρασίας και υγρασίας, πρόσβασης πόρτας, καπνού, εμβάπτισης νερού, κλιματιστικού, τροφοδοσίας διακοπτών, ηλεκτρικού μετρητή, κατάστασης γεννήτριας ντίζελ, κατάστασης φόρτισης μπαταρίας. Παρακάτω είναι η κύρια τοπολογία της σύνδεσής του στο σύστημα του χρήστη:
-
